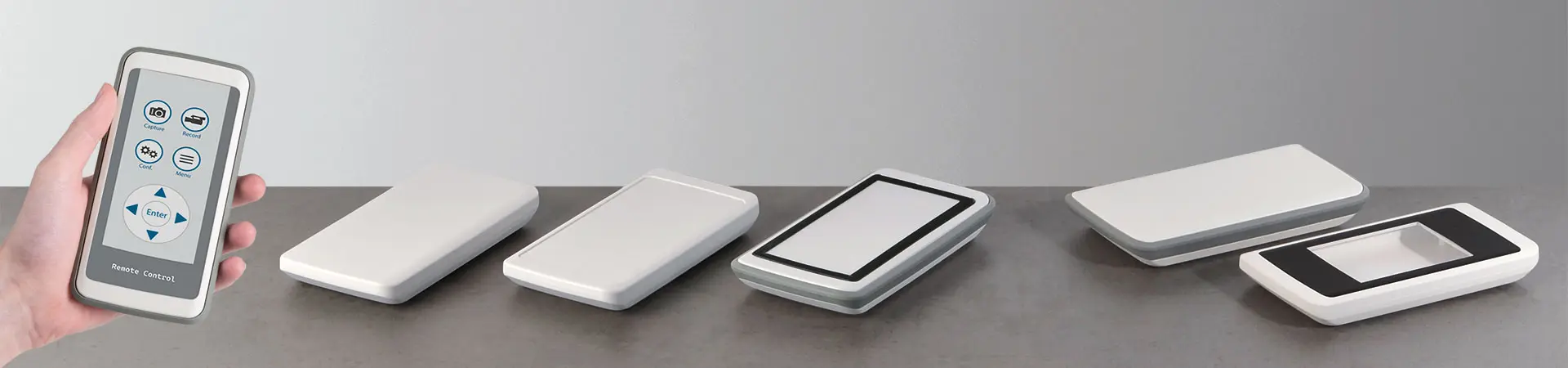

SLIM-CASE contenitori per applicazioni mobili
Scroll

Slim-Case

Contenitori portatili dal design snello

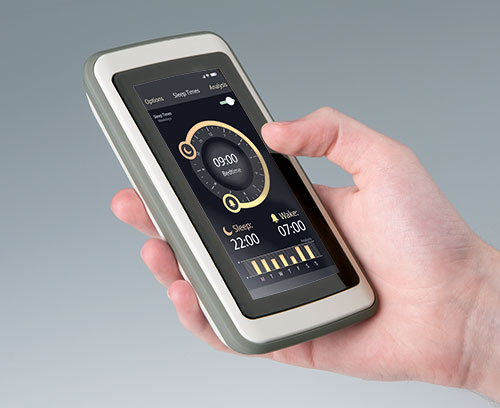

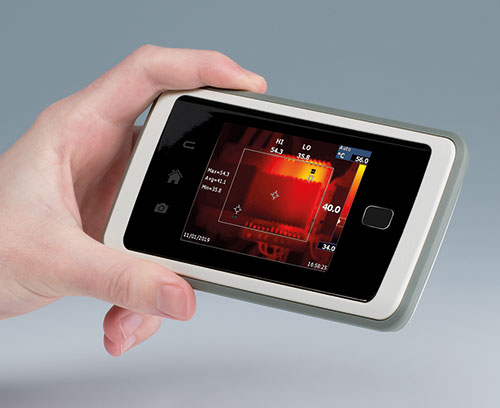

SLIM-CASE è la prova delle possibilità attuali per i contenitori portatili sia a livello estetico che funzionale. Il design praticamente senza telaio consente di ridurre a misure compatte i dispositivi di elementi e gruppi elettronici sottili, ma anche di ampi display e touch-screen fino a 4ʺ (10 cm). Nonostante le dimensioni ridotte questa innovativa serie di contenitori maneggevoli offre molto spazio per componenti universali e moderni sistemi in radiofrequenza.

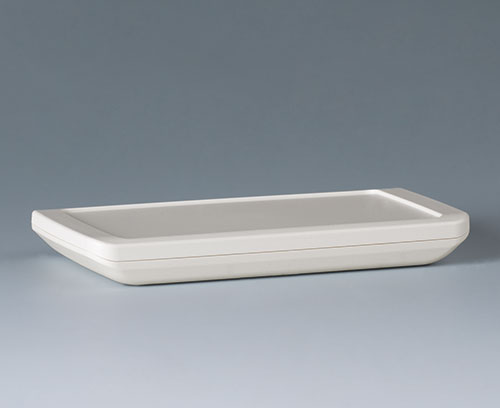

  • Grazie ai lati arrotondati e alla struttura sottile e compatta, i contenitori si caratterizzano per l’aspetto estremamente elegante, sono inoltre comodi da tenere in mano e presentano il design ideale per svariate funzioni.

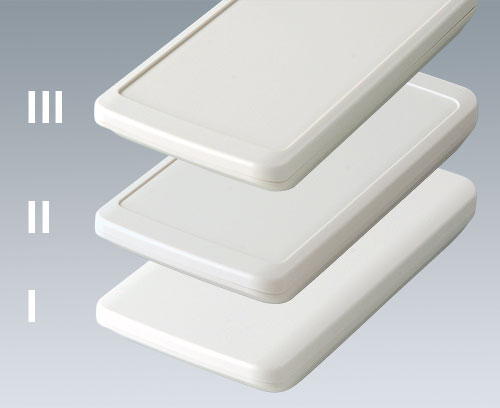

  • Tre diversi pannelli frontali di comando garantiscono flessibilità nella configurazione del montaggio interno e nell'operazione:
    Superficie di comando piana
    Per progettazione e disposizione individuale di elementi di comando e indicazione di ogni tipo.
    Superficie incavata di 1 mm
    Ideale per applicazioni con pellicole decorative.

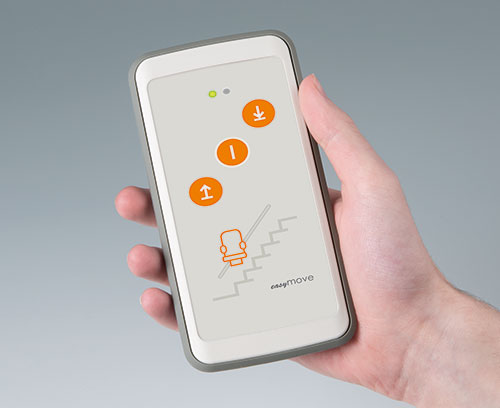

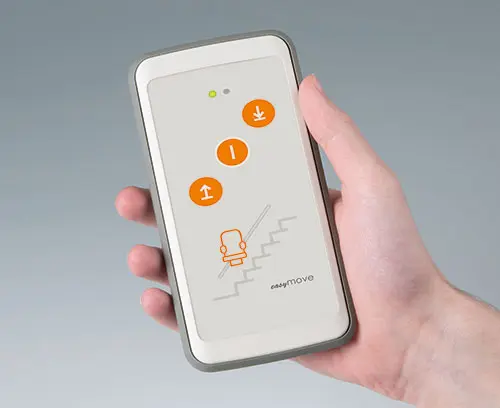

    Superficie incavata di 1,6 mm
    Per l’impiego di una tastiera a membrana o di una lastra frontale trasparente perfettamente sagomata.

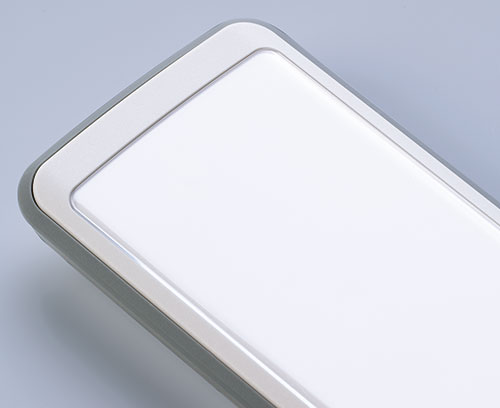

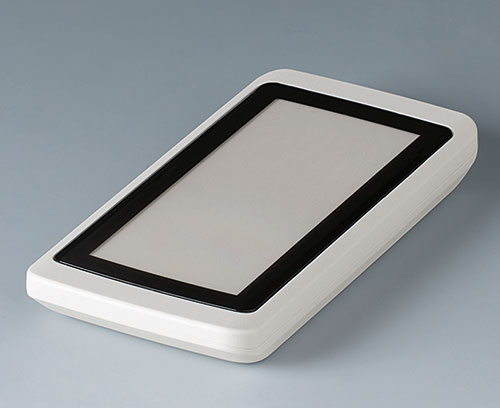

  • La lastra frontale sagomata (accessorio) protegge il display che ricopre. I lati lunghi arrotondati garantiscono una forma piacevole a tatto. Fissaggio con pellicola adesiva (accessorio). Su richiesta può essere stampata dal retro in modo personalizzato e adatto alla finestra display visibile oppure come copertura della pellicola adesiva.
  • Con apposita bobina per la ricarica a induzione con caricabatterie Qi wireless. Eventuale alimentazione di corrente interna con batteria sottile sulla scheda.

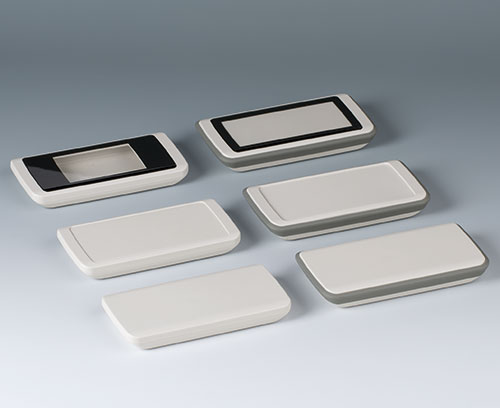

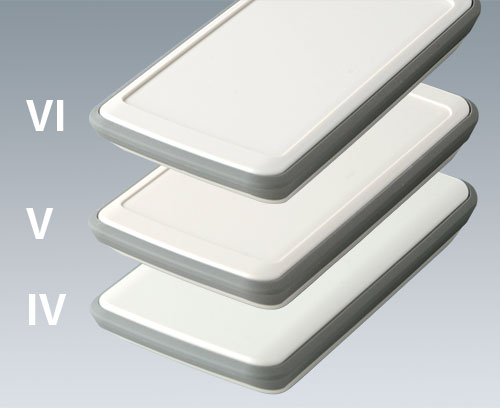

  • Con e senza anello intermedio in TPE

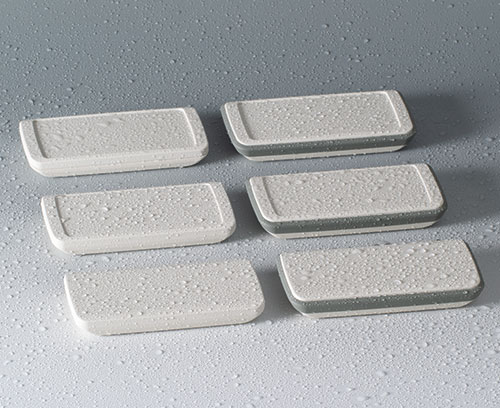

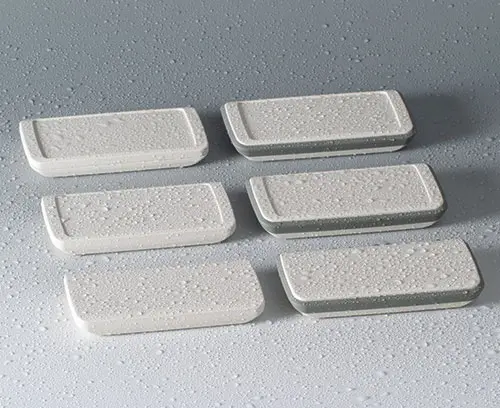

  • Grado di protezione IP 54: SLIM-CASE IV-VI con anello intermedio in TPE;
    grado di protezione fino a IP 65: SLIM-CASE I-III con guarnizione opzionale

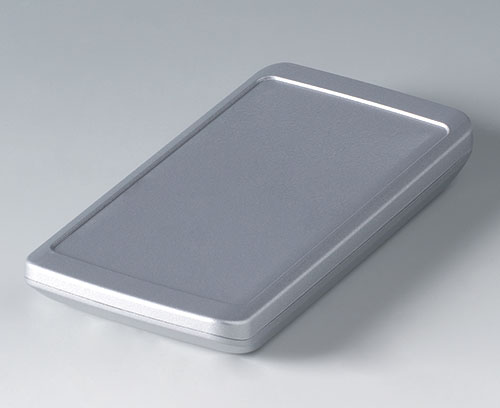

  • L’anello intermedio in TPE aumenta il volume di montaggio e serve sia come anello di tenuta per il grado di protezione IP 54 che come protezione antiurto. Su richiesta versioni speciali degli anelli intermedi in TPE con colore speciale.
  • Parti dei contenitori in ASA+PC-FR (UL 94 V-0), bianco grigiastro (RAL 9002)
  • Avvitamento con viti in acciaio inossidabile e azionamento Torx (T8)

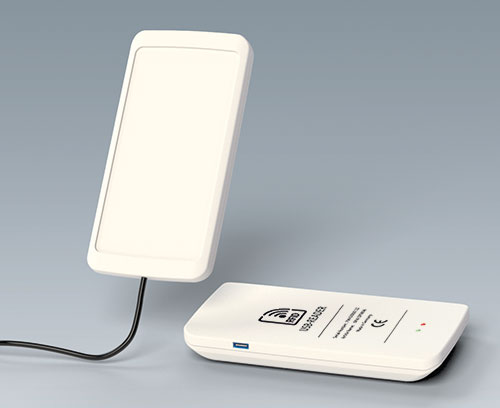

  • Lavorazioni individuali su richiesta, come ad es. spazi per elementi di comando e indicazione, interfacce, scritte, schermatura in alluminio per l'attenuazione dei campi elettromagnetici ecc.
Crea PDF
  • Video

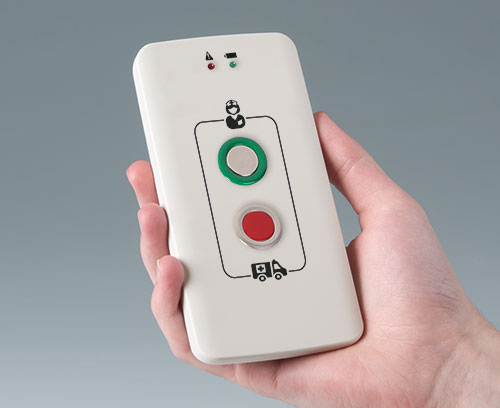

  • Esempi di applicazione

Application fields

Ideale per applicazioni elettroniche mobili sia per interni che per esterni.

  • Metrologia e tecnica di regolazione
  • Comunicazione senza fili
  • IoT/IIoT
  • Tecnica medicale e di laboratorio
  • Health Care
  • Ufficio
  • Tecnica di sicurezza
  • Tecnica ambientale
  • Seleziona tutti gli articoli
  • Accessori
  • Modifiche specifiche del cliente
B5403107 SLIM-CASE M, Vers. I

B5403107

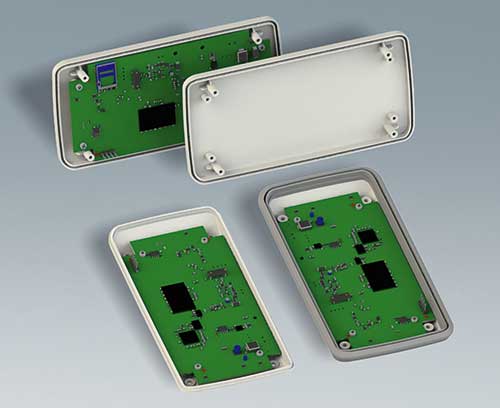

SLIM-CASE M, Vers. I 2-piece handheld enclosure, flat design, with a large operating panel of up to 4" (10 cm). The contours of the enclosure are rounded along the sides - comfortable to hold and easy to operate. Flat operating panel for individual design and arrangement of operating and display elements of all kinds. Fastening pillars for mounting PCBs in top and bottom parts. Seal for protection class IP 65 available as accessory.

Version Flat operating panel

Supply Top and bottom part, assembly kit

Chiudi

B5403107

SLIM-CASE M, Vers. I
Prodotto aggiunto alla lista
ASA+PC (UL 94 V-0)
off-white RAL 9002
148x74x19mm
IP 65 opt., IP 40
B5403117 SLIM-CASE M, Vers. IV

B5403117

SLIM-CASE M, Vers. IV 3-piece handheld enclosure with TPE intermediate ring, compact design, with a large operating panel of up to 4" (10 cm). Comfortable grip thanks to enclosure contours that are rounded along the sides and intermediate ring made of TPE, which also serves as impact protection and as a sealing ring for protection class IP 54. Flat operating panel for individual design and arrangement of operating and display elements of all kinds. Fastening pillars for mounting PCBs in top and bottom parts.

Note
For this individual product, options shown in the tab "view customising options" only apply to modifications of the top and bottom parts of the enclosure. Modifications of the TPE intermediate ring are not possible.

Version With TPE intermediate ring and flat operating panel

Supply Top and bottom part, TPE intermediate ring, assembly kit

Chiudi

B5403117

SLIM-CASE M, Vers. IV
Prodotto aggiunto alla lista
ASA+PC (UL 94 V-0)
off-white RAL 9002
148x74x22mm
IP 54
B5403207 SLIM-CASE M, Vers. II

B5403207

SLIM-CASE M, Vers. II 2-piece handheld enclosure, flat design, with a large operating panel of up to 4" (10 cm). The contours of the enclosure are rounded along the sides - comfortable to hold and easy to operate. Recessed operating panel for applications with decorative product labels. Fastening pillars for mounting PCBs in top and bottom parts. Seal for protection class IP 65 available as accessory.

Version Operating panel recessed 1 mm

Supply Top and bottom part, assembly kit

Chiudi

B5403207

SLIM-CASE M, Vers. II
Prodotto aggiunto alla lista
ASA+PC (UL 94 V-0)
off-white RAL 9002
148x74x19mm
IP 65 opt., IP 40
B5403217 SLIM-CASE M, Vers. V

B5403217

SLIM-CASE M, Vers. V 3-piece handheld enclosure with TPE intermediate ring, compact design, with a large operating panel of up to 4" (10 cm). Comfortable grip thanks to enclosure contours that are rounded along the sides and intermediate ring made of TPE, which also serves as impact protection and as a sealing ring for protection class IP 54. Recessed operating panel for applications with decorative product label. Fastening pillars for mounting PCBs in top and bottom parts.

Note
For this individual product, options shown in the tab "view customising options" only apply to modifications of the top and bottom parts of the enclosure. Modifications of the TPE intermediate ring are not possible.

Version With TPE intermediate ring and operating panel recessed 1 mm

Supply Top and bottom part, TPE intermediate ring, assembly kit

Chiudi

B5403217

SLIM-CASE M, Vers. V
Prodotto aggiunto alla lista
ASA+PC (UL 94 V-0)
off-white RAL 9002
148x74x22mm
IP 54
B5403307 SLIM-CASE M, Vers. III

B5403307

SLIM-CASE M, Vers. III 2-piece handheld enclosure, flat design, with a large operating panel of up to 4" (10 cm). The contours of the enclosure are rounded along the sides - comfortable to hold and easy to operate. Recessed operating panel for using a contoured transparent front screen (available as an accessory with adhesive film) or for protecting individual membrane keyboards. Fastening pillars for mounting PCBs in top and bottom parts. Seal for protection class IP 65 available as accessory.

Version Operating panel recessed 1.6 mm

Supply Top and bottom part, assembly kit

Chiudi

B5403307

SLIM-CASE M, Vers. III
Prodotto aggiunto alla lista
ASA+PC (UL 94 V-0)
off-white RAL 9002
148x74x19mm
IP 65 opt., IP 40
B5403317 SLIM-CASE M, Vers. VI

B5403317

SLIM-CASE M, Vers. VI 3-piece handheld enclosure with TPE intermediate ring, compact design, with a large operating panel of up to 4" (10 cm). Comfortable grip thanks to enclosure contours that are rounded along the sides and intermediate ring made of TPE, which also serves as impact protection and as a sealing ring for protection class IP 54. Recessed operating panel for using a contoured transparent front screen (available as an accessory with adhesive film) or for protecting individual membrane keyboards. Fastening pillars for mounting PCBs in top and bottom parts.

Note
For this individual product, options shown in the tab "view customising options" only apply to modifications of the top and bottom parts of the enclosure. Modifications of the TPE intermediate ring are not possible.

Version With TPE intermediate ring and operating panel recessed 1.6 mm

Supply Top and bottom part, TPE intermediate ring, assembly kit

Chiudi

B5403317

SLIM-CASE M, Vers. VI
Prodotto aggiunto alla lista
ASA+PC (UL 94 V-0)
off-white RAL 9002
148x74x22mm
IP 54
A0305031 Self-tapping screws 2.5 x 6 mm (PZ1)

A0305031

Self-tapping screws 2.5 x 6 mm (PZ1) Self-tapping crosshead screw (PZ1), specifically suitable for plastics. For fastenings components, boards and PCBs onto pillars.

Supply 1 self-tapping screw

Chiudi

A0305031

Self-tapping screws 2.5 x 6 mm (PZ1)
Prodotto aggiunto alla lista
A0325060 Self-tapping screw 2.5 x 6 mm (T8)

A0325060

Self-tapping screw 2.5 x 6 mm (T8) Self-tapping screw with T8 Torx drive. For fastenings components, boards and PCBs onto pillars.

Supply 1 self-tapping screw

Chiudi

A0325060

Self-tapping screw 2.5 x 6 mm (T8)
Prodotto aggiunto alla lista
Stainless steel
A0399T08 Torx T8 screwdriver

A0399T08

Torx T8 screwdriver Screwdriver with ergonomic handle for reliably turning, tightening and loosening Torx T8 type screws. (original can deviate from photo)

Supply 1 screwdriver

Chiudi

A0399T08

Torx T8 screwdriver
Prodotto aggiunto alla lista
B5503039 Seal M

B5503039

Seal M To increase the protection class of SLIM-CASE M enclosures without TPE intermediate ring (versions I-III).

Supply 1 seal

Chiudi

B5503039

Seal M
Prodotto aggiunto alla lista
Silicone
black
B5503201 Front screen M

B5503201

Front screen M The contoured transparent front screen (accessory) protects the displays underneath. It is rounded on the long edges to follow the ergonomic shape of the case. Suitable for SLIM-CASE M with operating panel recessed 1.6 mm (versions III and VI). Mounted with a double-sided adhesive film (accessories).
On request, supplied individually printed from behind to match your visible display as well as masking the adhesive film.

Supply 1 front screenm

Chiudi

B5503201

Front screen M
Prodotto aggiunto alla lista
PC
transparent
125,3x63,5x1,3mm
B5503300 Adhesive foil M

B5503300

Adhesive foil M For secure mounting of the front screen on the top part.

Supply 1 adhesive foil

Chiudi

B5503300

Adhesive foil M
Prodotto aggiunto alla lista

Opzioni prodotto per Slim-Case

Che caratteristiche deve avere il vostro prodotto personalizzato? Su richiesta vi forniamo i contenitori e manopole pronti per il montaggio e con tutte le modifiche e le caratteristiche specifiche.
