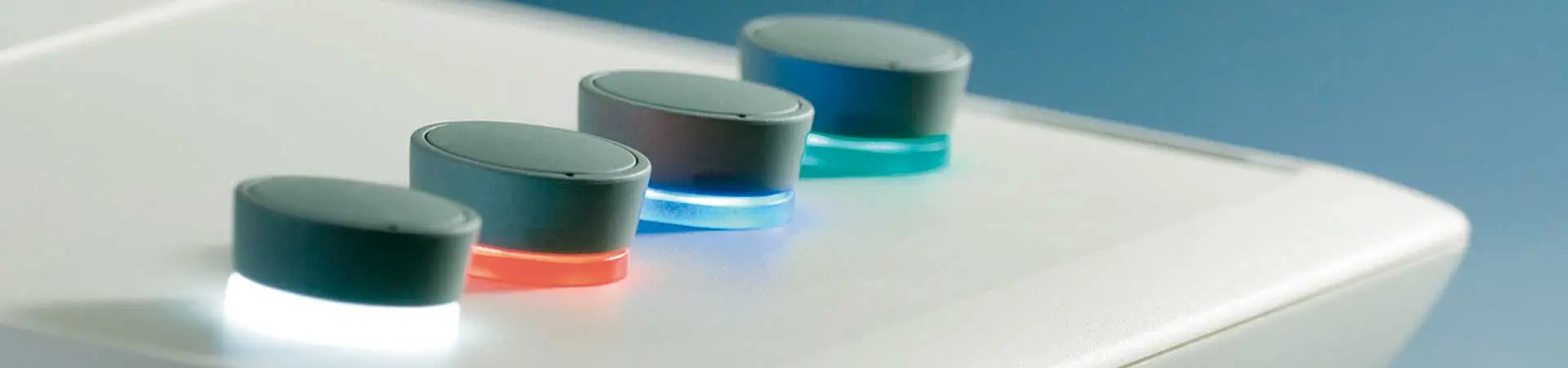

Star-Knobs

Moderne, beleuchtbare Drehknöpfe

Die OKW STAR-KNOBS sind konzipiert als Bedienelemente mit Drehfunktion und mit entsprechendem Drehimpulsgeber auch mit Tippfunktion für menügesteuerte Interfaces. Mit nur einem Knopf lassen sich so viele Funktionen bedienen. Die optionale Beleuchtung setzt einen eindrucksvollen Akzent für ein modernes Gerätedesign.

  • innovatives Drehknopfdesign als Einbau- oder Aufbauvariante erhältlich

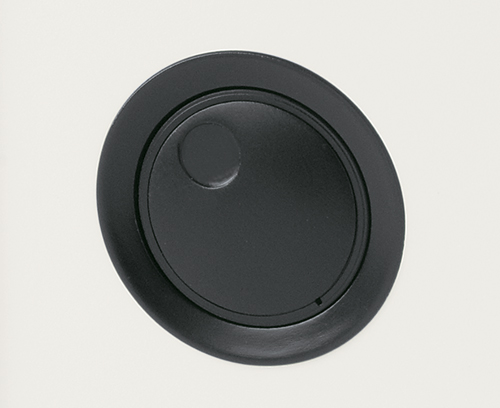

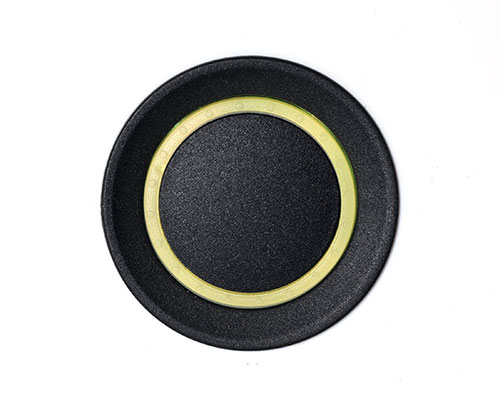

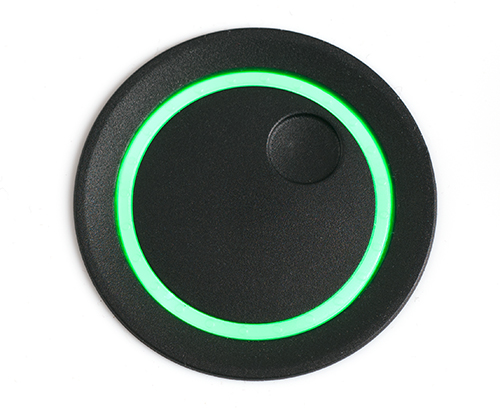

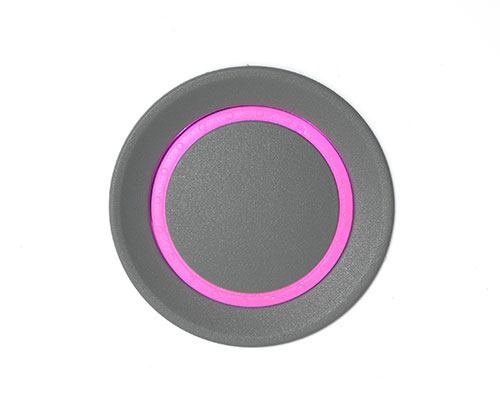

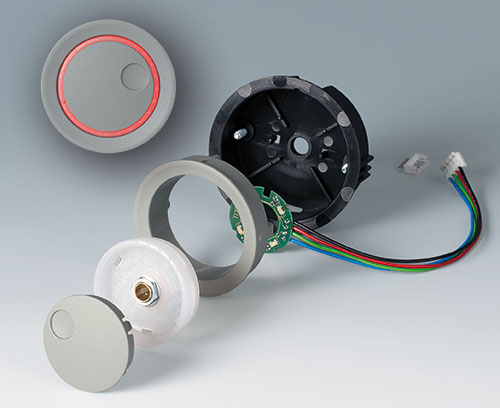

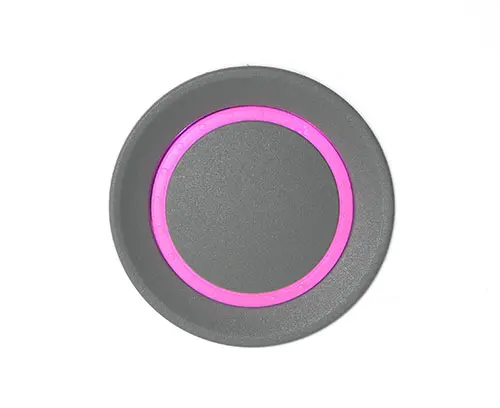

  • in der flächenbündigen Montage bilden die STAR-KNOBS einen formschönen Übergang von Knopf und Gerätefront; Knöpfe in transluzenter Ausführung lassen sich bei Bedarf beleuchten, d.h. es funkelt ein Ring zwischen Mulde und Knopfdeckel

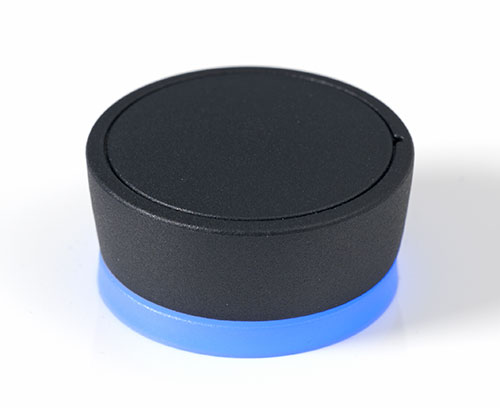

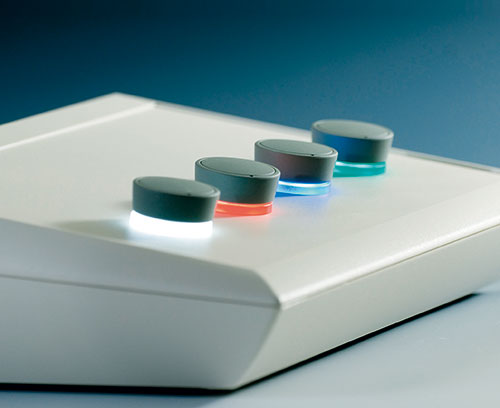

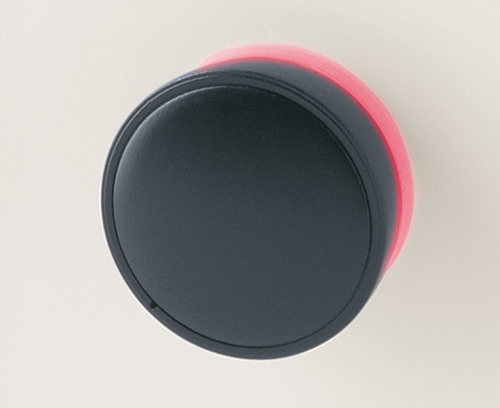

  • in der Aufbau-Variante überzeugt das Knopfdesign durch seinen leicht zur Innenachse geneigten Korpus und ermöglicht so ein ergonomisch günstiges Bedienen; der Knopf sitzt auf einem ca. 3 mm hohen Ring, welcher auf Wunsch beleuchtet werden kann

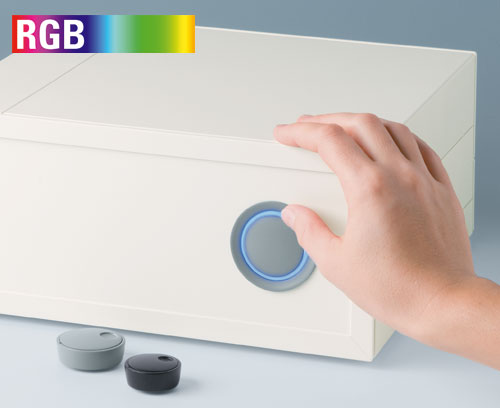

  • Beleuchtung mit moderner, energiesparender SMD-LED-Technik für Netzteile mit 5 V: wahlweise weißes Backlight für die Farben diamant, smaragd und saphir sowie RGB Backlight für individuelle Lichtergebnisse als Zubehör

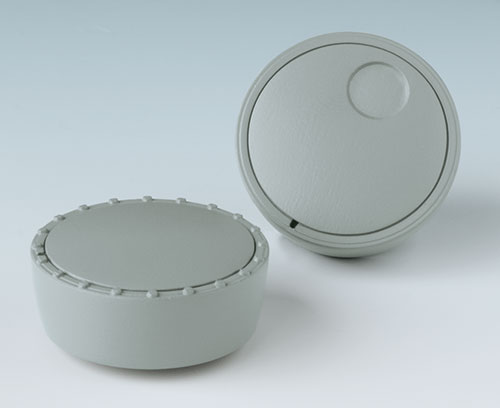

  • Knopf ohne/mit Noppen
  • Deckel ohne/mit Fingermulde für rationelles Handling beim Einstellen

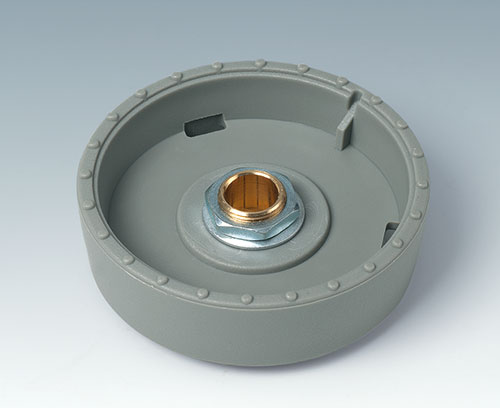

  • bewährtes Spannzangensystem mit sicherem Sitz auf der Achse
  • max. Drehmoment: Montage = 1,5 Nm, Funktion = 1,2 Nm
Knopf-Größen  Achsbohrungen
ø 33 mm 6 mm, 1/4"
ø 41 mm 6 mm

Mindestbestandteile für einen STAR-KNOBS:
1 Knopf, 1 Deckel, 1 Montage-Set

Hinweis Beleuchtung:
Für die Einbau-Variante bitte den Knopf in transluzenter Ausführung (diamant, smaragd oder saphir) auswählen.
Für die Aufbau-Variante bitte das Montage-Set in transluzenter Ausführung (diamant oder saphir)auswählen.
Weißes/RGB Backlight  als Zubehör.
PDF erstellen

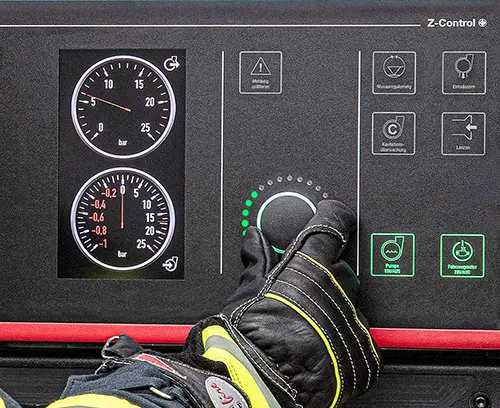

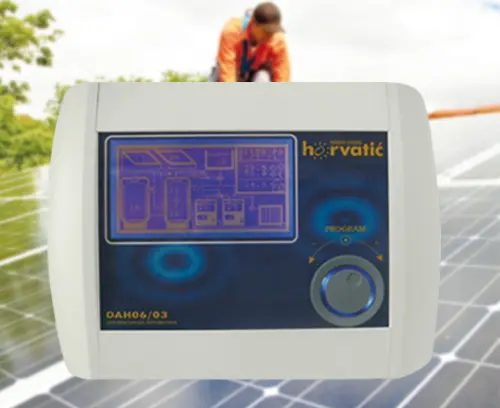

  • Anwendungsbeispiele

Anwendungsbereiche

Für Drehpotentiometer oder Drehimpulsgeber mit runden Wellenenden nach DIN 41591, auch mit Tippfunktion.

  • Mess- und Regeltechnik
  • Medizin- und Labortechnik
  • Wellness
  • Health Care
  • Heizungs- und Klimatechnik
  • Kommunikation
  • Building
  • Smart Factory
  • Versionen
  • Zubehör
  • Dokumente
  • Kundenspez. Modifikationen

Wählen Sie die gewünschte Version / Größe(n) aus oder klicken Sie auf den Button „Alle Produkte auswählen“ am Ende der Produktliste.

A6207009 Rundmutter M7 x 0,75

A6207009

Rundmutter M7 x 0,75

Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

schließen

A6207009

Rundmutter M7 x 0,75
Produkt Ihrem Warenkorb hinzugefügt
A6210009 Rundmutter M10 x 0,75

A6210009

Rundmutter M10 x 0,75

Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

schließen

A6210009

Rundmutter M10 x 0,75
Produkt Ihrem Warenkorb hinzugefügt
A6295009 Rundmutter 3/8"-32G

A6295009

Rundmutter 3/8"-32G Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

schließen

A6295009

Rundmutter 3/8"-32G
Produkt Ihrem Warenkorb hinzugefügt
A6300000 Steckschlüssel

A6300000

Steckschlüssel Zum Anziehen der Rundmutter. Passend für die Rundmuttern M7 x 0,75, M10 x 0,75 und 3/8"-32G.

Lieferumfang 1 Steckschlüssel

schließen

A6300000

Steckschlüssel
Produkt Ihrem Warenkorb hinzugefügt

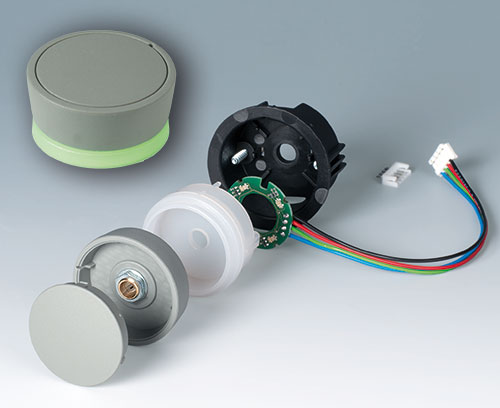

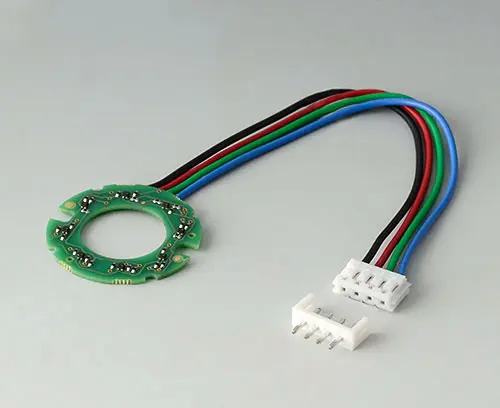

B7546001 LED-Beleuchtung, 8 LEDs (RGB Backlight)

B7546001

LED-Beleuchtung, 8 LEDs (RGB Backlight)

Platine D=27 mm mit 8 LEDs (RGB Backlight), ohne Controller, SMD-Technik, Anschlusskabel 120 mm lang, 4-polige Buchse am Ende, inkl. Stecker.

Empfehlenswert für:

STAR-KNOBS 33 / 41
- Einbau-Variante: in Verbindung mit dem diamantfarbenen Knopf
- Aufbau-Variante: in Verbindung mit dem diamantfarbenen Montage-Set

CONTROL-KNOBS 36 mit optionaler Beleuchtung
- Montage im Sockel (Zubehör)

Lieferumfang 1 LED-Beleuchtung (RGB Backlight)

schließen

B7546001

LED-Beleuchtung, 8 LEDs (RGB Backlight)
Produkt Ihrem Warenkorb hinzugefügt

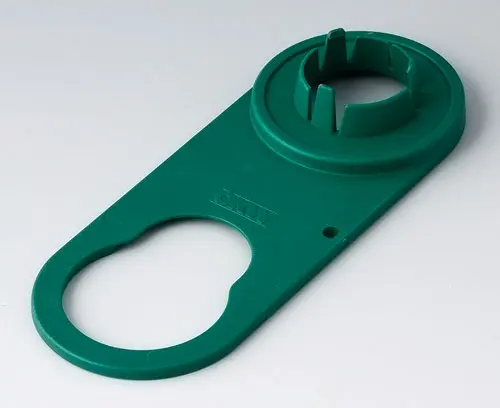

B8733001 Montagehilfe 33

B8733001

Montagehilfe 33 Hält den Knopf beim Anziehen der Spannzange (Einbauvariante) und positioniert ihn in der richtigen Höhe auf der Achse von Drehimpulsgebern (Ein- und Aufbauvariante).

Lieferumfang 1 Montagehilfe

schließen

B8733001

Montagehilfe 33
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grün
B8733004 LED-Beleuchtung

B8733004

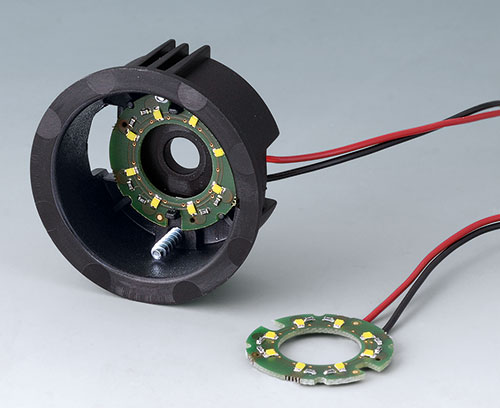

LED-Beleuchtung Platine D=27 mm mit 8 LEDs (weißes Licht), SMD-Technik, Anschlusskabel 120 mm lang, 2-poliger Stecker am Ende, inkl. Buchse. Universell einsetzbar für Knopfgrößen 33 und 41 mm.
Empfehlenswert für Einbau-Variante: in Verbindung mit transluzentem* Knopf.
Empfehlenswert für Aufbau-Variante: in Verbindung mit transluzentem* Montage-Set.
(*transluzent = Farben diamant, rubin, smaragd und saphir).

Lieferumfang 1 LED-Beleuchtung

schließen

B8733004

LED-Beleuchtung
Produkt Ihrem Warenkorb hinzugefügt

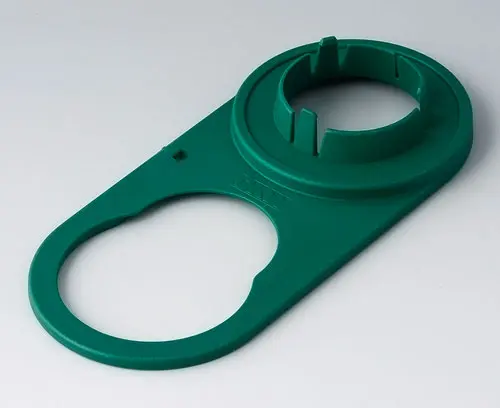

B8741001 Montagehilfe 41

B8741001

Montagehilfe 41 Hält den Knopf beim Anziehen der Spannzange (Einbauvariante) und positioniert ihn in der richtigen Höhe auf der Achse von Drehimpulsgebern (Ein- und Aufbauvariante).

Lieferumfang 1 Montagehilfe

schließen

B8741001

Montagehilfe 41
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grün

Produktoptionen für Star-Knobs

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
