STAR-KNOBS

Star-Knobs

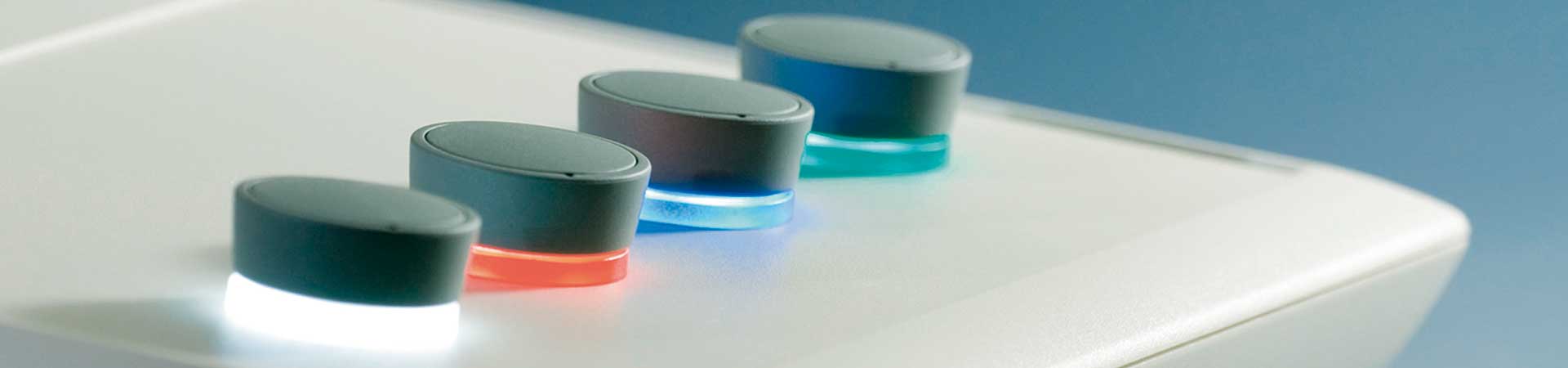

Moderne manopole con illuminazione

Le STAR-KNOBS di OKW sono concepite come elementi di comando con funzione rotante e, con encoder adatto, anche con funzione di selezione a pressione per interfacce basate su menù. È così possibile controllare diverse funzioni con una sola manopola. L'illuminazione opzionale conferisce un tocco espressivo per un design moderno dell'apparecchio.

  • Design innovativo della manopola, disponibile come variante a filo o sporgente

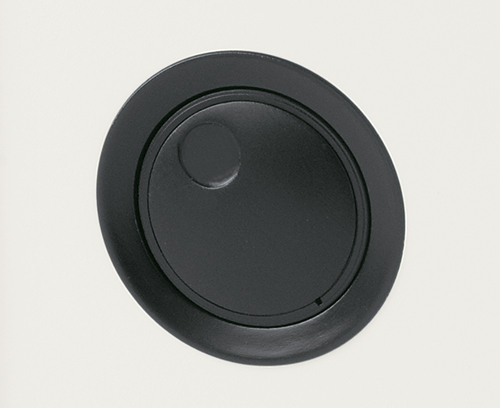

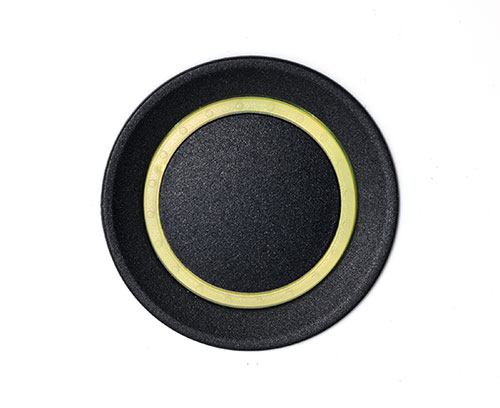

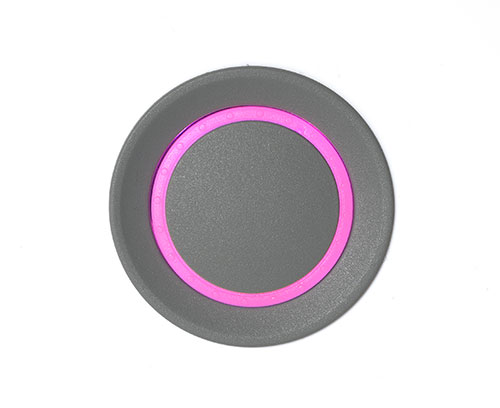

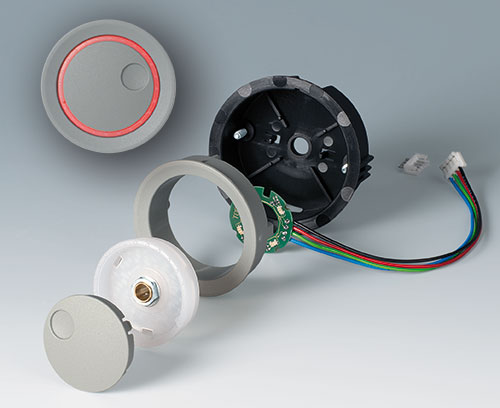

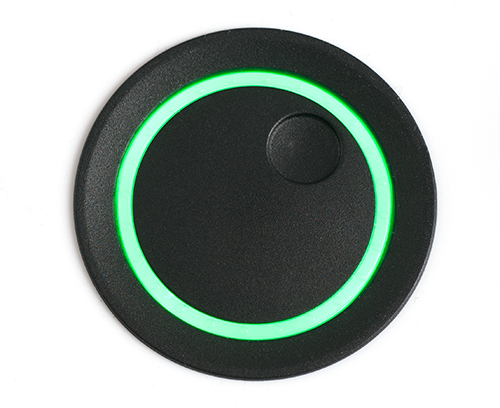

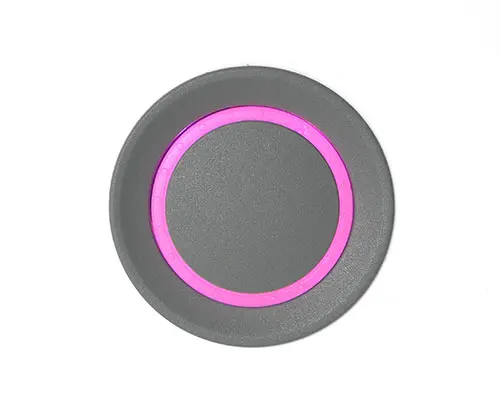

  • Nel montaggio a filo, le manopole STAR-KNOBS collegano con eleganza la manopola e la parte frontale dell'apparecchio; nella versione traslucida possono essere illuminate in base alle necessità, cioè si accende un anello tra l'avvallamento e la copertura della manopola

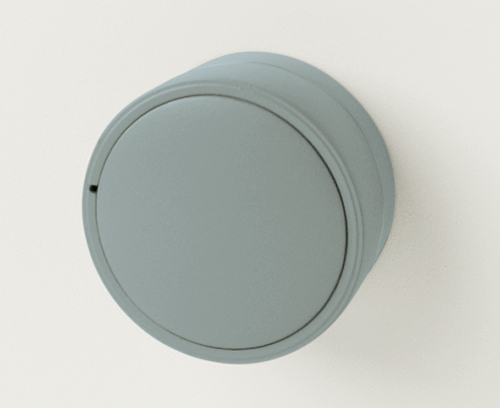

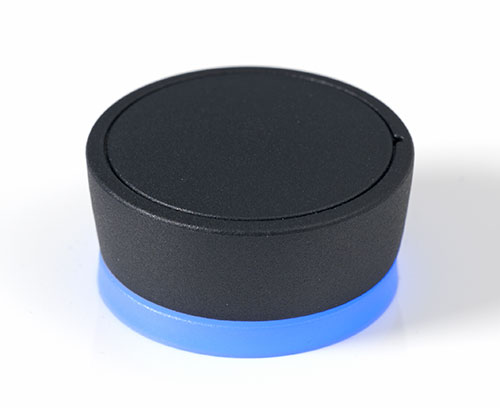

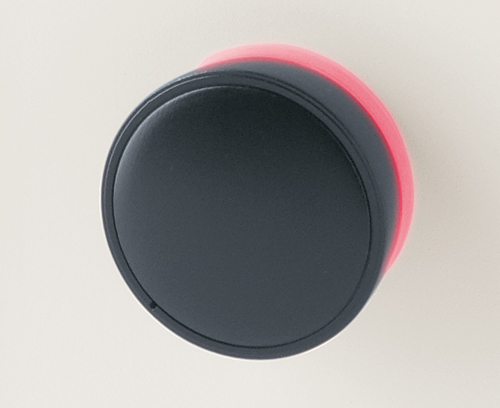

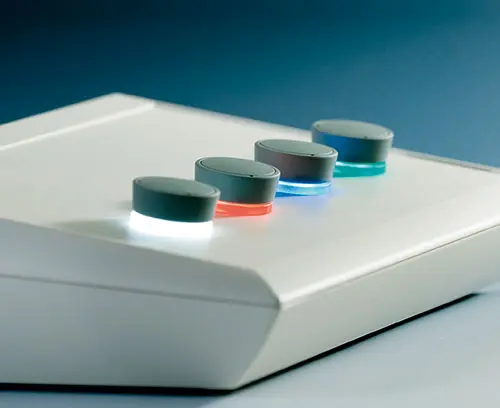

  • Nella variante sporgente, il design della manopola convince per il corpo leggermente inclinato verso l'asse interno che consente un impiego ergonomico; la manopola è posizionata su un anello alto ca. 3 mm che può essere illuminato su richiesta

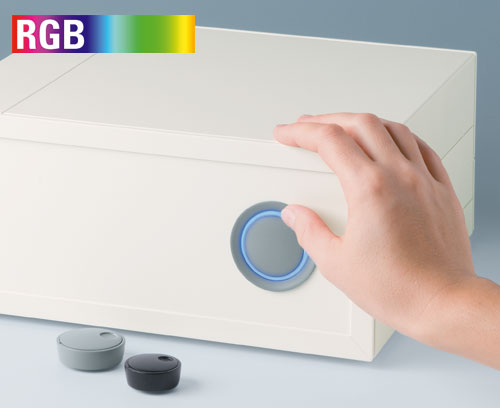

  • Illuminazione con moderna tecnologia SMD-LED a risparmio energetico con alimentatori da 5 V: a scelta con retroilluminazione per le tonalità diamante, smeraldo e zaffiro nonché retroilluminazione RGB per risultati personalizzati come accessori

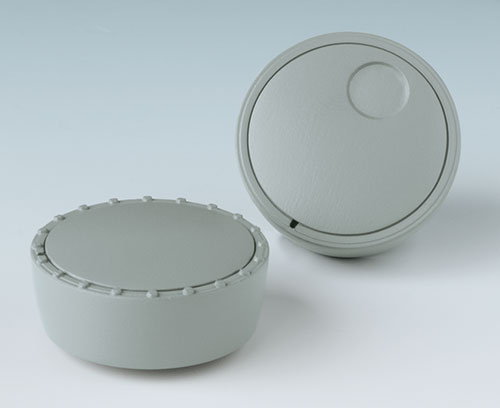

  • Manopola senza/con zigrinature
  • Copertura senza/con avvallamento per le dita per comodità d'impiego nella regolazione

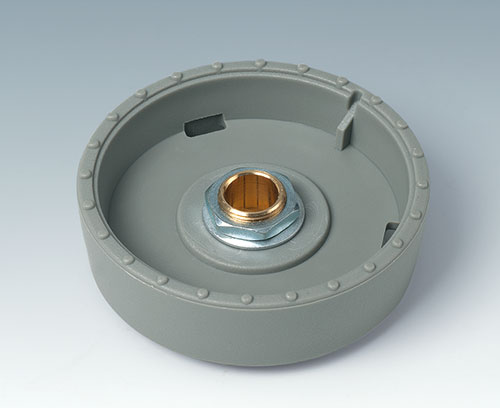

  • Sistema con attacco a pinza di provata validità ben fissato sull'asse
  • Coppia max.: di montaggio = 1,5 Nm, durante l'esercizio = 1,2 Nm
Dimensioni manopole Fori asse
ø 33 mm 6 mm, 1/4"
ø 41 mm 6 mm

Numero minimo di componenti per una manopola STAR-KNOBS:
1 manopola, 1 copertura, 1 set di montaggio

Avvertenza sull'illuminazione:
Per la variante a filo scegliere la manopola in versione traslucida (diamante, smeraldo o zaffiro).
Per la variante sporgente scegliere il set di montaggio in versione traslucida (diamante o zaffiro).
Retroilluminazione bianca/RGB come accessorio.

  • Esempi di applicazione

Application fields

Per potenziometri rotanti o encoder rotativi con estremità arrotondate secondo DIN 41591, anche con funzione di selezione a pressione.

  • Metrologia e tecnica di regolazione
  • Tecnica medicale e di laboratorio
  • Wellness
  • Health Care
  • Tecnica di riscaldamento e di condizionamento dell'aria
  • Comunicazione
  • Edifici
  • Smart Factory
  • Versioni
  • Accessori
  • Documenti
  • Modifiche specifiche del cliente

Scegliete la versione e la misura o le misure desiderate oppure cliccate sul pulsante “Seleziona tutti i prodotti” alla fine della lista dei prodotti.

A6207009 Round nut M7 x 0.75

A6207009

Round nut M7 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Chiudi

A6207009

Round nut M7 x 0.75
Prodotto aggiunto alla lista
A6210009 Round nut M10 x 0.75

A6210009

Round nut M10 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Chiudi

A6210009

Round nut M10 x 0.75
Prodotto aggiunto alla lista
A6295009 Round nut 3/8"-32G

A6295009

Round nut 3/8"-32G For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Chiudi

A6295009

Round nut 3/8"-32G
Prodotto aggiunto alla lista
A6300000 Spanner

A6300000

Spanner For tightening the round nut. Suitable for round nuts M7 x 0.75, M10 x 0.75 and 3/8"-32G.

Supply 1 spanner

Chiudi

A6300000

Spanner
Prodotto aggiunto alla lista
B7546001 LED illumination kit, 8 LEDs (RGB backlight)

B7546001

LED illumination kit, 8 LEDs (RGB backlight)

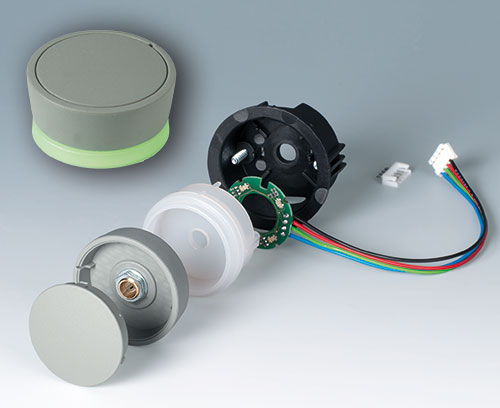

Board D=27 mm with 8 LEDs (RGB backlight), without controller, SMD technology, connecting cable 120 mm long, 4-pin socket at the end, incl. connector.

Recommended for:

STAR-KNOBS 33 / 41
- flush-fitting version: only in conjunction with the diamond knob
- surface-mounted version: only in conjunction with the diamond assembly kit

CONTROL-KNOBS 36 with optional illumination
- installation in the bases available as accessories

Supply 1 LED illumination kit (RGB backlight)

Chiudi

B7546001

LED illumination kit, 8 LEDs (RGB backlight)
Prodotto aggiunto alla lista
B8733001 Assembly support 33

B8733001

Assembly support 33 Holds the knob when tightening the collet (flush-fitting variant) and positions it in the correct height on the axis of rotary pulse generators (flush-fitting and surface-mounted variant).

Supply 1 assembly support

Chiudi

B8733001

Assembly support 33
Prodotto aggiunto alla lista
ABS (UL 94 HB)
green
B8733004 LED illumination kit

B8733004

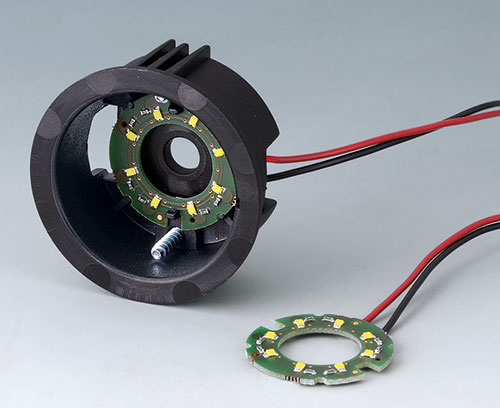

LED illumination kit PCB D = 27 mm with 8 LEDs (white light), SMD-technology, connecting cable 120 mm long, 2-pin connector at the end, incl. PCB connector. Universally applicable for knob sizes 33 and 41 mm.
Recommended for flush-fitting version: only in conjunction with the translucent* knob.
Recommended for surface-mounted version: only in conjunction with the translucent* assembly kit.
(*translucent = colours diamond, ruby, emerald, sapphire).

Supply 1 LED illumination kit

Chiudi

B8733004

LED illumination kit
Prodotto aggiunto alla lista
B8741001 Assembly support 41

B8741001

Assembly support 41 Holds the knob when tightening the collet (flush-fitting variant) and positions it in the correct height on the axis of rotary pulse generators (flush-fitting and surface-mounted variant).

Supply 1 assembly support

Chiudi

B8741001

Assembly support 41
Prodotto aggiunto alla lista
ABS (UL 94 HB)
green

Opzioni prodotto per Star-Knobs

Che caratteristiche deve avere il vostro prodotto personalizzato? Su richiesta vi forniamo i contenitori e manopole pronti per il montaggio e con tutte le modifiche e le caratteristiche specifiche.
