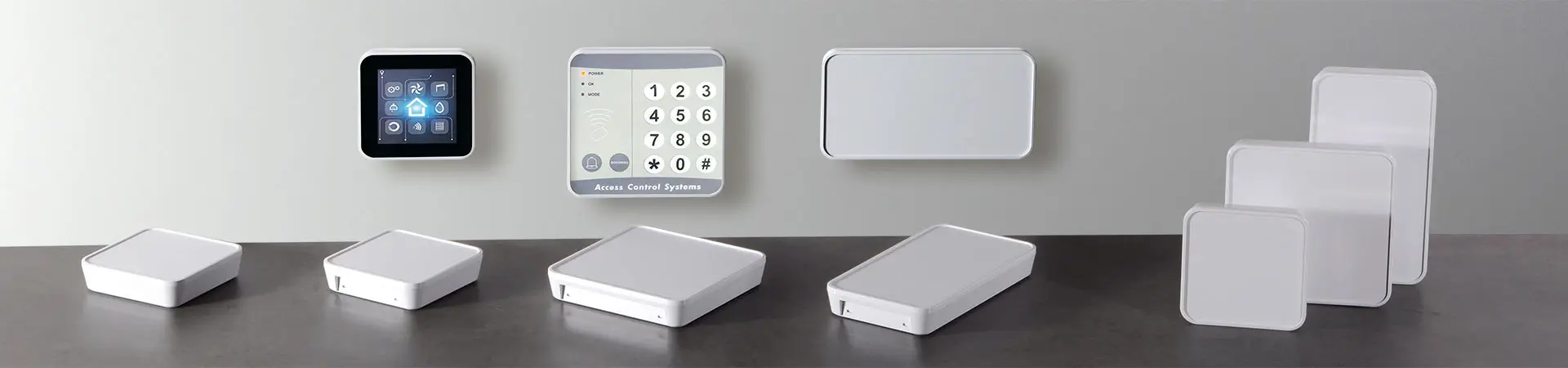

Smart-Panel

Un boitier mural élégant pour les centrales de commande modernes

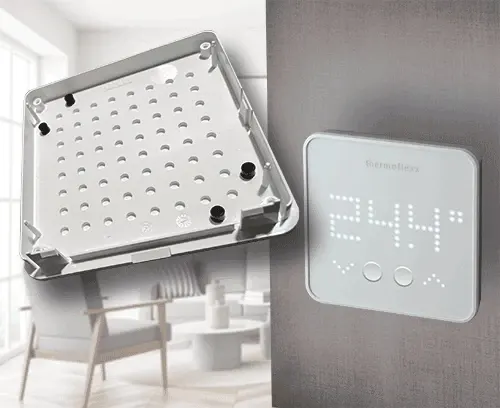

Les systèmes intelligents pour la commande et la surveillance en tout confort de l'ensemble de la technologie des bâtiments peuvent être intégrés dans la série de boitiers SMART-PANEL. Son apparence élégante harmonise parfaitement avec les environnements résidentiels / commerciaux et industriels modernes.

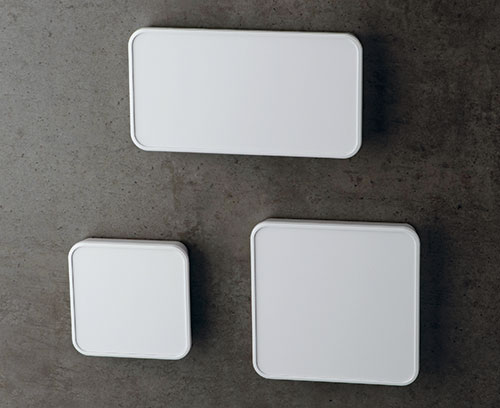

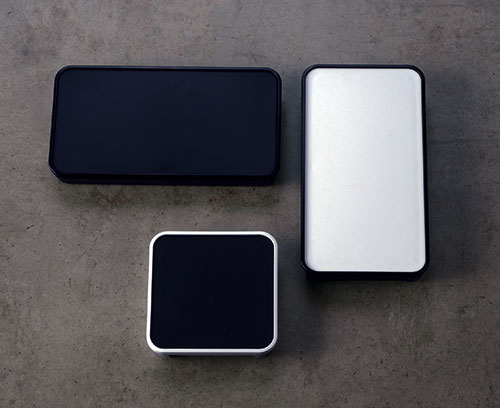

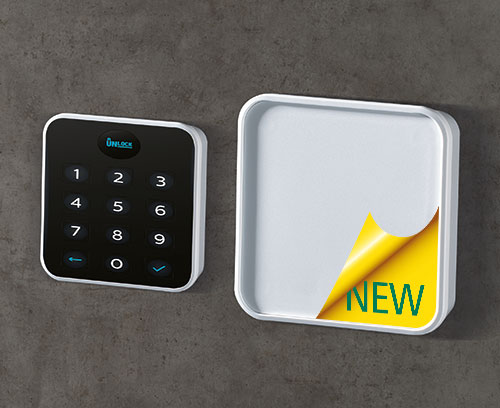

  • boitier de conception mince en 3 tailles : carrée de 84 x 84 mm et 114 x 114 mm et rectangulaire de 155 x 84 mm

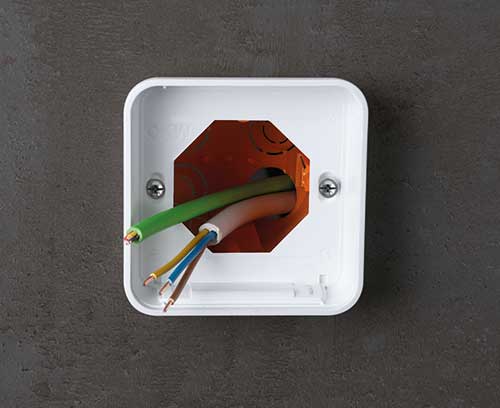

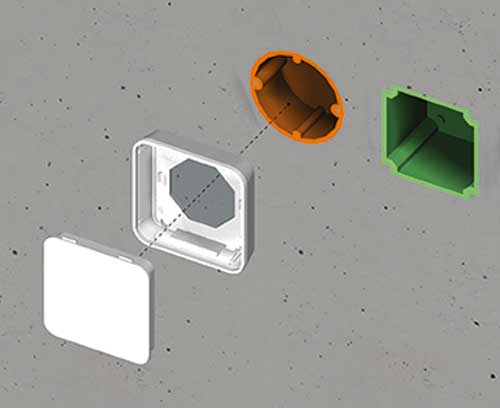

  • préparé pour une installation sur des boîtes d'encastrement standards
    S84/E155 : avec ouverture d’installation de 61 mm max. / boîtes d'encastrement doubles ainsi que sur des boîtes d'installation internationales plus grandes jusqu'à une hauteur max. de 150 mm / largeur de 61 mm
    S114 : pour des boîtes d'installation standard plus grandes jusqu'à une hauteur max. de 100 mm / largeur 100 mm
  • look captivant – partie inférieure polie brillante, partie supérieure avec une structure de surface fine
  • matériau V0 de haute qualité ASA+PC-FR en blanc signalisation (RAL 9016)

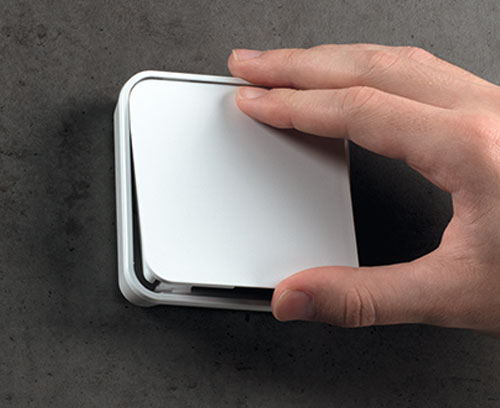

  • assemblage rationnel du boitier sans vis, par encliquetage, ce qui offre des avantages significatifs pour les activités de connexion ultérieures sur site
  • surface plane et en retrait pour les connecteurs USB, mini-USB, etc., et pour faciliter l’ouverture des boitiers au moyen d'un outil de décliquetage à part (par paires dans les accessoires)

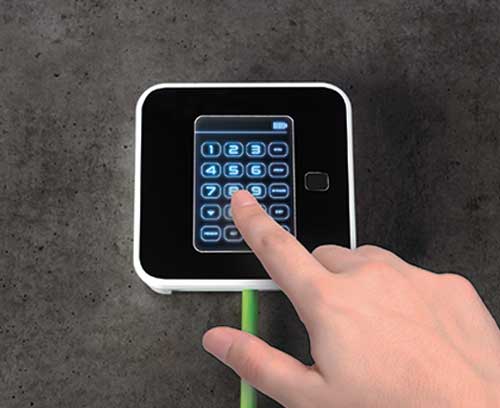

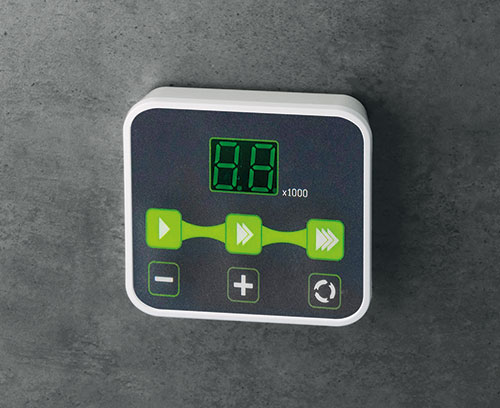

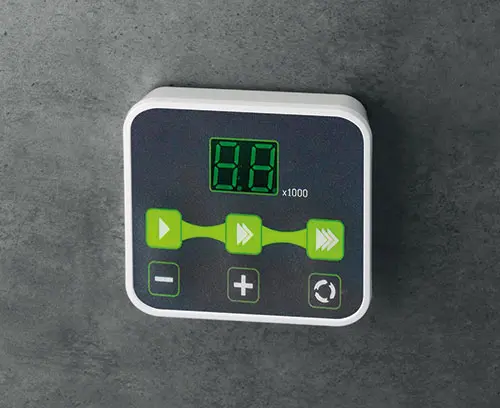

  • zone de commande en creux pour la protection de claviers à membrane, éléments d’affichage et de commande, afficheurs tactiles et bien d’autres encore

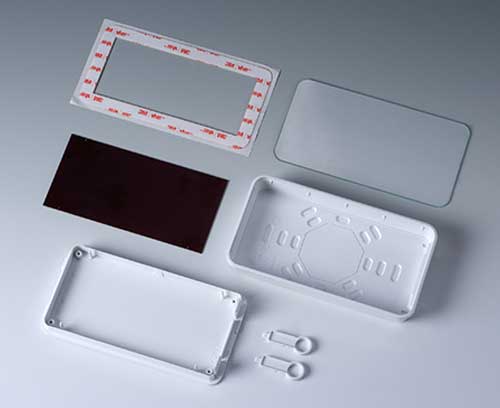

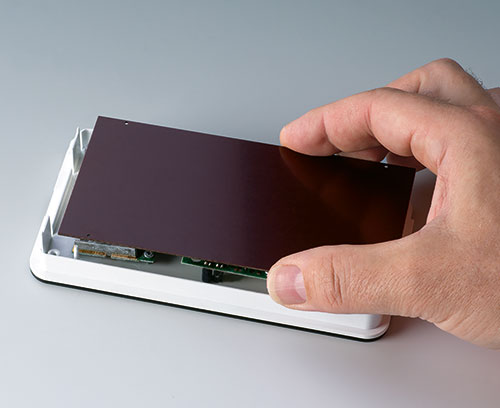

  • Installation des composants dans la partie supérieure. Une plaque de papier dur en résine phénolique enfichable, en accessoire (taille S114 sur demande – quantité minimum 100 unités) protège au besoin l'électronique se trouvant en dessous contre les dommages lors de l'installation ou de l'entretien
  • Plaque de verre pour les applications de haute qualité, comprise dans la gamme d'accessoires (taille S114 sur demande – quantité minimum 100 unités), par ex. pour l'utilisation d'afficheurs, etc. Impression sur la face arrière possible sur demande

Déclaration du concepteur

« Un panneau plutôt impressionnant !
Son design intemporel répond aux exigences élevées des habitats et espaces de vie modernes. La face supérieure, le « visage » du boitier, est le point central de la conception, seul un cadre étroit entoure l'interface utilisateur, la base du boitier étant plus discrète.
L’effet produit par l’alternance des surfaces brillantes et finement structurées, des matériaux utilisés, le plastique et le verre, l'élégance et la précision des éléments du design mettront en valeur la qualité de votre produit. Et de plus, le produit peut être installé rapidement, en toute sécurité et sans fixation visible. Rien n'est révélé sur la manière dont ce boitier est vissé au mur, pas de points de fixation, pas de jointures. »
Martin Nußberger, polyform Industrie Design

Créer PDF
  • Vidéo
  • Ex. d'applications

Domaines d‘applications

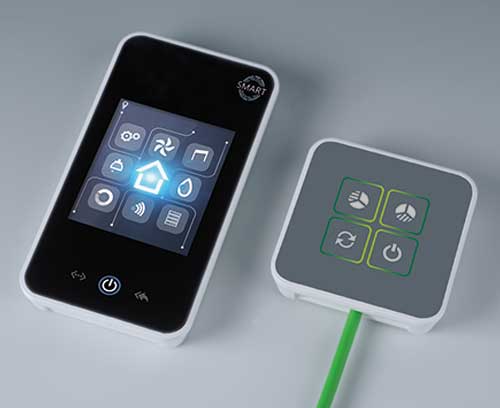

Idéal pour les applications électroniques stationnaires en intérieur :

  • technologie des bâtiments
  • SMART-HOME (la maison intelligente)
  • IoT/IIoT
  • bureau
  • communication sans fil
  • technique de mesure et de régulation
  • technique médicale et les soins de santé
  • technique de sécurité
  • Tous les articles
  • Accessoires
  • Options de personnalisation
C6402107 SMART-PANEL S84

C6402107

SMART-PANEL S84 Boitier en matière plastique en deux parties, au design noble, avec partie supérieure plate. Bossages de fixation pour circuits imprimés et modules dans la partie supérieure. Partie inférieure aux contours préformés pour la découpe et la fixation sur des boîtes d'encastrement / boîtes cloison sèche (usinage ultérieur nécessaire). Encliquetage sécurisé de la partie supérieure et inférieure, rationnel lors de l'assemblage final. Pour ouvrir facilement les boitiers, nous recommandons d’utiliser les outils de décliquetage pratiques, disponibles en accessoires. Partie en creux pour la protection de clavier. Plaque de papier dur, plaque de verre et feuille adhésive dans la gamme d’accessoires. Grâce au matériau de haute qualité (UL 94 V-0) et aux formes élégantes, il convient parfaitement à une utilisation dans la technologie moderne des bâtiments.

Fourniture Partie supérieure et partie inférieure

Fermer

C6402107

SMART-PANEL S84
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
blanc signalisation RAL 9016
84x84x21,3mm
IP 40
C6404107 SMART-PANEL S114

C6404107

SMART-PANEL S114 Boitier en matière plastique en deux parties, au design noble, avec partie supérieure plate. Bossages de fixation pour circuits imprimés et modules dans la partie supérieure. Partie inférieure aux contours préformés pour la découpe et la fixation sur des boîtes d'encastrement / boîtes cloison sèche (usinage ultérieur nécessaire). Encliquetage sécurisé de la partie supérieure et inférieure, rationnel lors de l'assemblage final. Pour ouvrir facilement les boitiers, nous recommandons d’utiliser les outils de décliquetage pratiques, disponibles en accessoires. Partie en creux pour la protection de clavier. Grâce au matériau de haute qualité (UL 94 V-0) et aux formes élégantes, il convient parfaitement à une utilisation dans la technologie moderne des bâtiments.

Fourniture Partie supérieure et partie inférieure

Fermer

C6404107

SMART-PANEL S114
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
blanc signalisation RAL 9016
114x114x21,3mm
IP 40
C6406107 SMART-PANEL E155

C6406107

SMART-PANEL E155 Boitier en matière plastique en deux parties, au design noble, avec partie supérieure plate. Bossages de fixation pour circuits imprimés et modules dans la partie supérieure. Partie inférieure aux contours préformés pour la découpe et la fixation sur des boîtes d'encastrement / boîtes cloison sèche (usinage ultérieur nécessaire). Encliquetage sécurisé de la partie supérieure et inférieure, rationnel lors de l'assemblage final. Pour ouvrir facilement les boitiers, nous recommandons d’utiliser les outils de décliquetage pratiques, disponibles en accessoires. Partie en creux pour la protection de clavier. Plaque de papier dur, plaque de verre et feuille adhésive dans la gamme d’accessoires. Grâce au matériau de haute qualité (UL 94 V-0) et aux formes élégantes, il convient parfaitement à une utilisation dans la technologie moderne des bâtiments.

Fourniture Partie supérieure et partie inférieure

Fermer

C6406107

SMART-PANEL E155
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
blanc signalisation RAL 9016
155x84x21,3mm
IP 40
A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier
Acier inoxydable
A9210180 Pieds anti-glissant 10,1 x 1,8 mm

A9210180

Pieds anti-glissant 10,1 x 1,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9210180

Pieds anti-glissant 10,1 x 1,8 mm
Produit ajouté à votre panier
transparent
C6502010 Kit de décliquetage

C6502010

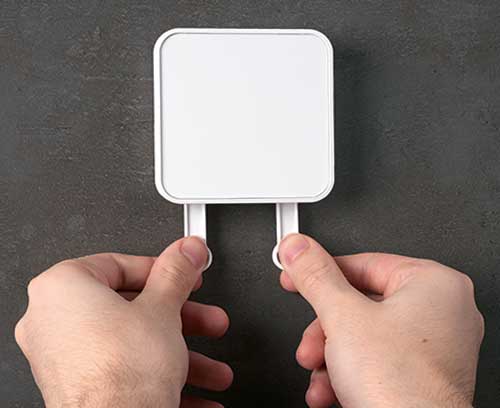

Kit de décliquetage Accessoire spécial pour les boitiers SMART-PANEL. Pour ouvrir les boitiers en toute sécurité et de manière rationnelle, nous recommandons d’utiliser les deux outils de décliquetage compris dans le kit.
La pointe spécialement conçue à cet effet ainsi que l’exécution en matière plastique permettent une utilisation précise dans les ouvertures étroites. Un outil idéal pour le technicien de maintenance sur site, qui lui permet, le cas échéant, d’ouvrir avec précaution les appareils électroniques / électriques sensibles.

Fourniture 1 paire d’outils de décliquetage

Fermer

C6502010

Kit de décliquetage
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
blanc signalisation RAL 9016
C6502011 Plaque de papier dur S84

C6502011

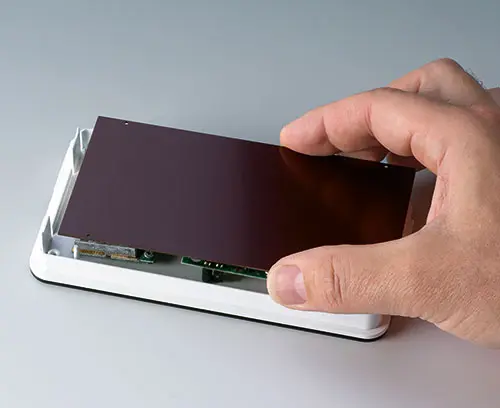

Plaque de papier dur S84 La plaque de papier dur en résine phénolique peut être placée sur les dômes prévus à cet effet et, si nécessaire, matée à chaud ou collée. La plaque protège l'électronique se trouvant en dessous contre les dommages pouvant se produire lors de l’installation de l'appareil et des activités d’entretien ultérieures.

Fourniture 1 plaque de papier dur

Fermer

C6502011

Plaque de papier dur S84
Produit ajouté à votre panier
65x67x1mm
C6502012 Feuille adhésive S84

C6502012

Feuille adhésive S84 Pour une fixation sûre de la plaque de verre sur la partie supérieure.

Fourniture 1 feuille adhésive

Fermer

C6502012

Feuille adhésive S84
Produit ajouté à votre panier
C6502013 Plaque de verre S84

C6502013

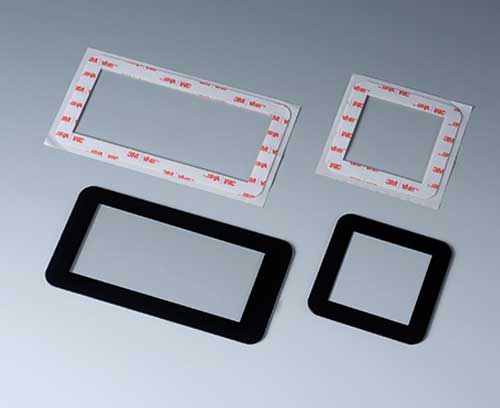

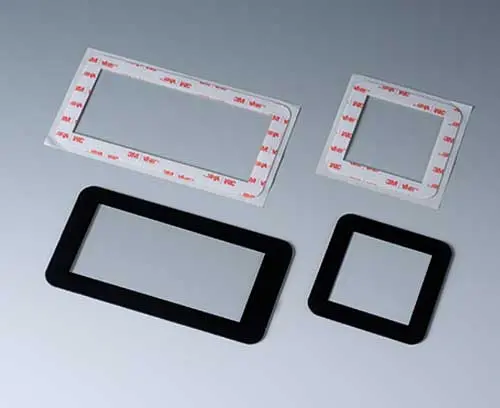

Plaque de verre S84 Plaque de verre pour les applications de haute qualité, pouvant être collée avec un ajustement parfait sur la partie supérieure en retrait. Sur demande, il est possible d'imprimer à l'arrière, en fonction de la découpe visible de l'afficheur et pour couvrir la surface adhésive.

Fourniture 1 plaque de verre

Fermer

C6502013

Plaque de verre S84
Produit ajouté à votre panier
Verre
clair
78,75x78,75x1,6mm
C6506011 Plaque de papier dur E155

C6506011

Plaque de papier dur E155 La plaque de papier dur en résine phénolique peut être placée sur les dômes prévus à cet effet et, si nécessaire, matée à chaud ou collée. La plaque protège l'électronique se trouvant en dessous contre les dommages pouvant se produire lors de l’installation de l'appareil et des activités d’entretien ultérieures.

Fourniture 1 plaque de papier dur

Fermer

C6506011

Plaque de papier dur E155
Produit ajouté à votre panier
136x67x1mm
C6506012 Feuille adhésive E155

C6506012

Feuille adhésive E155 Pour une fixation sûre de la plaque de verre sur la partie supérieure.

Fourniture 1 feuille adhésive

Fermer

C6506012

Feuille adhésive E155
Produit ajouté à votre panier
C6506013 Plaque de verre E155

C6506013

Plaque de verre E155 Plaque de verre pour les applications de haute qualité, pouvant être collée avec un ajustement parfait sur la partie supérieure en retrait. Sur demande, il est possible d'imprimer à l'arrière, en fonction de la découpe visible de l'afficheur et pour couvrir la surface adhésive.

Fourniture 1 plaque de verre

Fermer

C6506013

Plaque de verre E155
Produit ajouté à votre panier
Verre
clair
149,75x78,75x1,6mm

Options de personnalisation pour Smart-Panel

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
