DATEC-CONTROL

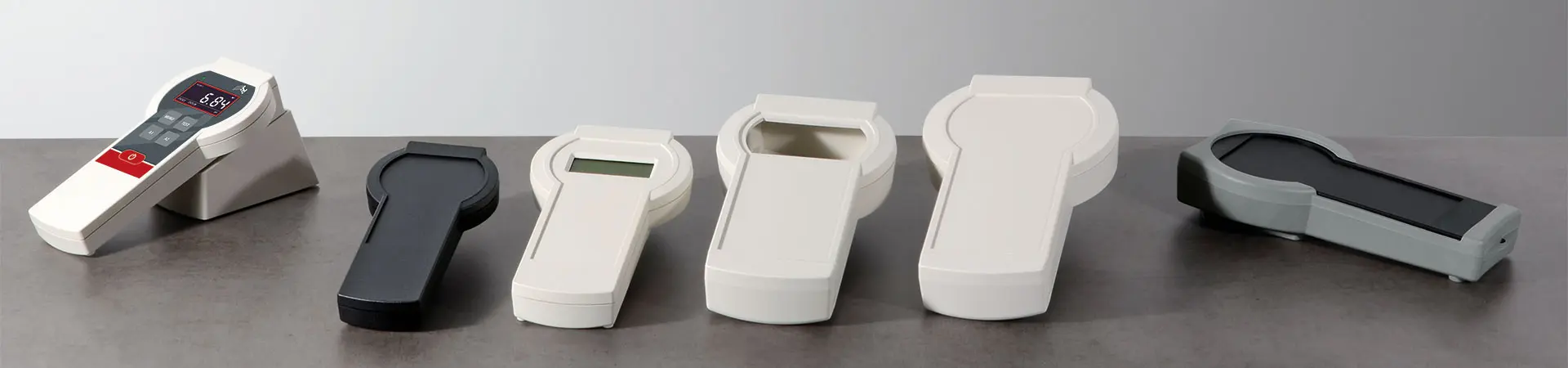

Datec-Control

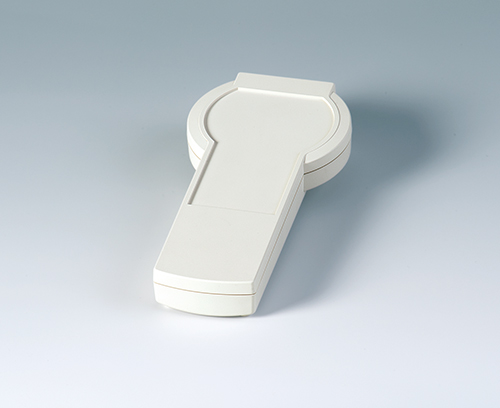

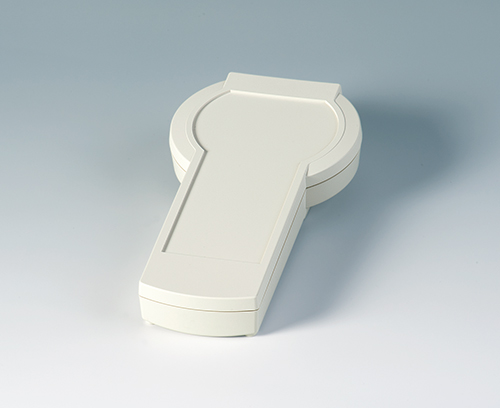

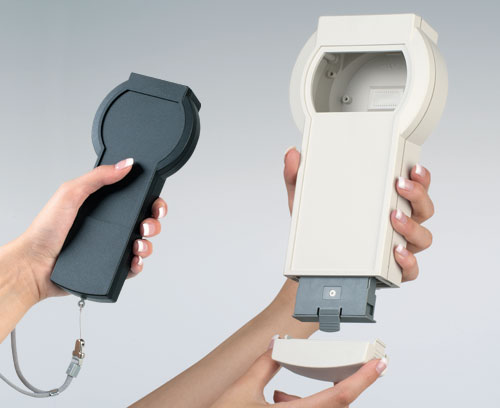

Des boitiers manuels pour afficheurs grand format

La tête arrondie de la série de boitiers DATEC-CONTROL permet la mise en place d’afficheurs graphiques de grand format, un avantage en termes de confort pour l’utilisateur.

  • possibilité de mise en place d‘afficheurs graphiques standards
  • particulièrement convivial grâce à la zone ergonomique de la poignée.

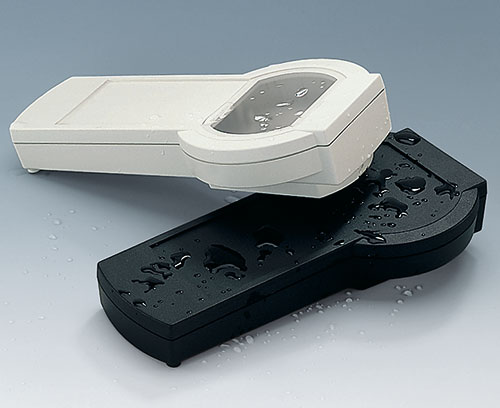

  • degré de protection élevé : IP 65 (XS, S) ou IP 54 (M, L) avec l’utilisation du jeu de joint d’étanchéité et en liaison avec les fenêtres d’afficheurs

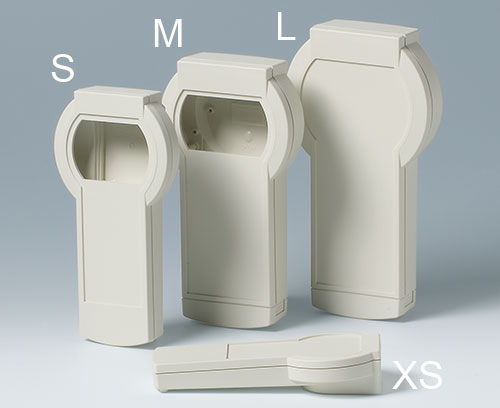

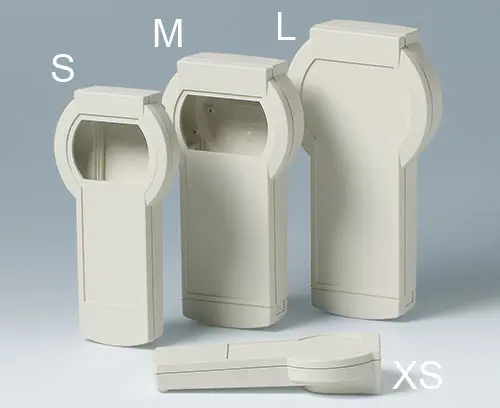

  • 4 tailles, 2 coloris

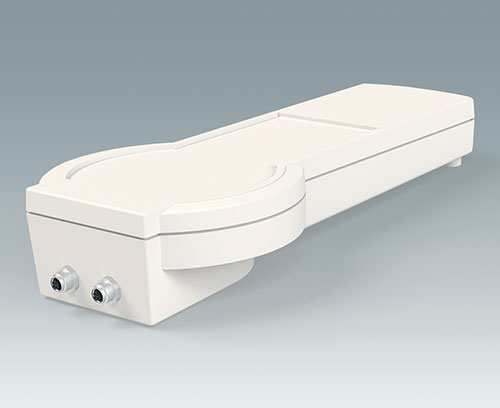

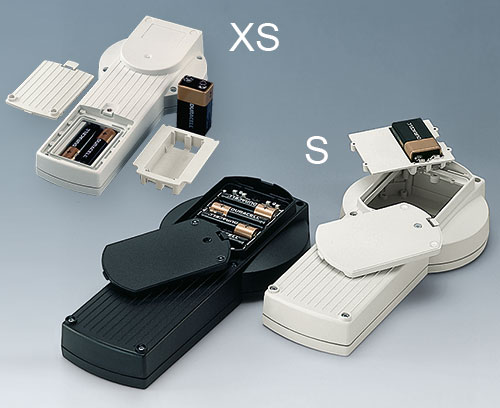

  • DATEC-CONTROL XS
    sans/avec compartiment piles vissé pour 2 ou 3 piles AA ou 1 x 9 V, couvercle du compartiment piles au choix à encliqueter ou à visser, socle en version de table
  • DATEC-CONTROL S
    sans/avec compartiment piles vissé pour 4 piles AA ou 1 x 9 V, couvercle du compartiment piles au choix à encliqueter ou à visser, socle en version de table
  • DATEC-CONTROL M, L

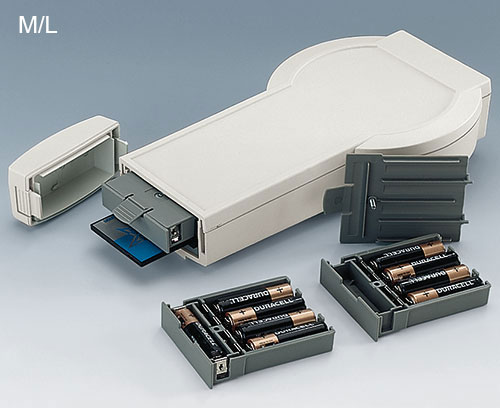

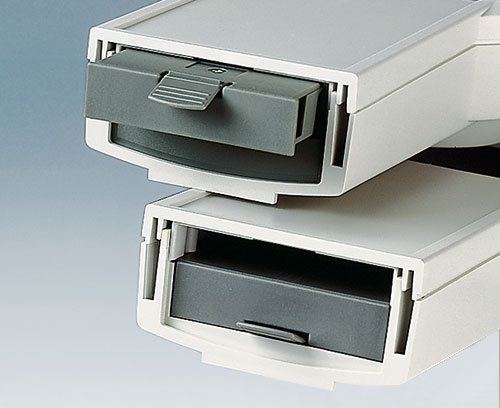

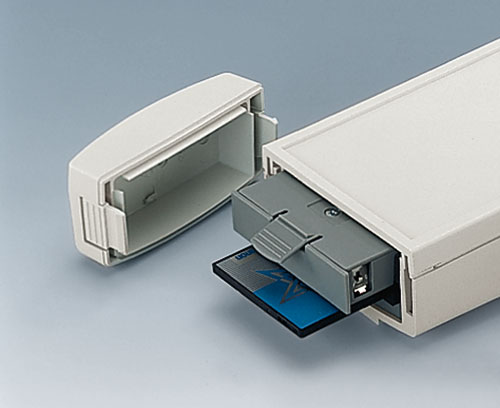

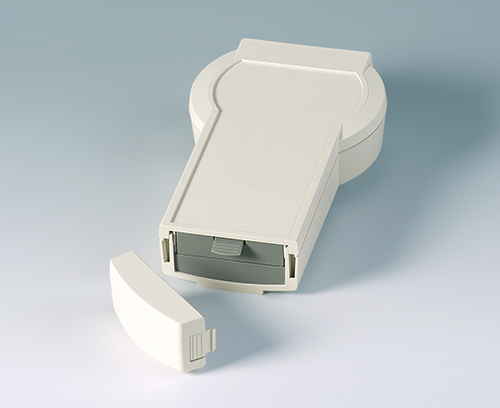

    avec/sans compartiment piles amovible, jusqu‘à 5 x AA, emboîtable ; pour cartes PCMCIA ; socle de chargement avec logement accus en version de table ou version murale

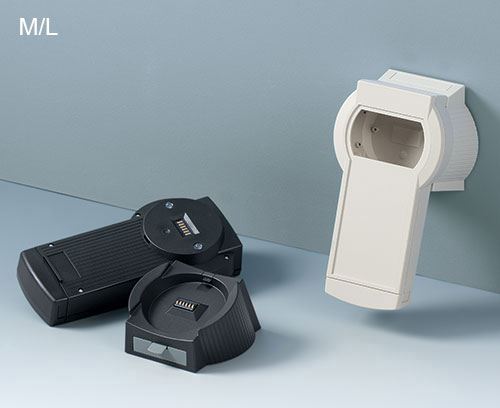

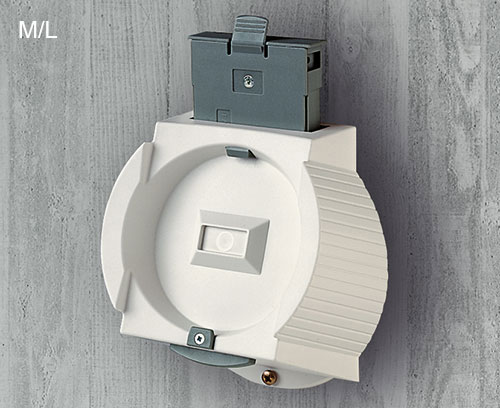

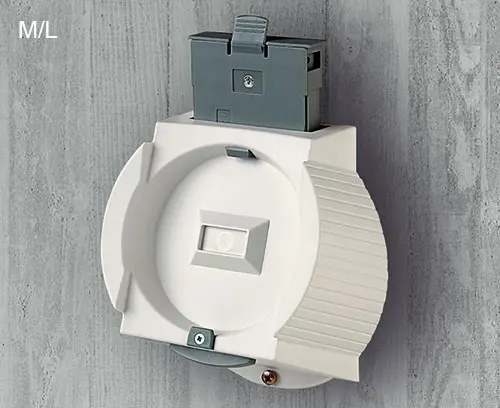

  • transmission facile des données et du courant de charge, socle et contacts en option

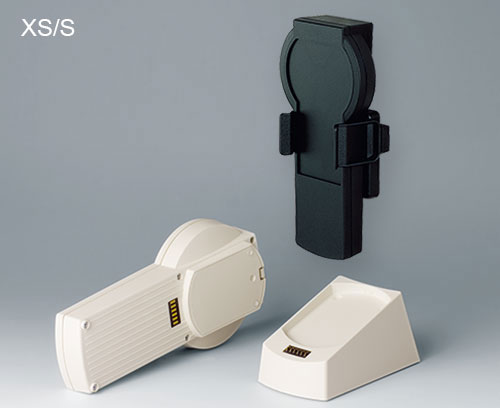

  • jeu de support mural pour un rangement en toute sécurité (accessoire)
  • les protecteurs amortissent les chocs et protègent les surfaces (accessoires) ; les tailles M et L sont disponibles en outre avec sangle

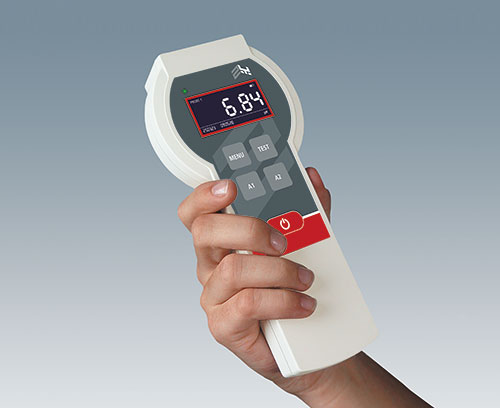

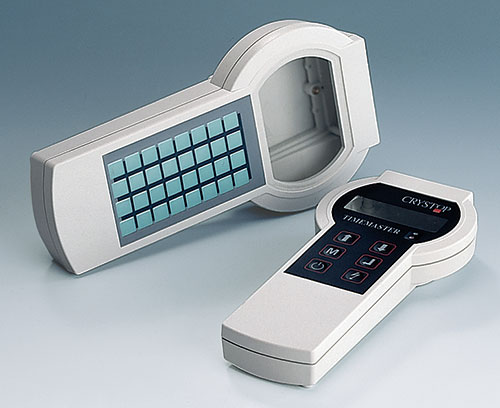

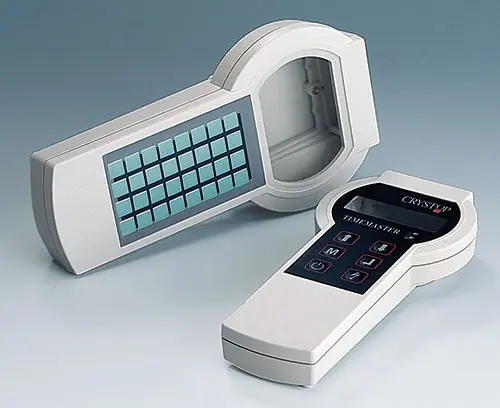

  • zone de commande en creux pour protéger le clavier à membrane
  • des bossages de fixation pour circuits imprimés et composants à incorporer
  • Ex. d'applications

Domaines d‘applications

  • Saisie mobile et transmission de données par modem, RNIS, ou technique à infrarouge
  • Technique de mesure et de régulation
  • Technique de commande numérique
  • Construction mécanique et d'installations
  • Industrie 4.0
  • Usine intelligente
  • Choix du modèle
  • Accessoires
  • Options de personnalisation

Sélectionnez le modèle et la ou les tailles, ou cliquez sur le bouton « Sélectionner tous les produits » à la fin de la liste des produits.

A9100002 Anneau

A9100002

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.

Fourniture 1 anneau

Fermer

A9100002

Anneau
Produit ajouté à votre panier
PA 6
volcan
A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

Fermer

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier
A9174006 Ressorts de contacts, 1 x 9 V

A9174006

Ressorts de contacts, 1 x 9 V Pour contacter les piles.

Fourniture 2 contacts simples

Fermer

A9174006

Ressorts de contacts, 1 x 9 V
Produit ajouté à votre panier
Acier
étamé
A9176001 Plaque XS

A9176001

Plaque XS La verre acrylique protecte les afficheurs installés et facilite le dégré de protection dans la zone d´affichage. Sans peinture.

Fourniture 1 plaque, 1 pellicule autoadhésive

Fermer

A9176001

Plaque XS
Produit ajouté à votre panier
Verre acrylique
clair
A9176006 Jeu de joint XS

A9176006

Jeu de joint XS Utilisation : pour l'augmentation du degré de protection du DATEC-CONTROL XS.

Fourniture 1 jeu de joint

Fermer

A9176006

Jeu de joint XS
Produit ajouté à votre panier
A9176007 Ressorts de contacts, 2 x AA

A9176007

Ressorts de contacts, 2 x AA Pour contacter les piles. Pour une tenue sécure des piles rondes, simplement collez la pièces en mousse fournie dans le couvercle du compartiment piles du boitier.

Fourniture 2 contacts simples, 1 contact double, 1 pièce en mousse auto-adhésive

Fermer

A9176007

Ressorts de contacts, 2 x AA
Produit ajouté à votre panier
Acier
nickelé
A9176008 Ressorts de contacts, 3 x AA

A9176008

Ressorts de contacts, 3 x AA Pour l'établissement du contact les piles. Pour une tenue sécure des piles rondes, simplement collez la pièces en mousse fournie dans le couvercle du compartiment piles du boitier.

Fourniture 1 jeu, 1 pièce en mousse auto-adhésive incl

Fermer

A9176008

Ressorts de contacts, 3 x AA
Produit ajouté à votre panier
Acier
nickelé
A9176108 Protecteur XS

A9176108

Protecteur XS Protecteur spécial pour le boitier DATEC-CONTROL XS. Il amortit les chocs et protège ainsi l'électronique qui se trouve à l'intérieur du boitier. Il protège également de façon optimale la surface d'installations et èquipements périphériques. Assemblage aisé grâce à la mise en oeuvre d'un élastomère spécial.

Fourniture 1 protecteur

Fermer

A9176108

Protecteur XS
Produit ajouté à votre panier
SBS (TPE)
volcan
A9176128 Logement pile XS, 2 x AA ou 1 x 9 V

A9176128

Logement pile XS, 2 x AA ou 1 x 9 V Pour DATEC-CONTROL XS. Compartiment piles supplémentaire pour 2 piles rondes 1,5 V (AA) ou 1 pile plate 9 V (PP3). Fixation sans vis. Le compartiment piles tient de lui-même après le montage de la partie supérieure et de la partie inférieure. Jeu de ressorts de contact disponible séparément.

Fourniture 1 logement piles

Fermer

A9176128

Logement pile XS, 2 x AA ou 1 x 9 V
Produit ajouté à votre panier
ABS (UL 94 HB)
A9176137 Socle XS

A9176137

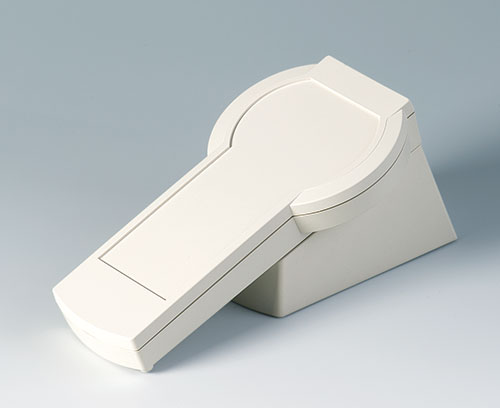

Socle XS Perment une vue d'angle erdonomique, emplacement prévu pour l'alimentation, les interfaces etc.

Version Version de table

Fourniture 1 socle, 1 plaque inférieure, vis de fixation pour la plaque inférieure et le montage de la carte, éléments d´obturation, pieds en caoutchouc

Fermer

A9176137

Socle XS
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9176139 Socle XS

A9176139

Socle XS Perment une vue d'angle erdonomique, emplacement prévu pour l'alimentation, les interfaces etc.

Version Version de table

Fourniture 1 socle, 1 plaque inférieure, vis de fixation pour la plaque inférieure et le montage de la carte, éléments d´obturation, pieds en caoutchouc

Fermer

A9176139

Socle XS
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A9176158 Compartiment piles XS, 3 x AA

A9176158

Compartiment piles XS, 3 x AA Pour DATEC-CONTROL XS. Compartiment piles supplémentaire pour 3 piles rondes NR6 1,5 V (CEI LR6 1,5 V). Fixation sans vis. Le compartiment piles tient de lui-même après le montage de la partie supérieure et de la partie inférieure. Jeu de ressorts de contact disponible séparément.

Fourniture 1 logement piles

Fermer

A9176158

Compartiment piles XS, 3 x AA
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9177001 Plaque S

A9177001

Plaque S La verre acrylique protecte les afficheurs installés et facilite le dégré de protection dans la zone d'affichage. Sans peinture.

Fourniture 1 plaque, 1 pellicule autoadhésive

Fermer

A9177001

Plaque S
Produit ajouté à votre panier
Verre acrylique
clair
A9177006 Jeu de joint S

A9177006

Jeu de joint S Utilisation : pour l'augmentation du degré de protection du DATEC-CONTROL S.

Fourniture 1 jeu de joint

Fermer

A9177006

Jeu de joint S
Produit ajouté à votre panier

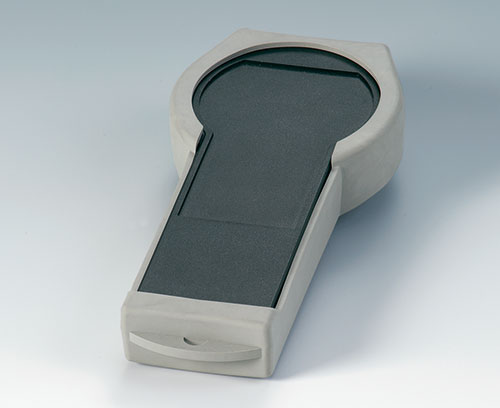

A9177008 Protecteur S

A9177008

Protecteur S Protecteur spécial pour le boitier DATEC-CONTROL S. Il amortit les chocs et protège ainsi l'électronique qui se trouve à l'intérieur du boitier. Il protège également de façon optimale la surface d'installations et èquipements périphériques. Assemblage aisé grâce à la mise en oeuvre d'un élastomère spécial.

Fourniture 1 protecteur

Fermer

A9177008

Protecteur S
Produit ajouté à votre panier
SBS (TPE)
volcan
A9177137 Socle S

A9177137

Socle S Perment une vue d'angle erdonomique, emplacement prévu pour l'alimentation, les interfaces etc.

Version Version de table

Fourniture 1 socle, 1 plaque inférieure, vis de fixation pour la plaque inférieure et le montage de la carte, éléments d'obturation, pieds en caoutchouc

Fermer

A9177137

Socle S
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9177139 Socle S

A9177139

Socle S Perment une vue d'angle erdonomique, emplacement prévu pour l'alimentation, les interfaces etc.

Version Version de table

Fourniture 1 socle, 1 plaque inférieure, vis de fixation pour la plaque inférieure et le montage de la carte, éléments d'obturation, pieds en caoutchouc

Fermer

A9177139

Socle S
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A9177310 Logement pile, 1 x 9 V

A9177310

Logement pile, 1 x 9 V Utilisation : pour 1 pile plate 9 V (PP3).

Fourniture 1 logement piles, kit de montage

Fermer

A9177310

Logement pile, 1 x 9 V
Produit ajouté à votre panier
ABS (UL 94 HB)
A9178001 Plaque M

A9178001

Plaque M La verre acrylique protecte les afficheurs installés et facilite le dégré de protection dans la zone d´affichage. Sans peinture.

Fourniture 1 plaque, 1 pellicule autoadhésive

Fermer

A9178001

Plaque M
Produit ajouté à votre panier
Verre acrylique
clair
A9178006 Jeu de joints M

A9178006

Jeu de joints M Utilisation : pour l'augmentation du degré de protection du DATEC-CONTROL M.

Fourniture 1 jeu de joint

Fermer

A9178006

Jeu de joints M
Produit ajouté à votre panier
A9178007 Fiches modulaires, mâles

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178007

Fiches modulaires, mâles
Produit ajouté à votre panier
doré
A9178008 Fiches modulaires, femelles

A9178008

Fiches modulaires, femelles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178008

Fiches modulaires, femelles
Produit ajouté à votre panier
doré
A9178108 Protecteur M

A9178108

Protecteur M Protecteur spécial pour le boitier DATEC-CONTROL M. Il amortit les chocs et protège ainsi l'électronique qui se trouve à l'intérieur du boitier. Il protège également de façon optimale la surface d'installations et èquipements périphériques. Assemblage aisé grâce à la mise en oeuvre d'un élastomère spécial.

Version sans bandoulière.

Fourniture 1 protecteur (3-pièces)

Fermer

A9178108

Protecteur M
Produit ajouté à votre panier
SBS (TPE)
volcan
A9178118 Support du compartiment piles

A9178118

Support du compartiment piles Permet d'installer le logement piles dans le socle et le boitier lui-même. On dispose de deux possibilités pour le montage dans le boitier en fonction de la place requise et de la configuration des composants.

Fourniture 1 support, jeu de contact à fiches pour 4 et 5 piles rondes, 2 vis de fixation

Fermer

A9178118

Support du compartiment piles
Produit ajouté à votre panier
PC
volcan
A9178128 Compartiment piles, M/L, 4 x AA

A9178128

Compartiment piles, M/L, 4 x AA Peut être installé dans le boitier et le socle, en liaison avec le support du logement piles ; il s'encliquette à l'installation.

Version Pour 4 piles rondes 1,5 V (AA)

Fourniture 1 logement piles, 1 couvercle logement piles, 1 jeu de contacts à fiches, 1 vis

Fermer

A9178128

Compartiment piles, M/L, 4 x AA
Produit ajouté à votre panier
PC
volcan
A9178137 Socle, Vers. I

A9178137

Socle, Vers. I Perment une vue d'angle erdonomique, emplacement prévu pour l'alimentation, le logement piles, les interfaces, le raccordement d'imprimante, etc.

Version Version de table

Fourniture 1 socle, 1 plaque inférieure, vis de fixation pour la plaque inférieure et le montage de la carte, éléments d´obturation, pieds en caoutchouc

Fermer

A9178137

Socle, Vers. I
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9178139 Socle, Vers. I

A9178139

Socle, Vers. I Perment une vue d'angle erdonomique, emplacement prévu pour l'alimentation, le logement piles, les interfaces, le raccordement d´imprimante, etc.

Version Version de table

Fourniture 1 socle, 1 plaque inférieure, vis de fixation pour la plaque inférieure et le montage de la carte, éléments d'obturation, pieds en caoutchouc

Fermer

A9178139

Socle, Vers. I
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A9178158 Compartiment piles, M/L, 5 x AA

A9178158

Compartiment piles, M/L, 5 x AA Peut être installé dans le boitier et le socle, en liaison avec le support du logement piles; il s'encliquette à l'installation.

Version Pour 5 piles rondes 1,5 V (AA)

Fourniture 1 logement piles, 1 couvercle logement piles, 1 jeu de contacts à fiches, 1 vis

Fermer

A9178158

Compartiment piles, M/L, 5 x AA
Produit ajouté à votre panier
PC
volcan
A9178167 Socle, Vers. II

A9178167

Socle, Vers. II Perment une vue d'angle erdonomique, emplacement prévu pour l'alimentation, le logement piles, les interfaces, le raccordement d'imprimante, etc.

Version Murale

Fourniture 1 socle, 1 plaque inférieure, vis de fixation pour la plaque inférieure et le montage de la carte, élément d'obturation, mécanisme d'encliquetage

Fermer

A9178167

Socle, Vers. II
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9178169 Socle, Vers. II

A9178169

Socle, Vers. II Perment une vue d'angle erdonomique, emplacement prévu pour l'alimentation, le logement piles, les interfaces, le raccordement d'imprimante, etc.

Version Murale

Fourniture 1 socle, 1 plaque inférieure, vis de fixation pour la plaque inférieure et le montage de la carte, élément d'obturation, mécanisme d´encliquetage

Fermer

A9178169

Socle, Vers. II
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

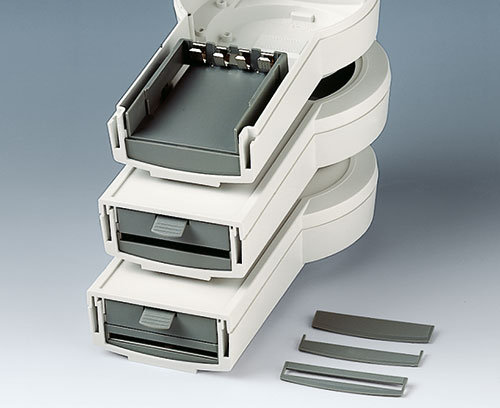

A9178178 Couvercle pour partie électr., Vers. I

A9178178

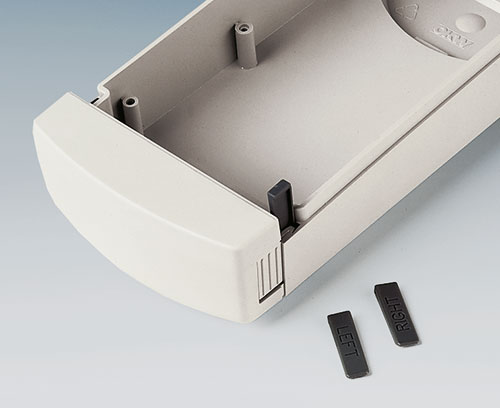

Couvercle pour partie électr., Vers. I À glisser tout simplement dans la rainure de guidage de la partie inférieure.

Version Recouvrement pour la partie électronique

Fourniture 1 couvercle

Fermer

A9178178

Couvercle pour partie électr., Vers. I
Produit ajouté à votre panier
PC
volcan
A9178188 Couvercle pour partie électr., Vers. II

A9178188

Couvercle pour partie électr., Vers. II À glisser tout simplement dans la rainure de guidage de la partie inférieure.

Version Recouvrement pour la partie électronique pour l'utilisation de la carte type I PCMICA

Fourniture 1 couvercle

Fermer

A9178188

Couvercle pour partie électr., Vers. II
Produit ajouté à votre panier
PC
volcan
A9178198 Couvercle pour partie électr., Vers. III

A9178198

Couvercle pour partie électr., Vers. III À glisser tout simplement dans la rainure de guidage de la partie inférieure.

Version Recouvrement pour la partie électronique pour l'utilisation de la carte type I PCMICA

Fourniture 1 couvercle

Fermer

A9178198

Couvercle pour partie électr., Vers. III
Produit ajouté à votre panier
PC
volcan

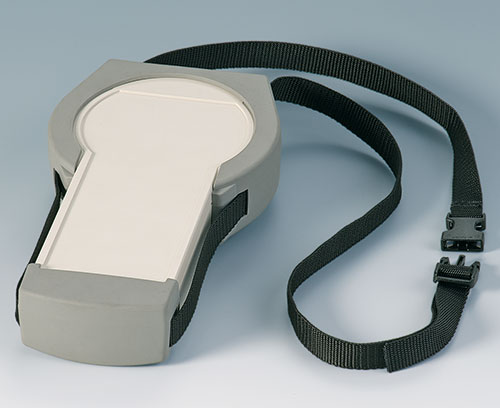

A9178208 Protecteur M

A9178208

Protecteur M Protecteur spécial pour le boitier DATEC-CONTROL M. Il amortit les chocs et protège ainsi l'électronique qui se trouve à l'intérieur du boitier. Il protège également de façon optimale la surface d'installations et èquipements périphériques. Assemblage aisé grâce à la mise en oeuvre d'un élastomère spécial.

Version Avec bandoulière (environ 18 x 2 cm, noir, avec fermeture par encliquetage)

Fourniture 1 protecteur (3-pièces), 1 sangle

Fermer

A9178208

Protecteur M
Produit ajouté à votre panier
SBS (TPE)
volcan
A9179001 Plaque L

A9179001

Plaque L La verre acrylique protecte les afficheurs installés et facilite le dégré de protection dans la zone d'affichage. Sans peinture.

Fourniture 1 plaque, 1 pellicule autoadhésive

Fermer

A9179001

Plaque L
Produit ajouté à votre panier
Verre acrylique
clair
A9179006 Jeu de joints L

A9179006

Jeu de joints L Utilisation : pour l'augmentation du degré de protection du DATEC-CONTROL L.

Fourniture 1 jeu de joint

Fermer

A9179006

Jeu de joints L
Produit ajouté à votre panier
A9179108 Protecteur L

A9179108

Protecteur L Protecteur spécial pour le boitier DATEC-CONTROL L. Il amortit les chocs et protège ainsi l'électronique qui se trouve à l'intérieur du boitier. Il protège également de façon optimale la surface d'installations et èquipements périphériques. Assemblage aisé grâce à la mise en oeuvre d'un élastomère spécial.

Version sans bandoulière.

Fourniture 1 protecteur (3-pièces)

Fermer

A9179108

Protecteur L
Produit ajouté à votre panier
SBS (TPE)
volcan
A9179208 Protecteur L

A9179208

Protecteur L Protecteur spécial pour le boitier DATEC-CONTROL L. Il amortit les chocs et protège ainsi l'électronique qui se trouve à l'intérieur du boitier. Il protège également de façon optimale la surface d'installations et èquipements périphériques. Assemblage aisé grâce à la mise en oeuvre d'un élastomère spécial.

Version avec bandoulière (environ 18 x 2 cm, noir, avec fermeture par encliquetage).

Fourniture 1 protecteur (3-pièces), 1 sangle

Fermer

A9179208

Protecteur L
Produit ajouté à votre panier
SEBS (TPE)
volcan
A9199005 Décharge de traction

A9199005

Décharge de traction Barrette pour protéger les câbles. Pour câble diamètre environ 5-7 mm.

Fourniture 1 compensation des efforts de traction, 2 vis

Fermer

A9199005

Décharge de traction
Produit ajouté à votre panier
PA 6
volcan
A9226117 Jeu de support mural

A9226117

Jeu de support mural Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.

Fourniture 2 boucles, 2 barres, 1 porte-outil

Fermer

A9226117

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9226119 Jeu de support mural

A9226119

Jeu de support mural Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.

Fourniture 2 boucles, 2 barres, 1 porte-outil

Fermer

A9226119

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A9226227 Jeu de support mural

A9226227

Jeu de support mural Support mural pour DATEC-MOBIL-BOX M et DATEC-CONTROL S. Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.

Fourniture 2 boucles, 2 barres, 1 porte-outil

Fermer

A9226227

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9226229 Jeu de support mural

A9226229

Jeu de support mural Support mural pour DATEC-MOBIL-BOX M et DATEC-CONTROL S. Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.

Fourniture 2 boucles, 2 barres, 1 porte-outil

Fermer

A9226229

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A9226337 Jeu de support mural

A9226337

Jeu de support mural Support mural pour DATEC-CONTROL XS. Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.

Fourniture 2 boucles, 2 barres, 1 porte-outil

Fermer

A9226337

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9226339 Jeu de support mural

A9226339

Jeu de support mural Support mural pour DATEC-CONTROL XS. Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.

Fourniture 2 boucles, 2 barres, 1 porte-outil

Fermer

A9226339

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A9250250 Pièce de maintien

A9250250

Pièce de maintien Cette pièce en PE cellulaire avec une surface auto-adhésive est utilisée pour bien tenir en place les piles rondes R6 et les piles plates 9 V dans leur logement.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.

Fourniture 1 pièce de maintien

Fermer

A9250250

Pièce de maintien
Produit ajouté à votre panier
PE cellulaire
50x25x4mm
A9345217 Jeu de compartiment piles, 4 x AA

A9345217

Jeu de compartiment piles, 4 x AA Pour 4 piles rondes 1,5 V (AA). Conforme à DIN EN 60601 (un court-circuit par suite d'une mauvaise mise en place des piles impossible).

Fourniture 1 logement pile, contacts pour piles nickelé, kit de montage

Fermer

A9345217

Jeu de compartiment piles, 4 x AA
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Options de personnalisation pour Datec-Control

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
