ER126059 SYNERGY R120

ER126059

SYNERGY R120

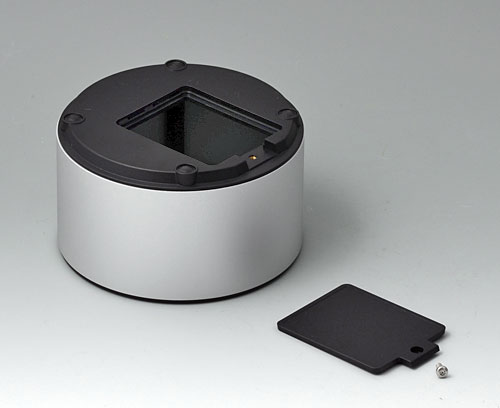

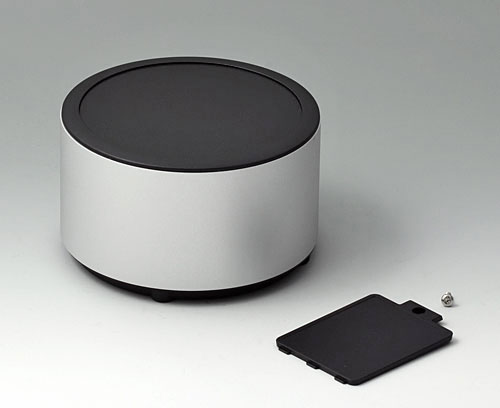

4-teiliges Gehäuse für vielfältige Einsatzbereiche. Stabiler Rahmen aus Aluminium, glasperl-gestrahlt und eloxiert. Kunststoffteile aus ASA+PC-FR mit hohem UV-Schutz und hohem Flammschutz. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Oberteil mit vertieft liegender Fläche zum Schutz der Folientastatur. Unterteil mit Öffnung und Deckel zum Verschrauben: Praktisch für den Einsatz eines Batteriefachs oder als Zugang zum Innenraum, z.B. für Memory Card oder Batterien, die direkt auf der Platine befestigt sind. Batteriefach-Set 3 x AA mit Kontaktfedern, Batterie-Clips, Knopfzellenhalter und Wandbefestigung als Zubehör.

Lieferumfang

Oberteil, Unterteil, Deckel, Aluminium-Rahmen, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

A9193033 Verpolungsschutz, Pluspol AA

A9193033

Verpolungsschutz, Pluspol AA Für Batterie-Clip AA Rundzelle. Einfach zum Aufstecken. Verhindert Kontakt bei falschem Einlegen der Batterie. 1 Stück pro Rundzelle erforderlich.

Lieferumfang 1 Verpolungsschutz

schließen

A9193033

Verpolungsschutz, Pluspol AA
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9193034 Verpolungsschutz, Pluspol AAA

A9193034

Verpolungsschutz, Pluspol AAA Für Batterie-Clip AAA Rundzelle. Einfach zum Aufstecken. Verhindert Kontakt bei falschem Einlegen der Batterie. 1 Stück pro Rundzelle erforderlich.

Lieferumfang 1 Verpolungsschutz

schließen

A9193034

Verpolungsschutz, Pluspol AAA
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9193035 Batterie-Clip, AA

A9193035

Batterie-Clip, AA Für AA Rundzellen. Zur Montage auf Platinen. 2 Stück pro Rundzelle erforderlich.

Lieferumfang 1 Batterie-Clip

schließen

A9193035

Batterie-Clip, AA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt
A9193036 Batterie-Clip, AAA

A9193036

Batterie-Clip, AAA Für AAA Rundzellen. Zur Montage auf Platinen. 2 Stück pro Rundzelle erforderlich.

Lieferumfang 1 Batterie-Clip

schließen

A9193036

Batterie-Clip, AAA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt
A9193037 Knopfzellenhalter, Ø 20 mm

A9193037

Knopfzellenhalter, Ø 20 mm Für Knopfzellen Ø 20 mm, z.B. CR2016, CR2025, CR2032. Zur Montage auf Platinen.

Ausführung Horizontal

Lieferumfang 1 Knopfzellenhalter

schließen

A9193037

Knopfzellenhalter, Ø 20 mm
Produkt Ihrem Warenkorb hinzugefügt
A9193038 Knopfzellenhalter, Ø 23 mm

A9193038

Knopfzellenhalter, Ø 23 mm Für Knopfzellen Ø 23 mm, z.B. CR2320, CR2325, CR2354. Zur Montage auf Platinen.

Ausführung Horizontal

Lieferumfang 1 Knopfzellenhalter

schließen

A9193038

Knopfzellenhalter, Ø 23 mm
Produkt Ihrem Warenkorb hinzugefügt
A9193039 Knopfzellenhalter, Ø 12 mm

A9193039

Knopfzellenhalter, Ø 12 mm Für Knopfzellen Ø 12 mm, z.B. CR1216, CR1220. Zur Montage auf Platinen.

Ausführung Horizontal

Lieferumfang 1 Knopfzellenhalter

schließen

A9193039

Knopfzellenhalter, Ø 12 mm
Produkt Ihrem Warenkorb hinzugefügt
A9193040 Knopfzellenhalter, Ø 16 mm

A9193040

Knopfzellenhalter, Ø 16 mm Für Knopfzellen Ø 16 mm, z.B. CR1612, CR1620. Zur Montage auf Platinen.

Ausführung Horizontal

Lieferumfang 1 Knopfzellenhalter

schließen

A9193040

Knopfzellenhalter, Ø 16 mm
Produkt Ihrem Warenkorb hinzugefügt
EZ040609 Batteriefach, 3 x AA

EZ040609

Batteriefach, 3 x AA Für 3 x 1,5 V Mignon-Zellen (AA). Für die Montage einer Platine oberhalb des Batteriefachs im Unterteil ist das Extender-Set (EZ031209) erforderlich.

Lieferumfang 1 Batteriefach, Kontaktfedern-Set

schließen

EZ040609

Batteriefach, 3 x AA
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
schwarz RAL 9005

Zubehör "Wand/Halter"

EZ030109 Wandhalter-Set

EZ030109

Wandhalter-Set Optionale Wandbefestigung mit nur einer Schraube.

Lieferumfang 1 Halter und Deckel, 2 Gummifüße

schließen

EZ030109

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
schwarz RAL 9005

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0399T10 Torx Schraubendreher T10

A0399T10

Torx Schraubendreher T10 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T10. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T10

Torx Schraubendreher T10
Produkt Ihrem Warenkorb hinzugefügt
EZ031209 Extender-Set

EZ031209

Extender-Set Zur Verlängerung der Platinen-Befestigungsdome. Erforderlich für die Montage einer Platine oberhalb des Batteriefachs (Zubehör) im Unterteil.

Lieferumfang 4 Extender, 4 Schrauben (Torx 8)

schließen

EZ031209

Extender-Set
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
schwarz RAL 9005

Produktoptionen für ER126059

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Schutzart
Farbe
Rahmen matt eloxiert,
Kunststoffteile schwarz RAL 9005
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Durchmesser
⌀ 120 mm
Höhe
70 mm
Platinendurchmesser, Unterteil
⌀ 107 mm
Platinendurchmesser, Oberteil
⌀ 111 mm
Foliendurchmesser
⌀ 102 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
263 g
Warentarifnummer
(OKW Produkt)
76042100
Herstellungsland
Deutschland
