EE209059 SYNERGY E200

EE209059

SYNERGY E200

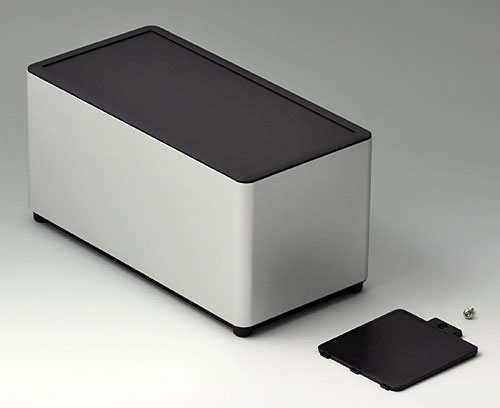

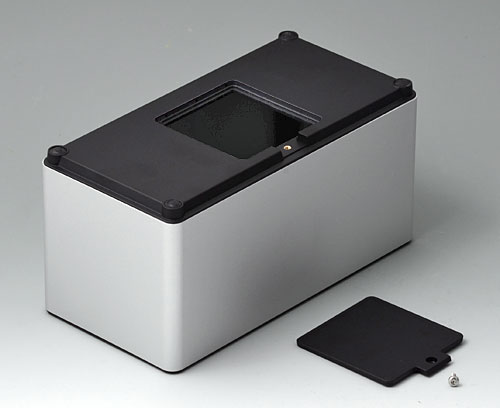

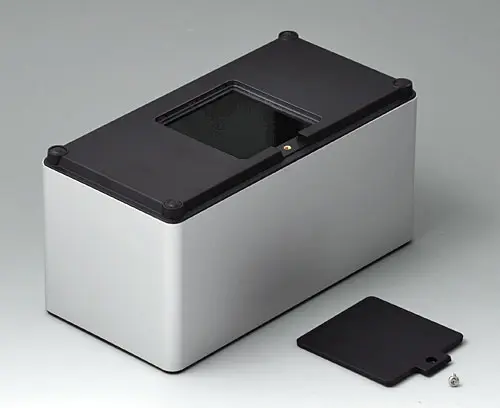

4-teiliges Gehäuse für vielfältige Einsatzbereiche. Stabiler Rahmen aus Aluminium, glasperl-gestrahlt und eloxiert. Kunststoffteile aus ASA+PC-FR mit hohem UV-Schutz und hohem Flammschutz. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Oberteil mit vertieft liegender Fläche zum Schutz der Folientastatur. Unterteil mit Öffnung und Deckel zum Verschrauben: Praktisch für den Einsatz eines Batteriefachs oder als Zugang zum Innenraum, z.B. für Memory Card oder Batterien, die direkt auf der Platine befestigt sind. Batteriefach-Set 4 x AA mit Kontaktfedern, Batterie-Clips, Knopfzellenhalter und Wandbefestigung als Zubehör.

Lieferumfang

Oberteil, Unterteil, Deckel, Aluminium-Rahmen, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

A9193033 Verpolungsschutz, Pluspol AA

A9193033

Verpolungsschutz, Pluspol AA Für Batterie-Clip AA Rundzelle. Einfach zum Aufstecken. Verhindert Kontakt bei falschem Einlegen der Batterie. 1 Stück pro Rundzelle erforderlich.

Lieferumfang 1 Verpolungsschutz

schließen

A9193033

Verpolungsschutz, Pluspol AA
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9193034 Verpolungsschutz, Pluspol AAA

A9193034

Verpolungsschutz, Pluspol AAA Für Batterie-Clip AAA Rundzelle. Einfach zum Aufstecken. Verhindert Kontakt bei falschem Einlegen der Batterie. 1 Stück pro Rundzelle erforderlich.

Lieferumfang 1 Verpolungsschutz

schließen

A9193034

Verpolungsschutz, Pluspol AAA
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9193035 Batterie-Clip, AA

A9193035

Batterie-Clip, AA Für AA Rundzellen. Zur Montage auf Platinen. 2 Stück pro Rundzelle erforderlich.

Lieferumfang 1 Batterie-Clip

schließen

A9193035

Batterie-Clip, AA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt
A9193036 Batterie-Clip, AAA

A9193036

Batterie-Clip, AAA Für AAA Rundzellen. Zur Montage auf Platinen. 2 Stück pro Rundzelle erforderlich.

Lieferumfang 1 Batterie-Clip

schließen

A9193036

Batterie-Clip, AAA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt
A9193037 Knopfzellenhalter, Ø 20 mm

A9193037

Knopfzellenhalter, Ø 20 mm Für Knopfzellen Ø 20 mm, z.B. CR2016, CR2025, CR2032. Zur Montage auf Platinen.

Ausführung Horizontal

Lieferumfang 1 Knopfzellenhalter

schließen

A9193037

Knopfzellenhalter, Ø 20 mm
Produkt Ihrem Warenkorb hinzugefügt
A9193038 Knopfzellenhalter, Ø 23 mm

A9193038

Knopfzellenhalter, Ø 23 mm Für Knopfzellen Ø 23 mm, z.B. CR2320, CR2325, CR2354. Zur Montage auf Platinen.

Ausführung Horizontal

Lieferumfang 1 Knopfzellenhalter

schließen

A9193038

Knopfzellenhalter, Ø 23 mm
Produkt Ihrem Warenkorb hinzugefügt
A9193039 Knopfzellenhalter, Ø 12 mm

A9193039

Knopfzellenhalter, Ø 12 mm Für Knopfzellen Ø 12 mm, z.B. CR1216, CR1220. Zur Montage auf Platinen.

Ausführung Horizontal

Lieferumfang 1 Knopfzellenhalter

schließen

A9193039

Knopfzellenhalter, Ø 12 mm
Produkt Ihrem Warenkorb hinzugefügt
A9193040 Knopfzellenhalter, Ø 16 mm

A9193040

Knopfzellenhalter, Ø 16 mm Für Knopfzellen Ø 16 mm, z.B. CR1612, CR1620. Zur Montage auf Platinen.

Ausführung Horizontal

Lieferumfang 1 Knopfzellenhalter

schließen

A9193040

Knopfzellenhalter, Ø 16 mm
Produkt Ihrem Warenkorb hinzugefügt
EZ050609 Batteriefach, 4 x AA

EZ050609

Batteriefach, 4 x AA Für 4 x 1,5 V Mignon-Zellen (AA). Für die Montage einer Platine oberhalb des Batteriefachs im Unterteil ist das Extender-Set (EZ031209) erforderlich.

Lieferumfang 1 Batteriefach, Kontaktfedern-Set

schließen

EZ050609

Batteriefach, 4 x AA
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
schwarz RAL 9005

Zubehör "Wand/Halter"

EZ030109 Wandhalter-Set

EZ030109

Wandhalter-Set Optionale Wandbefestigung mit nur einer Schraube.

Lieferumfang 1 Halter und Deckel, 2 Gummifüße

schließen

EZ030109

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
schwarz RAL 9005

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0399T10 Torx Schraubendreher T10

A0399T10

Torx Schraubendreher T10 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T10. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T10

Torx Schraubendreher T10
Produkt Ihrem Warenkorb hinzugefügt
EZ031209 Extender-Set

EZ031209

Extender-Set Zur Verlängerung der Platinen-Befestigungsdome. Erforderlich für die Montage einer Platine oberhalb des Batteriefachs (Zubehör) im Unterteil.

Lieferumfang 4 Extender, 4 Schrauben (Torx 8)

schließen

EZ031209

Extender-Set
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
schwarz RAL 9005

Produktoptionen für EE209059

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Schutzart
Farbe
Rahmen matt eloxiert,
Kunststoffteile schwarz RAL 9005
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
200 mm
Breite
100 mm
Höhe
100 mm
Platinenlänge Unterteil
184,4 mm
Platinenbreite Unterteil
84,4 mm
Platinenlänge Oberteil
184,4 mm
Platinenbreite Oberteil
84,4 mm
Folienlänge
182,1 mm
Folienbreite
82,1 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
557 g
Warentarifnummer
(OKW Produkt)
76042100
Herstellungsland
Deutschland
