C3010101 SNAPTEC 100 x 100
Scroll

C3010101

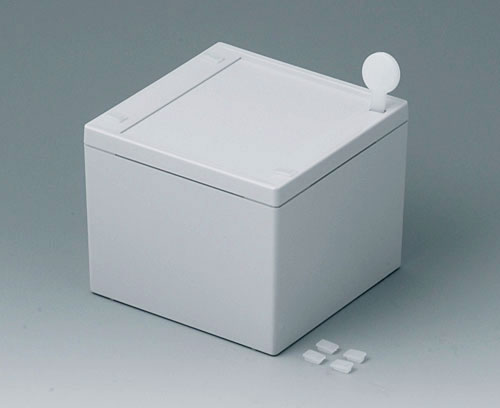

SNAPTEC 100 x 100

Gehäuseober- und -unterteil werden durch einen neuartigen Schnapp-Verschluss fest miteinander verrastet. Befestigungsdome im Ober- und Unterteil. Vertieft liegende Fläche für Folientastaturen. Einfache, unsichtbare Wandmontage in dafür vorgesehenen Schächten im Unterteil.

Lieferumfang

1 Ober- und Unterteil mit Dichtung, Abdeckungen für die Rastöffnungen, Entraster

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für C3010101

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Schutz"

C2306917 Druckausgleichselement M6x0,75

C2306917

Druckausgleichselement M6x0,75 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 6,5 L/min - 0,25 bar; 16,5 L/min - 1 bar.
Wassereintrittspunkt: > 6 bar.
Temperaturbereich: -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

schließen

C2306917

Druckausgleichselement M6x0,75
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
IP 56
C2310917 Druckausgleichselement M10x1

C2310917

Druckausgleichselement M10x1 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Wassereintrittspunkt: > 6 bar.
Temperaturbereich: -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

schließen

C2310917

Druckausgleichselement M10x1
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
IP 56
C2316147

C2316147

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Auch als Verschluss-Stopfen verwendbar. Halogenfrei. Geeignet für Wandstärken von 0,5 - 3 mm und für Kabeldurchmesser von 5 - 10 mm. Einsatztemperaturen von -50°C bis +125°C. Aufnahmebohrung ø 16,5 mm.

Lieferumfang 1 Kabeldurchführung

schließen

C2316147

Kabeldurchführung
Produkt Ihrem Warenkorb hinzugefügt
TPE
lichtgrau RAL 7035
IP 67
C2320137 Kabeldurchführung

C2320137

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Fester Sitz, sobald das Kabel etwas nach hinten gezogen wird. Halogenfrei. Geeignet für Wandstärken von 1 - 4 mm und für Kabelddurchmesser von 8 - 13 mm. Einsatztemperaturen von -40°C bis +100°C. Aufnahmebohrung ø 20,5 mm.

Lieferumfang 1 Kabeldurchführung

schließen

C2320137

Kabeldurchführung
Produkt Ihrem Warenkorb hinzugefügt
EPDM
lichtgrau RAL 7035
IP 67
C2320147

C2320147

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Auch als Verschluss-Stopfen verwendbar. Halogenfrei. Geeignet für Wandstärken von 0,5 - 3 mm und für Kabeldurchmesser von 6 - 13 mm. Einsatztemperaturen von -50°C bis +125°C. Aufnahmebohrung ø 20,5 mm.

Lieferumfang 1 Kabeldurchführung

schließen

C2320147

Kabeldurchführung
Produkt Ihrem Warenkorb hinzugefügt
TPE
lichtgrau RAL 7035
IP 67

Zubehör "Wand/Halter"

C2299028 Befestigungslaschen

C2299028

Befestigungslaschen Für eine außen liegende Wandbefestigung. Sie können wahlweise oben/unten oder seitlich angebracht werden.

Lieferumfang 4 Stück inkl. Befestigungselemente

schließen

C2299028

Befestigungslaschen
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für C3010101

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ABS (UL 94 HB)
Schutzart
IP 65
Farbe
lichtgrau RAL 7035
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
100 mm
Breite
100 mm
Höhe
80 mm
Platinenlänge Unterteil
69 mm
Platinenbreite Unterteil
91 mm
Platinenlänge Oberteil
68 mm
Platinenbreite Oberteil
90 mm
Folienlänge
90,1 mm
Folienbreite
69,8 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
176 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
