A9166039 Sockel M
Scroll

A9166039

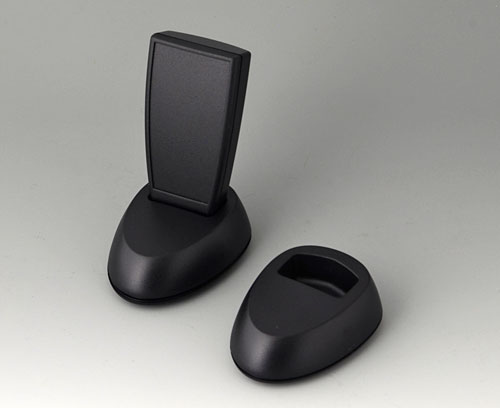

Sockel M

Standsockel für die formschöne und praktische Verwahrung von SMART-CASE M mit interner Stromversorgung. Kontaktierung mit Kontaktstiften und Federkontakten für automatisches Laden von Akkus möglich (sep. Artikel, Bohrungen notwendig, vorgeformte Zentrierungen vorhanden). Dome für Platinenbefestigung und rückwärtige Zugentlastung.

Lieferumfang

Unter- und Oberteil, Gummifüße, Montage-Set

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für A9166039

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Systemkomponenten zum Komplettieren

A9066109 SMART-CASE M, Ausf. I

A9066109

SMART-CASE M, Ausf. I Zweiteiliges, ergonomisches Handgehäuse mit frontseitiger Rastung und einer zentralen Verschraubung. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil. Halterungen für 2 Mikro-Zellen (AAA) mit 1,5 V.

Ausführung Oberteil ohne vertieft liegendem Bedienfeld

Lieferumfang Ober- und Unterteil, 1 selbstformende Schraube

schließen

A9066109

SMART-CASE M, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
96x47x24mm
IP 40
A9066119 SMART-CASE M, Ausf. II

A9066119

SMART-CASE M, Ausf. II Zweiteiliges, ergonomisches Handgehäuse mit frontseitiger Rastung und Verschraubung.Vertieft liegende Fläche für Folientastaturen auf der Gehäuseoberseite. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil. Halterungen für 2 Mikro-Zellen (AAA) mit 1,5 V.

Ausführung Oberteil mit vertieft liegendem Bedienfeld

Lieferumfang Ober- und Unterteil, 1 selbstformende Schraube

schließen

A9066119

SMART-CASE M, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
96x47x24mm
IP 40
A9066209 SMART-CASE M, Ausf. I

A9066209

SMART-CASE M, Ausf. I Zweiteiliges, ergonomisches Handgehäuse mit frontseitiger Rastung und Verschraubung. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil. Polierte Frontfläche für optimalen Wirkungsgrad bei Infrarot-Anwendungen. Halterungen für 2 Mikro-Zellen (AAA) mit 1,5 V.

Ausführung Oberteil ohne vertieft liegendem Bedienfeld

Lieferumfang Ober- und Unterteil, 1 selbstformende Schraube

schließen

A9066209

SMART-CASE M, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
PMMA (IR) (UL 94 HB)
schwarz RAL 9005
96x47x24mm
IP 40
A9066219 SMART-CASE M, Ausf. II

A9066219

SMART-CASE M, Ausf. II Zweiteiliges, ergonomisches Handgehäuse mit frontseitiger Rastung und Verschraubung. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil. Polierte Frontfläche für optimalen Wirkungsgrad bei Infrarot-Anwendungen. Halterungen für 2 Mikro-Zellen (AAA) mit 1,5 V.

Ausführung Oberteil mit vertieft liegendem Bedienfeld

Lieferumfang Ober- und Unterteil, 1 selbstformende Schraube

schließen

A9066219

SMART-CASE M, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
PMMA (IR) (UL 94 HB)
schwarz RAL 9005
96x47x24mm
IP 40
A9066319 SMART-CASE M, Ausf. VI

A9066319

SMART-CASE M, Ausf. VI Zweiteiliges, ergonomisches Handgehäuse mit frontseitiger Rastung und Verschraubung.Vertieft liegende Fläche für Folientastaturen auf der Gehäuseoberseite. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil.

Ausführung Oberteil mit vertieft liegendem Bedienfeld

Lieferumfang Ober- und Unterteil, 1 selbstformende Schraube

schließen

A9066319

SMART-CASE M, Ausf. VI
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
96x47x24mm
IP 40
A9066419 SMART-CASE M, Ausf. VI

A9066419

SMART-CASE M, Ausf. VI Zweiteiliges, ergonomisches Handgehäuse mit frontseitiger Rastung und Verschraubung. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil. Polierte Frontfläche für optimalen Wirkungsgrad bei Infrarot-Anwendungen.

Ausführung Oberteil mit vertieft liegendem Bedienfeld

Lieferumfang Ober- und Unterteil, 1 selbstformende Schraube

schließen

A9066419

SMART-CASE M, Ausf. VI
Produkt Ihrem Warenkorb hinzugefügt
PMMA (IR) (UL 94 HB)
schwarz RAL 9005
96x47x24mm
IP 40

Zubehör

A9166004 Zugentlastungs-Set

A9166004

Zugentlastungs-Set Zur Zugentlastung kabelgebundener Anwendungen. Montage im Gehäuse oder Sockel.

Lieferumfang 2 vorgeformte Zugentlastungsschellen, 2 selbstformende Schrauben

schließen

A9166004

Zugentlastungs-Set
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
A9193032 Federkontakt

A9193032

Federkontakt Federkontakt, rund mit Kugelspitze und Bund zur Übertragung von Ladestrom. Bohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Anlöten einer Litze an die starre Mantelfäche oder Printmontage. Belastbar bis 3 A. 1,5 mm Hub, 0,3 N. Geringster Übergangswiderstand.

Lieferumfang 1 Federkontakt

schließen

A9193032

Federkontakt
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für A9166039

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ABS (UL 94 HB)
Farbe
schwarz RAL 9005
Standards
RoHS konform
REACH konform
Platinenlänge Unterteil
75 mm
Platinenbreite Unterteil
52 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
40 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
