A9056208 SENSO-CASE M
Scroll

A9056208

SENSO-CASE M

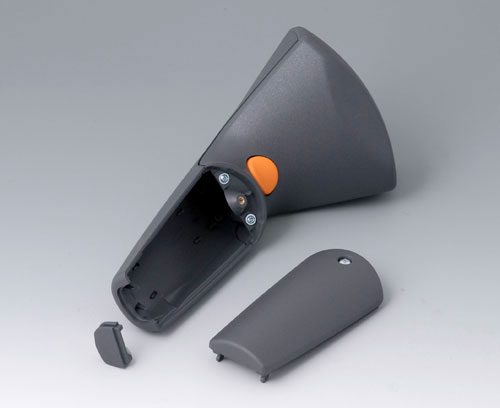

Gehäuse für ergonomische Einhandbedienung. Vertieft liegende Fläche für Bedien- und Anzeigeelemente. Befestigungsdome für Platinen im Oberteil. Platz für 9 V-Flachbatterie oder Batteriefach 2 x AA (Zubehör). Kabeltülle (Zubehör) alternativ einsetzbar. Ausstattung: mit einpoligem Schließer (max. 28 V/100 mA).

Lieferumfang

Ober- und Unterteil, Formteil, Batteriefachdeckel, Schließer-Set mit Anschlusskabel, Montage-Set

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für A9056208

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

A9156001 Batteriehalter, 2 x AA

A9156001

Batteriehalter, 2 x AA Für 2 x 1,5 V Mignon-Zellen (AA). Kontakte passend für den Drucknopfanschluss (sep. Zubehör).

Lieferumfang 1 Batteriehalter

schließen

A9156001

Batteriehalter, 2 x AA
Produkt Ihrem Warenkorb hinzugefügt
PP
schwarz RAL 9005
A9156002 Druckknopfanschluss, 1 x 9 V (PP3)

A9156002

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Mit Schutzgehäuse. Kabelabgang seitlich. Kabellänge ca. 152 mm. Durchmesser der Kontakte = 5,7 / 5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3) oder den Batteriehalter A9156001.

Lieferumfang 1 Druckknopfanschluss

schließen

A9156002

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt
A9156003 Batteriehalter, 1 x 9 V (PP3)

A9156003

Batteriehalter, 1 x 9 V (PP3) Für 1 x 9 V-Flachbatterie (PP3).

Lieferumfang 1 Batteriehalter, 2 selbstformende Schrauben

schließen

A9156003

Batteriehalter, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt

Zubehör "Schutz"

A9166004 Zugentlastungs-Set

A9166004

Zugentlastungs-Set Zur Zugentlastung kabelgebundener Anwendungen. Montage im Gehäuse oder Sockel.

Lieferumfang 2 vorgeformte Zugentlastungsschellen, 2 selbstformende Schrauben

schließen

A9166004

Zugentlastungs-Set
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
A9166101 Kabeltülle, 5,0 - 5,9

A9166101

Kabeltülle, 5,0 - 5,9 Die steckbare Kabeltülle bildet einen formschönen Anschluss bei kabelgebundenen Anwendungen. Verwendung: Für Kabel Ø 5,0 - 5,9 mm.

Lieferumfang 1 Kabeltülle

schließen

A9166101

Kabeltülle, 5,0 - 5,9
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
vulkan
A9166131 Kabeltülle, 4,2 - 5,0

A9166131

Kabeltülle, 4,2 - 5,0 Die steckbare Kabeltülle bildet einen formschönen Anschluss bei kabelgebundenen Anwendungen. Verwendung: Für Kabel Ø 4,2 - 5,0 mm.

Lieferumfang 1 Kabeltülle

schließen

A9166131

Kabeltülle, 4,2 - 5,0
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
vulkan
A9166161 Kabeltülle, 3,4 - 4,2

A9166161

Kabeltülle, 3,4 - 4,2 Die steckbare Kabeltülle bildet einen formschönen Anschluss bei kabelgebundenen Anwendungen. Verwendung: Für Kabel Ø 3,4 - 4,2 mm.

Lieferumfang 1 Kabeltülle

schließen

A9166161

Kabeltülle, 3,4 - 4,2
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
vulkan

Zubehör "Wand/Halter"

A9156005 Klebefolie

A9156005

Klebefolie Zur selbstklebenden Montage der Halter. Doppelseitige Klebefolie mit Schaumstoffträger.

Lieferumfang 1 Stück

schließen

A9156005

Klebefolie
Produkt Ihrem Warenkorb hinzugefügt
A9156308 Halter

A9156308

Halter Spezieller Halter für SENSO-CASE zur sicheren Aufbewahrung kabelgebundener oder drahtloser Geräte. Die Befestigung erfolgt an der Wand oder sonstigen Untergründen durch handelsübliche Schrauben oder mittels Klebefolie (sep. Artikel).

Lieferumfang 1 Halter

schließen

A9156308

Halter
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
lava

Zubehör "Tragen"

A9100002 Ringöse

A9100002

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100002

Ringöse
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für A9056208

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ABS (UL 94 HB)
Schutzart
IP 41
Farbe
Gehäuse lava,
Schließerkappe orange
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
180 mm
Breite
86 mm
Höhe
45 mm
Platinenlänge Oberteil
74 mm
Platinenbreite Oberteil
74 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
97 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
