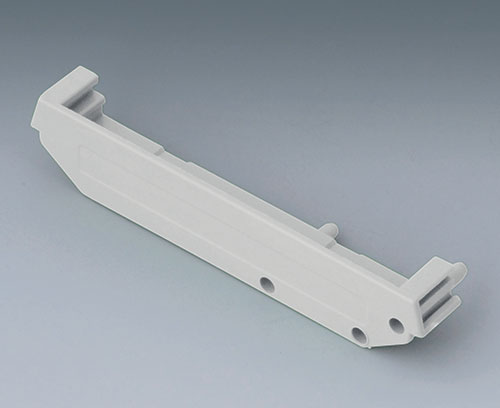

B6724333 RAILTEC SUP. 72, Endstück
Scroll

B6724333

RAILTEC SUP. 72, Endstück

Modulare Bauweise mit Steckverbindung. Mindestbestandteile pro Support: 2 Endstücke. Die Kombination mit Zwischenteilen (sep. Artikel) ermöglicht eine optimale Anpassung an die jeweilige Größenanforderung. Die Platinenbreiten ergeben sich aus der Addition der entsprechenden Maße der Einzelteile.

Lieferumfang

1 Endstück

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für B6724333

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Systemkomponenten zum Komplettieren

B6724330 RAILTEC SUP. 72, Zwischenteil

B6724330

RAILTEC SUP. 72, Zwischenteil Zwischenteile ermöglichen eine optimale Anpassung an die jeweilige Größenanforderung. Modulare Bauweise mit Steckverbindung. 2 Endstücke mit/ohne Fuß (sep. Artikel) zur Komplettierung erforderlich. Die Platinenbreiten ergeben sich aus der Addition der entsprechenden Maße der Einzelteile.

Lieferumfang 1 Zwischenteil

schließen

B6724330

RAILTEC SUP. 72, Zwischenteil
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (30) (UL 94 V-0)
lichtgrau
82x11,25x16mm
B6724331 RAILTEC SUP. 72, Zwischenteil

B6724331

RAILTEC SUP. 72, Zwischenteil Zwischenteile ermöglichen eine optimale Anpassung an die jeweilige Größenanforderung. Modulare Bauweise mit Steckverbindung. 2 Endstücke mit/ohne Fuß (sep. Artikel) zur Komplettierung erforderlich. Die Platinenbreiten ergeben sich aus der Addition der entsprechenden Maße der Einzelteile.

Lieferumfang 1 Zwischenteil

schließen

B6724331

RAILTEC SUP. 72, Zwischenteil
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (30) (UL 94 V-0)
lichtgrau
82x22,5x16mm
B6724332 RAILTEC SUP. 72, Zwischenteil

B6724332

RAILTEC SUP. 72, Zwischenteil Zwischenteile ermöglichen eine optimale Anpassung an die jeweilige Größenanforderung. Modulare Bauweise mit Steckverbindung. 2 Endstücke mit/ohne Fuß (sep. Artikel) zur Komplettierung erforderlich. Die Platinenbreiten ergeben sich aus der Addition der entsprechenden Maße der Einzelteile.

Lieferumfang 1 Zwischenteil

schließen

B6724332

RAILTEC SUP. 72, Zwischenteil
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (30) (UL 94 V-0)
lichtgrau
82x45x16mm
B6724337 RAILTEC SUP. 72, Fuß

B6724337

RAILTEC SUP. 72, Fuß Verwendbar für Zwischenteil und Endstück ohne Fuß. Passend für DIN EN 60715 (TH35, G32 und TH15).

Lieferumfang 1 Fuß

schließen

B6724337

RAILTEC SUP. 72, Fuß
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (30) (UL 94 V-0)
lichtgrau

Zubehör "Wand/Halter"

B6824532 Wandhalter-Set für SUP. 72

B6824532

Wandhalter-Set für SUP. 72 Ermöglicht eine direkte Wandmontage, geeignet für Endstücke ohne Fuß.

Lieferumfang 2 Stück als Set

schließen

B6824532

Wandhalter-Set für SUP. 72
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (30) (UL 94 V-0)
lichtgrau

Produktoptionen für B6724333

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
PA 6 (30) (UL 94 V-0)
Farbe
lichtgrau
Standards
RoHS konform
REACH konform
Länge
82 mm
Breite
11,2 mm
Höhe
16 mm
Platinenlänge Unterteil
72 mm
Platinenbreite Unterteil
10 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
4 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Großbritannien
