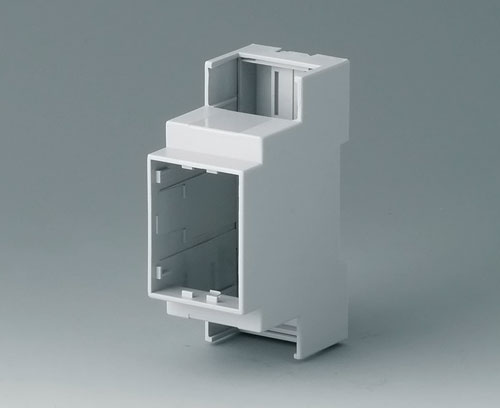

B6701100 RAILTEC C, 2 Module, Ausf. I
Scroll

B6701100

RAILTEC C, 2 Module, Ausf. I

Gehäuse mit 2 offenen Anschlussseiten - für max. 2 Klemmenabdeckungen (Zubehör). Einfache und schnelle Rastmontage auf DIN-Schienen EN 60715 (TH35). Unterteil mit Befestigungsdomen. Vertikale und horizontale Führungen für zusätzliche Platinen vorhanden. Einfaches Verrasten aller Gehäuseteile. Klemmenabdeckung, Rahmen, Frontplatte, Frontdeckel konvex als Zubehör erhältlich.

Ausführung

Front offen, Anschlussseite mit freiem Durchgang

Lieferumfang

1 Unterteil, 2 Rastclips, 1 Oberteil

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für B6701100

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Wand/Halter"

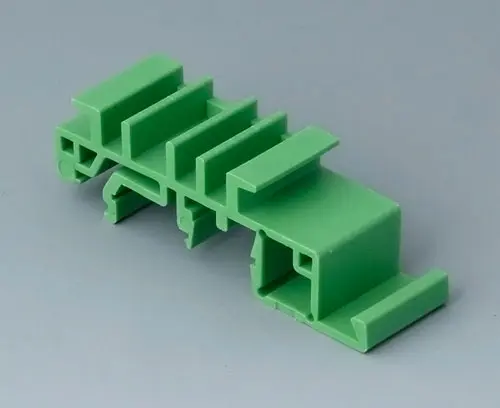

B6811542 DIN-Schienen-Adapter

B6811542

DIN-Schienen-Adapter Passend für DIN EN 60715 (TH35, G32, TH15).

Lieferumfang 1 Stück

schließen

B6811542

DIN-Schienen-Adapter
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 V-0)
grün

Zubehör "Klemmen"

B6601222 Stiftleiste, Raster 5,08

B6601222

Stiftleiste, Raster 5,08 Stiftleiste "Platine", Raster 5,08. 5-polig.

Lieferumfang 1 Stück

schließen

B6601222

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 V-0)
B6601223 Stiftleiste, Raster 5,08

B6601223

Stiftleiste, Raster 5,08 Stiftleiste "Stecker", Raster 5,08. 5-polig.

Lieferumfang 1 Stück

schließen

B6601223

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 V-0)
B6606222 Stiftleiste, Raster 5,08

B6606222

Stiftleiste, Raster 5,08 Stiftleiste "Platine", Raster 5,08. 2-polig.

Lieferumfang 1 Stück

schließen

B6606222

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 V-0)
B6606223 Stiftleiste, Raster 5,08

B6606223

Stiftleiste, Raster 5,08 Stiftleiste "Stecker", Raster 5,08. 2-polig.

Lieferumfang 1 Stück

schließen

B6606223

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 V-0)

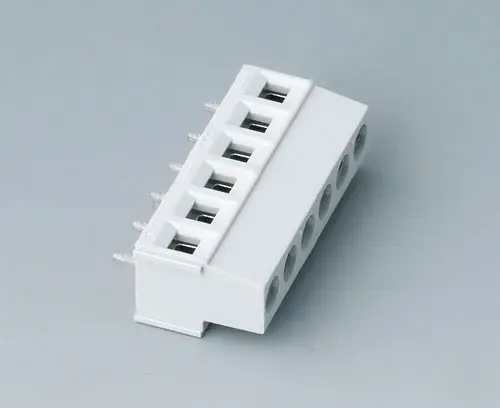

B6801650 Printklemme, Raster 5,08

B6801650

Printklemme, Raster 5,08 Printklemme, Raster 5,08. 6-polig.

Lieferumfang 1 Stück

schließen

B6801650

Printklemme, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
PA 68 (UL 94 V-0)
lichtgrau

Zubehör "Klemmenabdeckung"

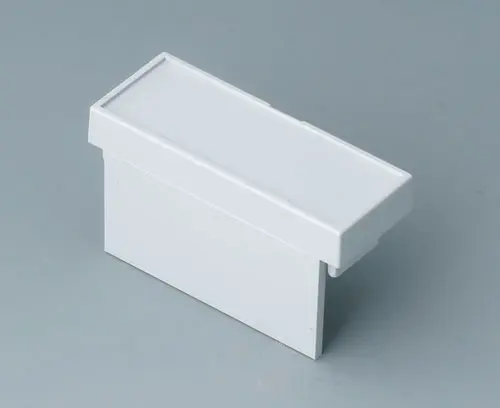

B6801111 Klemmenabdeckung, geschlossen

B6801111

Klemmenabdeckung, geschlossen Montage durch einfaches Verrasten.

Ausführung Geschlossen

Lieferumfang 1 Stück

schließen

B6801111

Klemmenabdeckung, geschlossen
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau

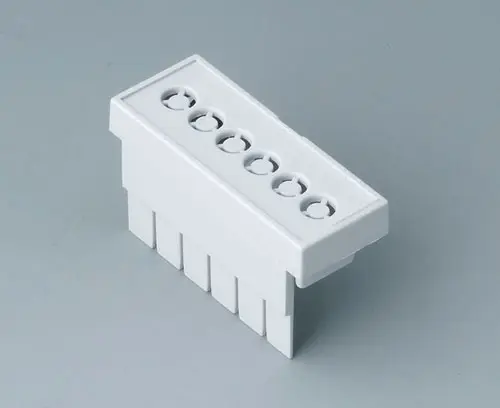

B6801112 Klemmenabdeckung, perforiert, 5,08

B6801112

Klemmenabdeckung, perforiert, 5,08 Montage durch einfaches Verrasten.

Ausführung 6 Pole (abgestimmt auf den Einsatz von Printklemmen, Raster 5,08)

Lieferumfang 1 Stück

schließen

B6801112

Klemmenabdeckung, perforiert, 5,08
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau

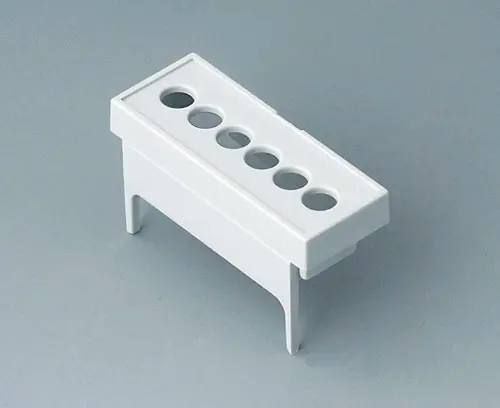

B6801113 Klemmenabdeckung, mit Bohrungen, 5,08

B6801113

Klemmenabdeckung, mit Bohrungen, 5,08 Montage durch einfaches Verrasten.

Ausführung 6 Pole (abgestimmt auf den Einsatz von Printklemmen, Raster 5,08)

Lieferumfang 1 Stück

schließen

B6801113

Klemmenabdeckung, mit Bohrungen, 5,08
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau

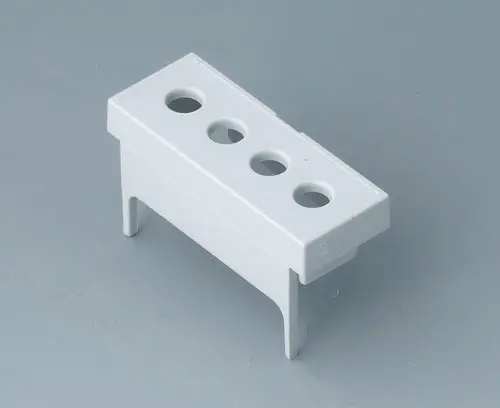

B6801114 Klemmenabdeckung, mit Bohr., 7,5 & 7,62

B6801114

Klemmenabdeckung, mit Bohr., 7,5 & 7,62 Montage durch einfaches Verrasten.

Ausführung 4 Pole (abgestimmt auf den Einsatz von Printklemmen, Raster 7,5 & 7,62)

Lieferumfang 1 Stück

schließen

B6801114

Klemmenabdeckung, mit Bohr., 7,5 & 7,62
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau

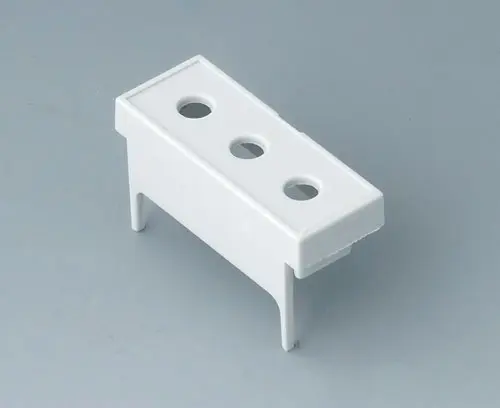

B6801115 Klemmenabdeckung, mit Bohrungen, 10,16

B6801115

Klemmenabdeckung, mit Bohrungen, 10,16 Montage durch einfaches Verrasten.

Ausführung 3 Pole (abgestimmt auf den Einsatz von Printklemmen, Raster 10,16)

Lieferumfang 1 Stück

schließen

B6801115

Klemmenabdeckung, mit Bohrungen, 10,16
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau

Zubehör

B6801100 Frontplatte, 2 Module

B6801100

Frontplatte, 2 Module Zum Rasten.

Lieferumfang 1 Frontplatte

schließen

B6801100

Frontplatte, 2 Module
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau
32x42mm

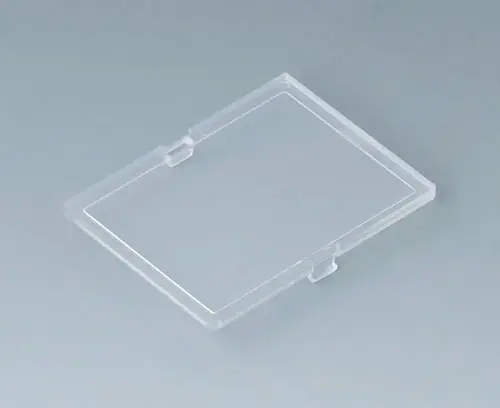

B6801200 Frontplatte, 2 Module

B6801200

Frontplatte, 2 Module Zum Rasten.

Lieferumfang 1 Frontplatte

schließen

B6801200

Frontplatte, 2 Module
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transparent
32x42mm

Produktoptionen für B6701100

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
PC (UL 94 V-0)
Farbe
Unter- und Oberteil lichtgrau,
Rastclip schwarz/transluzent
Standards
RoHS konform
DIN EN 60715 TH35
REACH konform
Breite
36 mm
Höhe
90 mm
Tiefe
58 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Sonstige Informationen

Gewicht/1 Stück
32 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Großbritannien
