B4146597 Einbau-Montage-Set L, hoch
Scroll

B4146597

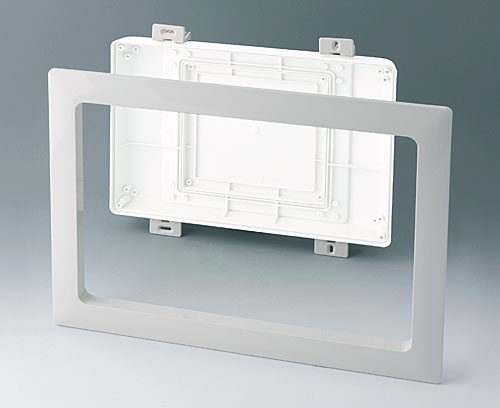

Einbau-Montage-Set L, hoch

Für den Einbau der INTERFACE-TERMINAL Gehäuse in die Wand, in Frontplatten, Maschinen oder Anlagen. Nur in Kombination mit Bodenplatte oder Gehäuserückseite offen einsetzbar. Einfache Installation: Halter an das fertig bestückte Gehäuse montieren. Gehäuse mit den Haltern in die Wand/Frontplatte einsetzen und ausrichten. Montagelöcher anzeichnen und bohren. Anschließend das Gehäuse mit den Haltern von vorne verschrauben und die Designblende aufstecken.

Ausführung

Halter abgestimmt auf Unterteil hoch

Lieferumfang

4 Halter, Montage-Set, Designblende

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für B4146597

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Systemkomponenten zum Komplettieren

B4046407 Oberteil L

B4046407

Oberteil L Baugruppe: Passend für Unterteil Ausf. I. Zum Schutz der Elektronik. Integrierte Schraubdome für die Platinenbefestigung. Vertieft liegende Fläche zum Schutz der Folientastatur. Befestigung von hinten.

Lieferumfang 1 Oberteil, Montage-Set

schließen

B4046407

Oberteil L
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
275x195x25,5mm
B4046757 Unterteil L hoch, Ausf. I

B4046757

Unterteil L hoch, Ausf. I Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.

Ausführung Für Montage Oberteil oder Frontplatte Al geeignet (sep. Artikel)

Lieferumfang 1 Unterteil hoch

schließen

B4046757

Unterteil L hoch, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
275x195x36,5mm
IP 54 opt.
B4046767 Unterteil L hoch, Ausf. II

B4046767

Unterteil L hoch, Ausf. II Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.

Ausführung Für Montage Frontplatte ABS oder Glaspanel geeignet (sep. Artikel)

Lieferumfang 1 Unterteil hoch

schließen

B4046767

Unterteil L hoch, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
275x195x36,5mm
IP 54 opt.
B4146106 Frontplatte L

B4146106

Frontplatte L Baugruppe: Passend für Unterteil Ausf. I. Für den Einbau von Bedienelementen aller Art.

Lieferumfang 1 Frontplatte, Montage-Set

schließen

B4146106

Frontplatte L
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
271,5x191,5x2mm
B4146107 Frontplatte L

B4146107

Frontplatte L Baugruppe: Passend für Unterteil Ausf. II. Für den Einbau von Bedienelementen aller Art.

Lieferumfang 1 Frontplatte, Montage-Set

schließen

B4146107

Frontplatte L
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
275,6x195,6x15,5mm
B4146203 Glaspanel L

B4146203

Glaspanel L Baugruppe: Passend für Unterteil Ausf. II. Designfront ohne Bedruckung. Verschiedene Medien und Umgebungsparameter wirken sich auf die Haftung der Klebefolien aus. Bitte prüfen Sie vor Verwendung, ob sich diese für Ihren Einsatz eignet.

Ausführung Sicherheitsglas mit Antireflexbeschichtung, hoher Kratzfestigkeit, sehr reinigungsfreundlich

Lieferumfang 1 Glaspanel inkl. Befestigungsrahmen und Klebefolie

schließen

B4146203

Glaspanel L
Produkt Ihrem Warenkorb hinzugefügt
Glas
glasklar
275,6x195,6x17,7mm
B4146257 Bodenplatte mit Rastleisten L

B4146257

Bodenplatte mit Rastleisten L Baugruppe: Passend für Unterteil Ausf. I und II, zum Verschrauben.

Lieferumfang 1 Bodenplatte, 2 Rastleisten, Montage-Set

schließen

B4146257

Bodenplatte mit Rastleisten L
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002

Zubehör "Schutz"

B4146005 Dichtung L (Unterteil - Frontdesign)

B4146005

Dichtung L (Unterteil - Frontdesign) Verwendung: Zur Erhöhung der Schutzart . Verwendung zwischen Unterteil und Frontdesign (Oberteil / Frontplatte Al / Frontplatte ABS oder Glaspanel).

Lieferumfang 1 Dichtung

schließen

B4146005

Dichtung L (Unterteil - Frontdesign)
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
B4146006 Dichtung L (Unterteil - Sockel/Bodenpl./Bat.fach ...)

B4146006

Dichtung L (Unterteil - Sockel/Bodenpl./Bat.fach ...) Zur Erhöhung der Schutzart. Verwendung zwischen
- Unterteil und Sockel / Bodenplatte / Batteriefach sowie
- Sockel und Sockeldeckel (Ausführung Sockel für Ladestation, Gehäuseablage Mobil).

Lieferumfang 1 Dichtung

schließen

B4146006

Dichtung L (Unterteil - Sockel/Bodenpl./Bat.fach ...)
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)

Produktoptionen für B4146597

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ABS (UL 94 HB)
Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Breite
325 mm
Höhe
251 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Gruppe)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
166 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
