B4144597 Einbau-Montage-Set M, hoch
Scroll

B4144597

Einbau-Montage-Set M, hoch

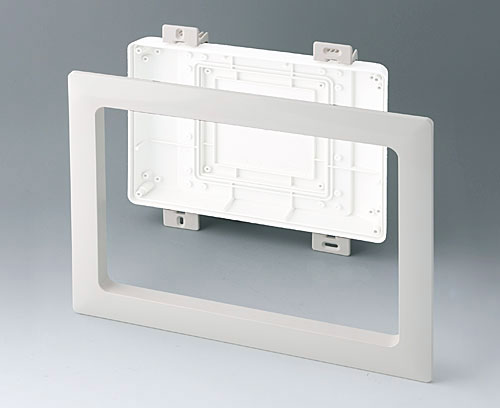

Für den Einbau der INTERFACE-TERMINAL Gehäuse in die Wand, in Frontplatten, Maschinen oder Anlagen. Nur in Kombination mit Bodenplatte oder Gehäuserückseite offen einsetzbar. Einfache Installation: Halter an das fertig bestückte Gehäuse montieren. Gehäuse mit den Haltern in die Wand/Frontplatte einsetzen und ausrichten. Montagelöcher anzeichnen und bohren. Anschließend das Gehäuse mit den Haltern von vorne verschrauben und die Designblende aufstecken.

Ausführung

Halter abgestimmt auf Unterteil hoch

Lieferumfang

4 Halter, Montage-Set, Designblende

2D PDF Zeichnung
