Mindestbestandteile (für Einzelteile)
1 Unterteil, Ausf. I.
1 Frontdesign (Oberteil oder Frontplatte Al).

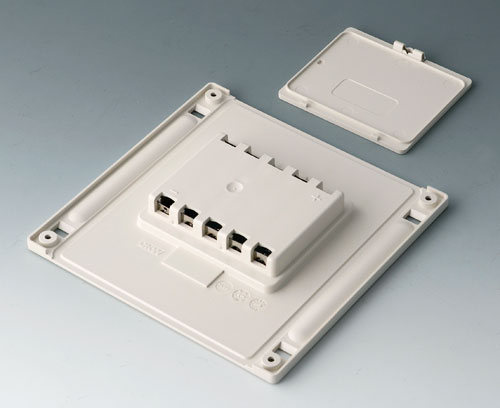

1 Batteriefach und -deckel.
oder
1 Unterteil, Ausf. II.
1 Frontdesign (Frontplatte ABS oder Glaspanel).
1 Batteriefach und -deckel.
Systemkomponenten zum Komplettieren
B4044407
Oberteil M
Baugruppe: Passend für Unterteil Ausf. I. Zum Schutz der Elektronik. Integrierte Schraubdome für die Platinenbefestigung. Vertieft liegende Fläche zum Schutz der Folientastatur. Befestigung von hinten.
Lieferumfang
1 Oberteil, Montage-Set
schließen
Oberteil M
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225x165x14mm
B4044707
Unterteil M flach, Ausf. I
Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.
Ausführung
Für Montage Oberteil oder Frontplatte Al geeignet (sep. Artikel)
Lieferumfang
1 Unterteil flach
schließen
Unterteil M flach, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225x165x25,5mm
IP 54 opt.
B4044717
Unterteil M flach, Ausf. II
Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.
Ausführung
Für Montage Frontplatte ABS oder Glaspanel geeignet (sep. Artikel)
Lieferumfang
1 Unterteil flach
schließen
Unterteil M flach, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225x165x25,5mm
IP 54 opt.
B4044757
Unterteil M hoch, Ausf. I
Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.
Ausführung
Für Montage Oberteil oder Frontplatte Al geeignet (sep. Artikel)
Lieferumfang
1 Unterteil hoch
schließen
Unterteil M hoch, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225x165x35,5mm
IP 54 opt.
B4044767
Unterteil M hoch, Ausf. II
Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.
Ausführung
Für Montage Frontplatte ABS oder Glaspanel geeignet (sep. Artikel)
Lieferumfang
1 Unterteil hoch
schließen
Unterteil M hoch, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225x165x35,5mm
IP 54 opt.
B4144106
Frontplatte M
Baugruppe: Passend für Unterteil Ausf. I. Für den Einbau von Bedienelementen aller Art.
Lieferumfang
1 Frontplatte, Montage-Set
schließen
Frontplatte M
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
221,5x161,5x2mm
B4144107
Frontplatte M
Baugruppe: Passend für Unterteil Ausf. II. Für den Einbau von Bedienelementen aller Art.
Lieferumfang
1 Frontplatte, Montage-Set
schließen
Frontplatte M
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225,6x165,6x15,5mm
B4144203
Glaspanel M
Baugruppe: Passend für Unterteil Ausf. II. Designfront ohne Bedruckung. Verschiedene Medien und Umgebungsparameter wirken sich auf die Haftung der Klebefolien aus. Bitte prüfen Sie vor Verwendung, ob sich diese für Ihren Einsatz eignet.
Ausführung
Sicherheitsglas mit Antireflexbeschichtung, hoher Kratzfestigkeit, sehr reinigungsfreundlich
Lieferumfang
1 Glaspanel inkl. Befestigungsrahmen und Klebefolie
schließen
Glaspanel M
Produkt Ihrem Warenkorb hinzugefügt
Glas
glasklar
225,6x165,6x17,7mm
Zubehör "Schutz"
B4144005
Dichtung M (Unterteil - Frontdesign)
Zur Erhöhung der Schutzart. Verwendung zwischen Unterteil und Frontdesign (Oberteil / Frontplatte Al / Frontplatte ABS oder Glaspanel).
Lieferumfang
1 Dichtung
schließen
Dichtung M (Unterteil - Frontdesign)
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
B4144006
Dichtung M (Unterteil - Sockel/Bodenpl./Bat.fach ...)
Zur Erhöhung der Schutzart. Verwendung zwischen
- Unterteil und Sockel / Bodenplatte / Batteriefach sowie
- Sockel und Sockeldeckel (Ausführung Sockel für Ladestation, Gehäuseablage Mobil).
Lieferumfang
1 Dichtung
schließen
Dichtung M (Unterteil - Sockel/Bodenpl./Bat.fach ...)
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
Zubehör
A9178007
Kontakte, männlich
Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.
Lieferumfang
1 Stück
schließen
Kontakte, männlich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
A9178008
Kontakte, weiblich
Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.
Lieferumfang
1 Stück
schließen
Kontakte, weiblich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
Mindestbestandteile (für Einzelteile)
1 Unterteil, Ausf. I.
1 Frontdesign (Oberteil oder Frontplatte Al).
1 Batteriefach und -deckel oder Bodenplatte mit Griffmulde.
1 Sockel – Ladestation, Gehäuseablage –
oder
1 Unterteil, Ausf. II.
1 Frontdesign (Frontplatte ABS oder Glaspanel).
1 Batteriefach und -deckel oder Bodenplatte mit Griffmulde.
1 Sockel – Ladestation, Gehäuseablage –
Systemkomponenten zum Komplettieren
B4044407
Oberteil M
Baugruppe: Passend für Unterteil Ausf. I. Zum Schutz der Elektronik. Integrierte Schraubdome für die Platinenbefestigung. Vertieft liegende Fläche zum Schutz der Folientastatur. Befestigung von hinten.
Lieferumfang
1 Oberteil, Montage-Set
schließen
Oberteil M
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225x165x14mm
B4044707
Unterteil M flach, Ausf. I
Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.
Ausführung
Für Montage Oberteil oder Frontplatte Al geeignet (sep. Artikel)
Lieferumfang
1 Unterteil flach
schließen
Unterteil M flach, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225x165x25,5mm
IP 54 opt.
B4044717
Unterteil M flach, Ausf. II
Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.
Ausführung
Für Montage Frontplatte ABS oder Glaspanel geeignet (sep. Artikel)
Lieferumfang
1 Unterteil flach
schließen
Unterteil M flach, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225x165x25,5mm
IP 54 opt.
B4044757
Unterteil M hoch, Ausf. I
Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.
Ausführung
Für Montage Oberteil oder Frontplatte Al geeignet (sep. Artikel)
Lieferumfang
1 Unterteil hoch
schließen
Unterteil M hoch, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225x165x35,5mm
IP 54 opt.
B4044767
Unterteil M hoch, Ausf. II
Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.
Ausführung
Für Montage Frontplatte ABS oder Glaspanel geeignet (sep. Artikel)
Lieferumfang
1 Unterteil hoch
schließen
Unterteil M hoch, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225x165x35,5mm
IP 54 opt.
B4044837
Sockel M - Ladestation, Gehäuseablage Mobil -
Baugruppe: Passend für Gehäuse mit Batteriefach oder Bodenplatte mit Griffmulde. Ergonomisch günstige Formgebung bei Pult- und Wandanwendung vorteilhaft. Wahlweise zum Einhängen der Gehäuse bei Pultanwendungen oder mit Rastmechnismus für gesicherte Wand- und Pultapplikationen auszustatten. Ablage des Gehäuses, je nach Anforderung längs- oder breitenorientiert, siehe Montageanleitung. Kontakte für einfache Daten- und Ladestromübertragung als Zubehör.
Lieferumfang
1 Sockel, 1 Sockeldeckel, 2 Abdeckkappen, Montage-Set
schließen
Sockel M - Ladestation, Gehäuseablage Mobil -
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
153x153x70mm
B4144106
Frontplatte M
Baugruppe: Passend für Unterteil Ausf. I. Für den Einbau von Bedienelementen aller Art.
Lieferumfang
1 Frontplatte, Montage-Set
schließen
Frontplatte M
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
221,5x161,5x2mm
B4144107
Frontplatte M
Baugruppe: Passend für Unterteil Ausf. II. Für den Einbau von Bedienelementen aller Art.
Lieferumfang
1 Frontplatte, Montage-Set
schließen
Frontplatte M
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225,6x165,6x15,5mm
B4144203
Glaspanel M
Baugruppe: Passend für Unterteil Ausf. II. Designfront ohne Bedruckung. Verschiedene Medien und Umgebungsparameter wirken sich auf die Haftung der Klebefolien aus. Bitte prüfen Sie vor Verwendung, ob sich diese für Ihren Einsatz eignet.
Ausführung
Sicherheitsglas mit Antireflexbeschichtung, hoher Kratzfestigkeit, sehr reinigungsfreundlich
Lieferumfang
1 Glaspanel inkl. Befestigungsrahmen und Klebefolie
schließen
Glaspanel M
Produkt Ihrem Warenkorb hinzugefügt
Glas
glasklar
225,6x165,6x17,7mm
Zubehör "Schutz"
B4144005
Dichtung M (Unterteil - Frontdesign)
Zur Erhöhung der Schutzart. Verwendung zwischen Unterteil und Frontdesign (Oberteil / Frontplatte Al / Frontplatte ABS oder Glaspanel).
Lieferumfang
1 Dichtung
schließen
Dichtung M (Unterteil - Frontdesign)
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
B4144006
Dichtung M (Unterteil - Sockel/Bodenpl./Bat.fach ...)
Zur Erhöhung der Schutzart. Verwendung zwischen
- Unterteil und Sockel / Bodenplatte / Batteriefach sowie
- Sockel und Sockeldeckel (Ausführung Sockel für Ladestation, Gehäuseablage Mobil).
Lieferumfang
1 Dichtung
schließen
Dichtung M (Unterteil - Sockel/Bodenpl./Bat.fach ...)
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
Zubehör
A9178007
Kontakte, männlich
Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.
Lieferumfang
1 Stück
schließen
Kontakte, männlich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
A9178008
Kontakte, weiblich
Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.
Lieferumfang
1 Stück
schließen
Kontakte, weiblich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
Mindestbestandteile
1 Unterteil, Ausf. I.
1 Frontdesign (Oberteil oder Frontplatte Al).
1 Batteriefach und -deckel oder 1 Bodenplatte mit Griffmulde.
1 Wandhalter.
oder
1 Unterteil, Ausf. II.
1 Frontdesign (Frontplatte ABS oder Glaspanel).
1 Batteriefach und -deckel oder 1 Bodenplatte mit Griffmulde.
1 Wandhalter.
Systemkomponenten zum Komplettieren
B4044407
Oberteil M
Baugruppe: Passend für Unterteil Ausf. I. Zum Schutz der Elektronik. Integrierte Schraubdome für die Platinenbefestigung. Vertieft liegende Fläche zum Schutz der Folientastatur. Befestigung von hinten.
Lieferumfang
1 Oberteil, Montage-Set
schließen
Oberteil M
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225x165x14mm
B4044707
Unterteil M flach, Ausf. I
Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.
Ausführung
Für Montage Oberteil oder Frontplatte Al geeignet (sep. Artikel)
Lieferumfang
1 Unterteil flach
schließen
Unterteil M flach, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225x165x25,5mm
IP 54 opt.
B4044717
Unterteil M flach, Ausf. II
Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.
Ausführung
Für Montage Frontplatte ABS oder Glaspanel geeignet (sep. Artikel)
Lieferumfang
1 Unterteil flach
schließen
Unterteil M flach, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225x165x25,5mm
IP 54 opt.
B4044757
Unterteil M hoch, Ausf. I
Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.
Ausführung
Für Montage Oberteil oder Frontplatte Al geeignet (sep. Artikel)
Lieferumfang
1 Unterteil hoch
schließen
Unterteil M hoch, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225x165x35,5mm
IP 54 opt.
B4044767
Unterteil M hoch, Ausf. II
Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.
Ausführung
Für Montage Frontplatte ABS oder Glaspanel geeignet (sep. Artikel)
Lieferumfang
1 Unterteil hoch
schließen
Unterteil M hoch, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225x165x35,5mm
IP 54 opt.
B4144106
Frontplatte M
Baugruppe: Passend für Unterteil Ausf. I. Für den Einbau von Bedienelementen aller Art.
Lieferumfang
1 Frontplatte, Montage-Set
schließen
Frontplatte M
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
221,5x161,5x2mm
B4144107
Frontplatte M
Baugruppe: Passend für Unterteil Ausf. II. Für den Einbau von Bedienelementen aller Art.
Lieferumfang
1 Frontplatte, Montage-Set
schließen
Frontplatte M
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
225,6x165,6x15,5mm
B4144203
Glaspanel M
Baugruppe: Passend für Unterteil Ausf. II. Designfront ohne Bedruckung. Verschiedene Medien und Umgebungsparameter wirken sich auf die Haftung der Klebefolien aus. Bitte prüfen Sie vor Verwendung, ob sich diese für Ihren Einsatz eignet.
Ausführung
Sicherheitsglas mit Antireflexbeschichtung, hoher Kratzfestigkeit, sehr reinigungsfreundlich
Lieferumfang
1 Glaspanel inkl. Befestigungsrahmen und Klebefolie
schließen
Glaspanel M
Produkt Ihrem Warenkorb hinzugefügt
Glas
glasklar
225,6x165,6x17,7mm
B4144247
Wandhalter M
Verdeckte Wandbefestigung. Das komplette Gehäuse (Ausführung mit Batteriefach bzw. Bodenplatte mit Griffmulde) kann mittels des Wandhalters in geschlossenem Zustand an die Wand montiert, fixiert und auch wieder abgenommen werden.
Lieferumfang
1 Wandhalter mit Rastmechanismus
schließen
Wandhalter M
Produkt Ihrem Warenkorb hinzugefügt
ABS
(UL 94 HB)
grauweiß RAL 9002
Zubehör "Schutz"
B4144005
Dichtung M (Unterteil - Frontdesign)
Zur Erhöhung der Schutzart. Verwendung zwischen Unterteil und Frontdesign (Oberteil / Frontplatte Al / Frontplatte ABS oder Glaspanel).
Lieferumfang
1 Dichtung
schließen
Dichtung M (Unterteil - Frontdesign)
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
B4144006
Dichtung M (Unterteil - Sockel/Bodenpl./Bat.fach ...)
Zur Erhöhung der Schutzart. Verwendung zwischen
- Unterteil und Sockel / Bodenplatte / Batteriefach sowie
- Sockel und Sockeldeckel (Ausführung Sockel für Ladestation, Gehäuseablage Mobil).
Lieferumfang
1 Dichtung
schließen
Dichtung M (Unterteil - Sockel/Bodenpl./Bat.fach ...)
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
Zubehör
A9178007
Kontakte, männlich
Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.
Lieferumfang
1 Stück
schließen
Kontakte, männlich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
A9178008
Kontakte, weiblich
Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.
Lieferumfang
1 Stück
schließen
Kontakte, weiblich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
Produktoptionen für B4144047
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
Aluminium-Profilgehäuse
In den Warenkorb legen
