B4142257 Bodenplatte mit Rastleisten S
Scroll

B4142257

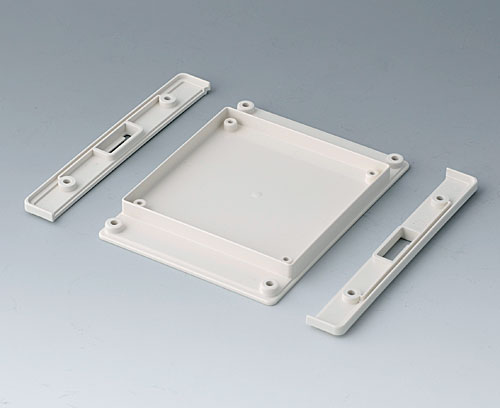

Bodenplatte mit Rastleisten S

Baugruppe: Passend für Unterteil Ausf. I und II, zum Verschrauben.

Lieferumfang

1 Bodenplatte, 2 Rastleisten, Montage-Set

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für B4142257

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Pult / Wand

Einbau

Mindestbestandteile
1 Unterteil, Ausf. I.
1 Frontdesign (Oberteil).
1 Bodenplatte.
1 Einbau-Montage-Set.

oder

1 Unterteil, Ausf. II.
1 Frontdesign (Frontplatte ABS oder Glaspanel).
1 Bodenplatte.
1 Einbau-Montage-Set.

Systemkomponenten zum Komplettieren

B4042407 Oberteil S

B4042407

Oberteil S Baugruppe: Passend für Unterteil Ausf. I. Zum Schutz der Elektronik. Integrierte Schraubdome für die Platinenbefestigung. Vertieft liegende Fläche zum Schutz der Folientastatur. Befestigung von hinten.

Lieferumfang 1 Oberteil, Montage-Set

schließen

B4042407

Oberteil S
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
190x135x14mm
B4042707 Unterteil S flach, Ausf. I

B4042707

Unterteil S flach, Ausf. I Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.

Ausführung Für Montage Oberteil oder Frontplatte Al geeignet (sep. Artikel)

Lieferumfang 1 Unterteil flach

schließen

B4042707

Unterteil S flach, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
190x135x24,5mm
IP 54 opt.
B4042717 Unterteil S flach, Ausf. II

B4042717

Unterteil S flach, Ausf. II Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.

Ausführung Für Montage Frontplatte ABS oder Glaspanel geeignet (sep. Artikel)

Lieferumfang 1 Unterteil flach

schließen

B4042717

Unterteil S flach, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
190x135x24,5mm
IP 54 opt.
B4042757 Unterteil S hoch, Ausf. I

B4042757

Unterteil S hoch, Ausf. I Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.

Ausführung Für Montage Oberteil oder Frontplatte Al geeignet (sep. Artikel)

Lieferumfang 1 Unterteil hoch

schließen

B4042757

Unterteil S hoch, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
190x135x34,5mm
IP 54 opt.
B4042767 Unterteil S hoch, Ausf. II

B4042767

Unterteil S hoch, Ausf. II Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.

Ausführung Für Montage Frontplatte ABS oder Glaspanel geeignet (sep. Artikel)

Lieferumfang 1 Unterteil hoch

schließen

B4042767

Unterteil S hoch, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
190x135x34,5mm
IP 54 opt.
B4142106 Frontplatte S

B4142106

Frontplatte S Baugruppe: Passend für Unterteil Ausf. I. Für den Einbau von Bedienelementen aller Art.

Lieferumfang 1 Frontplatte. Montage-Set

schließen

B4142106

Frontplatte S
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
186,5x131,5x2mm
B4142107 Frontplatte S

B4142107

Frontplatte S Baugruppe: Passend für Unterteil Ausf. II. Für den Einbau von Bedienelementen aller Art.

Lieferumfang 1 Frontplatte. Montage-Set

schließen

B4142107

Frontplatte S
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
190,6x135,6x14,5mm
B4142203 Glaspanel S

B4142203

Glaspanel S Baugruppe: Passend für Unterteil Ausf. II. Designfront ohne Bedruckung. Verschiedene Medien und Umgebungsparameter wirken sich auf die Haftung der Klebefolien aus. Bitte prüfen Sie vor Verwendung, ob sich diese für Ihren Einsatz eignet.

Ausführung Sicherheitsglas mit Antireflexbeschichtung, hoher Kratzfestigkeit, sehr reinigungsfreundlich

Lieferumfang 1 Glaspanel inkl. Befestigungsrahmen und Klebefolie

schließen

B4142203

Glaspanel S
Produkt Ihrem Warenkorb hinzugefügt
Glas
glasklar
190,6x135,6x16,7mm
B4142587 Einbau-Montage-Set S, flach

B4142587

Einbau-Montage-Set S, flach Für den Einbau der INTERFACE-TERMINAL Gehäuse in die Wand, in Frontplatten, Maschinen oder Anlagen. Nur in Kombination mit Bodenplatte oder Gehäuserückseite offen einsetzbar. Einfache Installation: Halter an das fertig bestückte Gehäuse montieren. Gehäuse mit den Haltern in die Wand/Frontplatte einsetzen und ausrichten. Montagelöcher anzeichnen und bohren. Anschließend das Gehäuse mit den Haltern von vorne verschrauben und die Designblende aufstecken.

Ausführung Halter abgestimmt auf Unterteil flach

Lieferumfang 4 Halter, Montage-Set, Designblende

schließen

B4142587

Einbau-Montage-Set S, flach
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
234x185mm
B4142597 Einbau-Montage-Set S, hoch

B4142597

Einbau-Montage-Set S, hoch Für den Einbau der INTERFACE-TERMINAL Gehäuse in die Wand, in Frontplatten, Maschinen oder Anlagen. Nur in Kombination mit Bodenplatte oder Gehäuserückseite offen einsetzbar. Einfache Installation: Halter an das fertig bestückte Gehäuse montieren. Gehäuse mit den Haltern in die Wand/Frontplatte einsetzen und ausrichten. Montagelöcher anzeichnen und bohren. Anschließend das Gehäuse mit den Haltern von vorne verschrauben und die Designblende aufstecken.

Ausführung Halter abgestimmt auf Unterteil hoch

Lieferumfang 4 Halter, Montage-Set, Designblende

schließen

B4142597

Einbau-Montage-Set S, hoch
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
234x185mm

Zubehör "Schutz"

B4142005 Dichtung S (Unterteil - Frontdesign)

B4142005

Dichtung S (Unterteil - Frontdesign) Zur Erhöhung der Schutzart. Verwendung zwischen Unterteil und Frontdesign (Oberteil / Frontplatte Al / Frontplatte ABS oder Glaspanel).

Lieferumfang 1 Dichtung

schließen

B4142005

Dichtung S (Unterteil - Frontdesign)
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
B4142006 Dichtung S (Unterteil - Sockel/Bodenpl./Bat.fach ...)

B4142006

Dichtung S (Unterteil - Sockel/Bodenpl./Bat.fach ...) Zur Erhöhung der Schutzart. Verwendung zwischen
- Unterteil und Sockel / Bodenplatte / Batteriefach sowie
- Sockel und Sockeldeckel (Ausführung Sockel für Ladestation, Gehäuseablage Mobil).

Lieferumfang 1 Dichtung

schließen

B4142006

Dichtung S (Unterteil - Sockel/Bodenpl./Bat.fach ...)
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)

Produktoptionen für B4142257

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ABS (UL 94 HB)
Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Gruppe)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
43 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
