C7020064 IN-BOX
Scroll

C7020064

IN-BOX

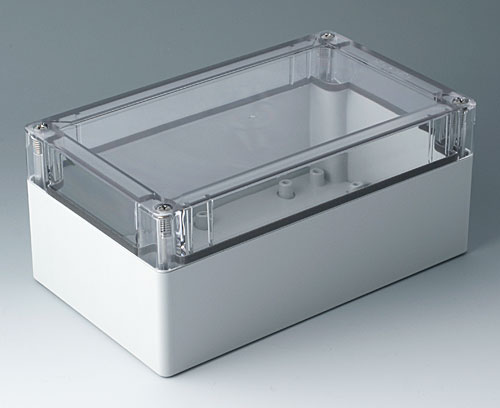

Zweiteiliges Kunststoffgehäuse mit eingeschäumter Dichtung im Oberteil. Vertieftes Feld zum Schutz von Folientastaturen und Designfolien. Befestigungsdome für DIN-Schienen, Platinen und Montageplatten. Rationeller Schnellverschluss aus Edelstahl außerhalb des Dichtbereichs.

Lieferumfang

Je 1 Unter- und Oberteil mit Dichtung, Montage-Set inkl. Deckelsicherung und 4 selbstformende Schrauben für Einbaukonfiguration

2D PDF Zeichnung
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für C7020064

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Schutz"

C2306917 Druckausgleichselement M6x0,75

C2306917

Druckausgleichselement M6x0,75 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 6,5 L/min - 0,25 bar; 16,5 L/min - 1 bar.
Wassereintrittspunkt: > 6 bar.
Temperaturbereich: -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

schließen

C2306917

Druckausgleichselement M6x0,75
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
IP 56
C2310917 Druckausgleichselement M10x1

C2310917

Druckausgleichselement M10x1 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Wassereintrittspunkt: > 6 bar.
Temperaturbereich: -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

schließen

C2310917

Druckausgleichselement M10x1
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
IP 56
C2320137 Kabeldurchführung

C2320137

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Fester Sitz, sobald das Kabel etwas nach hinten gezogen wird. Halogenfrei. Geeignet für Wandstärken von 1 - 4 mm und für Kabelddurchmesser von 8 - 13 mm. Einsatztemperaturen von -40°C bis +100°C. Aufnahmebohrung ø 20,5 mm.

Lieferumfang 1 Kabeldurchführung

schließen

C2320137

Kabeldurchführung
Produkt Ihrem Warenkorb hinzugefügt
EPDM
lichtgrau RAL 7035
IP 67
C7100138 Plombier-Set

C7100138

Plombier-Set Zum Sichern der Gehäuse vor unbefugtem Zugriff.

Lieferumfang 1 Plombier-Set

schließen

C7100138

Plombier-Set
Produkt Ihrem Warenkorb hinzugefügt
PP

Zubehör "Wand/Halter"

C7100092 Befestigungslaschen

C7100092

Befestigungslaschen Befestigungslaschen aus Kunststoff für eine außen liegende Wandbefestigung. Montage wahlweise oben/unten oder seitlich.

Lieferumfang 4 Befestigungslaschen inkl. Befestigungselemente

schließen

C7100092

Befestigungslaschen
Produkt Ihrem Warenkorb hinzugefügt
PC GF15
C7100142 Innenscharnier

C7100142

Innenscharnier Zum Umrüsten des Gehäuseoberteils zur Klapptür.

Lieferumfang 2 Scharniere, Befestigungsschrauben mit Bohrschablone

schließen

C7100142

Innenscharnier
Produkt Ihrem Warenkorb hinzugefügt
PC

Zubehör "Schrauben"

C7100167 Schraube 3,9 x 9 mm

C7100167

Schraube 3,9 x 9 mm Zur Befestigung von Normschienen, Montageplatten, Platinen, Bauteilen etc.

Lieferumfang 1 selbstformende Schraube

schließen

C7100167

Schraube 3,9 x 9 mm
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

C7115056 Montageplatte

C7115056

Montageplatte Montageplatte aus Isolierstoff mir 4 eingebrachten Bohrungen, abgestimmt zur Befestigung im Gehäuse-Unterteil.

Lieferumfang 1 Montageplatte

schließen

C7115056

Montageplatte
Produkt Ihrem Warenkorb hinzugefügt
171x113x2,5mm
C7115077 Normschiene, Typ TH 35

C7115077

Normschiene, Typ TH 35 Normschiene nach DIN EN 60715, 35 x 7,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 35

schließen

C7115077

Normschiene, Typ TH 35
Produkt Ihrem Warenkorb hinzugefügt
Stahl
184x35x7,5mm
C7115087 Normschiene, Typ TH 15

C7115087

Normschiene, Typ TH 15 Normschiene nach DIN EN 60715, 15 x 5,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 15

schließen

C7115087

Normschiene, Typ TH 15
Produkt Ihrem Warenkorb hinzugefügt
Stahl
184x15x5,5mm

Produktoptionen für C7020064

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ABS/PC (UL 94 HB)
Schutzart
IP 66, IP 67, IK 07
Farbe
Unterteil lichtgrau RAL 7035,
Oberteil transparent
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
202 mm
Breite
122 mm
Höhe
90 mm
Platinenlänge Unterteil
171 mm
Platinenbreite Unterteil
113 mm
Folienlänge
174,75 mm
Folienbreite
94,75 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
419 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
