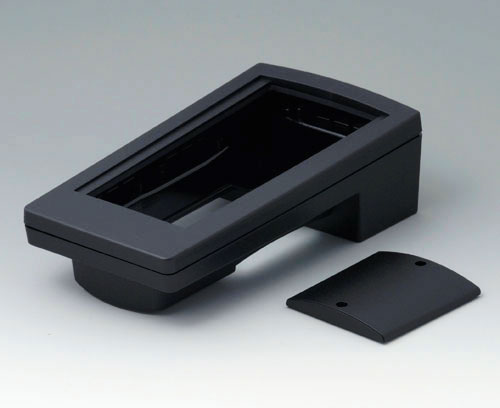

A9046209 HAND-TERMINAL M, Ausf. II
Scroll

A9046209

HAND-TERMINAL M, Ausf. II

Robustes Handgehäuse. Montage der Frontplatten (Zubehör) von hinten. Schraubdome für Platinen im Ober- und Unterteil. Batteriefach als Zubehör.

Ausführung

Mit Rahmendeckel für den Einsatz einer Al-Frontplatte (Zubehör)

Lieferumfang

Rahmendeckel, Unterteil, Batteriefachdeckel, Montage-Set inkl. Schrauben für die Frontplatte und Platine sowie Gummifüßen

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für A9046209

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

A9146101 Frontplatte M

A9146101

Frontplatte M Für HAND-TERMINAL Ausführung II. Frontplatte-Montage am Oberteil von hinten.

Lieferumfang 1 Frontplatte (Schrauben im Gehäuse-Montage-Set)

schließen

A9146101

Frontplatte M
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
179x88x2mm

Zubehör "Batterie"

A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt
A9161002 Kontaktfedern-Set, 2 x 9 V oder 4 x AA

A9161002

Kontaktfedern-Set, 2 x 9 V oder 4 x AA Zum Kontaktieren der Batterien 2 x 9 V.
Hinweis Anwendung DATEC-MOBIL-BOX L mit Batteriefach: Kontaktierung 2 x 9 V oder 4 x AA möglich.

Lieferumfang 4 Einfachkontakte

schließen

A9161002

Kontaktfedern-Set, 2 x 9 V oder 4 x AA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
verzinnt
A9174002 Batteriefach, 2 x 9 V

A9174002

Batteriefach, 2 x 9 V Verwendung: Für 2 x 9 V-Flachbatterien (PP3).

Lieferumfang 1 Batteriefach, Montage-Set

schließen

A9174002

Batteriefach, 2 x 9 V
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9174003 Batteriefach, 1 x 9 V

A9174003

Batteriefach, 1 x 9 V Verwendung: Für 1 x 9 V-Flachbatterie (PP3).

Lieferumfang 1 Batteriefach, Montage-Set

schließen

A9174003

Batteriefach, 1 x 9 V
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9174006 Kontaktfedern-Set, 1 x 9 V

A9174006

Kontaktfedern-Set, 1 x 9 V Zum Kontaktieren der Batterie.

Lieferumfang 2 Einfachkontakte

schließen

A9174006

Kontaktfedern-Set, 1 x 9 V
Produkt Ihrem Warenkorb hinzugefügt
Stahl
verzinnt
A9250250 Distanzteil

A9250250

Distanzteil Das selbstklebende ausgeführte Distanzteil gibt Mignon-Zellen sicheren Halt in allen Batteriefächern, die auch die 9 V-Flachbatterie (PP3) aufnehmen können.
Verwendung: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-GEHÄUSE 150 und 190, SCHALEN-GEHÄUSE Ausf. III und IV, UNI-MESS-BOX N.

Lieferumfang 1 Distanzteil

schließen

A9250250

Distanzteil
Produkt Ihrem Warenkorb hinzugefügt
PE-Zellschaumstoff
50x25x4mm
A9345217 Batteriefach-Set, 4 x AA

A9345217

Batteriefach-Set, 4 x AA Für 4 x 1,5 V Mignon-Zellen (AA). DIN EN 60601 konform (Kurzschluss durch falsches Einlegen der Batterien ausgeschlossen).

Lieferumfang 1 Batteriefach, Kontaktfedern vernickelt, Montage-Set

schließen

A9345217

Batteriefach-Set, 4 x AA
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002

Zubehör "Schutz"

A9146106 Dichtungs-Set M

A9146106

Dichtungs-Set M Für das Gehäuse. Zur Erhöhung der Schutzart. Hinweis: Bei HAND-TERMINAL Ausf. II mit Rahmendeckel zusätzlich Dichtung A9146206 für die Frontplatte erforderlich.

Lieferumfang 1 Dichtungs-Set

schließen

A9146106

Dichtungs-Set M
Produkt Ihrem Warenkorb hinzugefügt
A9146206 Dichtung M

A9146206

Dichtung M Für die Frontplatte bei HAND-TERMINAL Ausf. II. Zur Erhöhung der Schutzart.

Lieferumfang 1 Dichtung

schließen

A9146206

Dichtung M
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0308031 Selbstformende Schraube 3 x 8 mm (PZ1)

A0308031

Selbstformende Schraube 3 x 8 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0308031

Selbstformende Schraube 3 x 8 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0308132 Selbstformende Schraube 3 x 8 mm (T10)

A0308132

Selbstformende Schraube 3 x 8 mm (T10) Selbstformende Schraube mit Torx-Antrieb T10. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0308132

Selbstformende Schraube 3 x 8 mm (T10)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl

Produktoptionen für A9046209

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
PC+ABS (UL 94 V-0)
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtungs-Set für das Gehäuse, Frontplatte & Dichtung für die Frontplatte
Farbe
schwarz RAL 9005
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
220 mm
Breite
120 mm
Höhe
65 mm
Platinenlänge Unterteil
206 mm
Platinenbreite Unterteil
93 mm
Platinenlänge Oberteil
206 mm
Platinenbreite Oberteil
93 mm
Displaylänge
170 mm
Displaybreite
70 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Externes Zubehör - verschiedenes

Gewicht/1 Stück
260 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
