B1300017 Befestigungsteil für DIN-Schienen
Scroll

B1300017

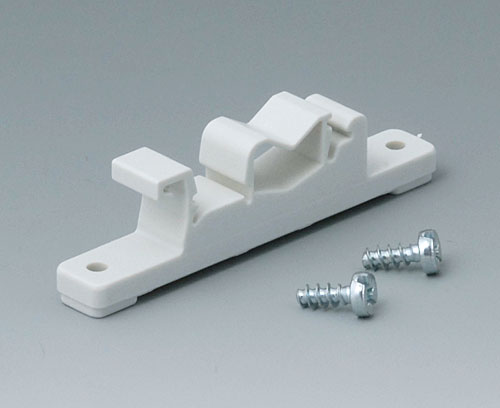

Befestigungsteil für DIN-Schienen

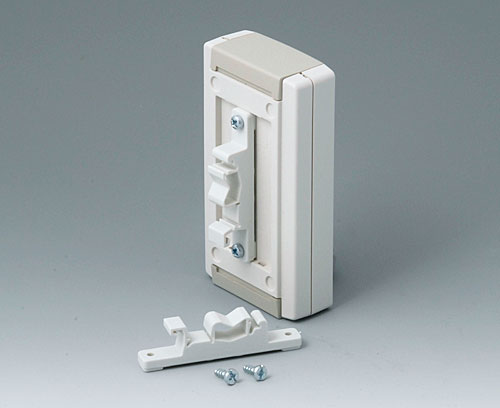

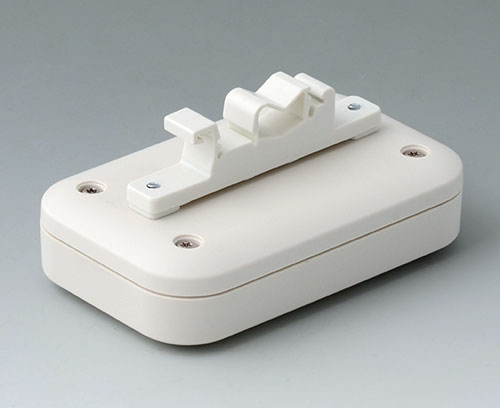

Geeignet für TOPTEC ab Größe 123 F/H und EVOTEC 100/125/150. Ermöglicht eine Befestigung der Gehäuse auf DIN-Schienen nach DIN EN 60715 (TH35, G32). Einfache Montage. 2 Bohrungen ø 3 mm am Gehäuse erforderlich.

Lieferumfang

1 Befestigungsteil, Montage-Set

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für B1300017

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Verwendung für
A9421107 EVOTEC 100, Ausf. I

A9421107

EVOTEC 100, Ausf. I 2-teiliges Kunststoffgehäuse mit planem Oberteil, flach. Robuste Konstruktion mit Nut- und Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Befestigungsdome für Platinen und Bauteile in Ober- und Unterteil.

Ausführung Oberteil „plan“

Lieferumfang Ober- und Unterteil, Montage-Set inkl. 4 selbstklebende Gummifüße

schließen

A9421107

EVOTEC 100, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
100x62x26mm
IP 65 opt., IP 40
A9423107 EVOTEC 100, Ausf. I

A9423107

EVOTEC 100, Ausf. I 2-teiliges Kunststoffgehäuse mit planem Oberteil, hoch. Robuste Konstruktion mit Nut- und Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Befestigungsdome für Platinen und Bauteile in Ober- und Unterteil.

Ausführung Oberteil „plan“

Lieferumfang Ober- und Unterteil, Montage-Set inkl. 4 selbstklebende Gummifüße

schließen

A9423107

EVOTEC 100, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
100x62x31mm
IP 65 opt., IP 40
A9431107 EVOTEC 125, Ausf. I

A9431107

EVOTEC 125, Ausf. I 2-teiliges Kunststoffgehäuse mit planem Oberteil, flach. Robuste Konstruktion mit Nut- und Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Dichtung für Schutzart IP 65 als Zubehör. Befestigungsdome für Platinen und Bauteile in Ober- und Unterteil.

Ausführung Oberteil „plan“

Lieferumfang Ober- und Unterteil, Montage-Set inkl. 4 selbstklebende Gummifüße

schließen

A9431107

EVOTEC 125, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
125x78x30mm
IP 65 opt., IP 40
A9433107 EVOTEC 125, Ausf. I

A9433107

EVOTEC 125, Ausf. I 2-teiliges Kunststoffgehäuse mit planem Oberteil, hoch. Robuste Konstruktion mit Nut- und Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Dichtung für Schutzart IP 65 als Zubehör. Befestigungsdome für Platinen und Bauteile in Ober- und Unterteil.

Ausführung Oberteil „plan“

Lieferumfang Ober- und Unterteil, Montage-Set inkl. 4 selbstklebende Gummifüße

schließen

A9433107

EVOTEC 125, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
125x78x37mm
IP 65 opt., IP 40
A9441107 EVOTEC 150, Ausf. I

A9441107

EVOTEC 150, Ausf. I 2-teiliges Kunststoffgehäuse mit planem Oberteil, flach. Robuste Konstruktion mit Nut- und Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Dichtung für Schutzart IP 65 als Zubehör. Befestigungsdome für Platinen und Bauteile in Ober- und Unterteil.

Ausführung Oberteil „plan“

Lieferumfang Ober- und Unterteil, Montage-Set inkl. 4 selbstklebende Gummifüße

schließen

A9441107

EVOTEC 150, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
150x93x35mm
IP 65 opt., IP 40
A9443107 EVOTEC 150, Ausf. I

A9443107

EVOTEC 150, Ausf. I 2-teiliges Kunststoffgehäuse mit planem Oberteil, hoch. Robuste Konstruktion mit Nut- und Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Dichtung für Schutzart IP 65 als Zubehör. Befestigungsdome für Platinen und Bauteile in Ober- und Unterteil.

Ausführung Oberteil „plan“

Lieferumfang Ober- und Unterteil, Montage-Set inkl. 4 selbstklebende Gummifüße

schließen

A9443107

EVOTEC 150, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
150x93x45mm
IP 65 opt., IP 40
A9446107 EVOTEC 150, Ausf. III

A9446107

EVOTEC 150, Ausf. III 2-teiliges Kunststoffgehäuse mit einer um 12° ergonomisch geneigten Bedienfläche. Oberteil mit vertieftem Feld zum Schutz der Folientastatur/Dekorfolie. Robuste Konstruktion. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Dichtung für Schutzart IP 65 als Zubehör. Befestigungsdome für Platinen und Bauteile in Ober- und Unterteil.

Ausführung Oberteil „Pult“, Bedienfeld 1 mm vertieft

Lieferumfang Ober- und Unterteil, Montage-Set inkl. 4 selbstklebende Gummifüße

schließen

A9446107

EVOTEC 150, Ausf. III
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
150x93x36mm
IP 65 opt., IP 40
B1050365 TOPTEC 123 H, Ausf. I

B1050365

TOPTEC 123 H, Ausf. I Elektronikgehäuse in hoher Bauweise. Gehäuseteile werden durch neuartigen Schnapp-Verschluss verrastet. Schraubdome für Leiterplattenmontage in Ober- und Unterteil.

Ausführung Ohne Lüftungsschlitze.

Lieferumfang 1 Ober- und Unterteil, 2 Stirnteile

schließen

B1050365

TOPTEC 123 H, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
123x68x45mm
IP 40
B1050465 TOPTEC 123 H, Ausf. II

B1050465

TOPTEC 123 H, Ausf. II Elektronikgehäuse in hoher Bauweise. Gehäuseteile werden durch neuartigen Schnapp-Verschluss verrastet. Schraubdome für Leiterplattenmontage in Ober- und Unterteil.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Ober- und Unterteil, 2 Stirnteile

schließen

B1050465

TOPTEC 123 H, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
123x68x45mm
IP 40
B1055365 TOPTEC 123 F, Ausf. I

B1055365

TOPTEC 123 F, Ausf. I Elektronikgehäuse in flacher Bauweise. Gehäuseteile werden durch neuartigen Schnapp-Verschluss verrastet. Schraubdome für Leiterplattenmontage in Ober- und Unterteil.

Ausführung Ohne Lüftungsschlitze

Lieferumfang 1 Ober- und Unterteil, 2 Stirnteile

schließen

B1055365

TOPTEC 123 F, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
123x68x30mm
IP 40
B1055465 TOPTEC 123 F, Ausf. II

B1055465

TOPTEC 123 F, Ausf. II Elektronikgehäuse in flacher Bauweise. Gehäuseteile werden durch neuartigen Schnapp-Verschluss verrastet. Schraubdome für Leiterplattenmontage in Ober- und Unterteil.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Ober- und Unterteil, 2 Stirnteile

schließen

B1055465

TOPTEC 123 F, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
123x68x30mm
IP 40
B1060365 TOPTEC 154 H, Ausf. I

B1060365

TOPTEC 154 H, Ausf. I Elektronikgehäuse in hoher Bauweise. Gehäuseteile werden durch neuartigen Schnapp-Verschluss verrastet. Schraubdome für Leiterplattenmontage in Ober- und Unterteil.

Ausführung Ohne Lüftungsschlitze

Lieferumfang 1 Ober- und Unterteil, 2 Stirnteile

schließen

B1060365

TOPTEC 154 H, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
154x84x56mm
IP 40
B1060465 TOPTEC 154 H, Ausf. II

B1060465

TOPTEC 154 H, Ausf. II Elektronikgehäuse in hoher Bauweise. Gehäuseteile werden durch neuartigen Schnapp-Verschluss verrastet. Schraubdome für Leiterplattenmontage in Ober- und Unterteil.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Ober- und Unterteil, 2 Stirnteile

schließen

B1060465

TOPTEC 154 H, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
154x84x56mm
IP 40
B1065365 TOPTEC 154 F, Ausf. I

B1065365

TOPTEC 154 F, Ausf. I Elektronikgehäuse in flacher Bauweise. Gehäuseteile werden durch neuartigen Schnapp-Verschluss verrastet. Schraubdome für Leiterplattenmontage in Ober- und Unterteil.

Ausführung Ohne Lüftungsschlitze

Lieferumfang 1 Ober- und Unterteil, 2 Stirnteile

schließen

B1065365

TOPTEC 154 F, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
154x84x38mm
IP 40
B1065465 TOPTEC 154 F, Ausf. II

B1065465

TOPTEC 154 F, Ausf. II Elektronikgehäuse in flacher Bauweise. Gehäuseteile werden durch neuartigen Schnapp-Verschluss verrastet. Schraubdome für Leiterplattenmontage in Ober- und Unterteil.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Ober- und Unterteil, 2 Stirnteile

schließen

B1065465

TOPTEC 154 F, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
154x84x38mm
IP 40
B1070365 TOPTEC 194 H, Ausf. I

B1070365

TOPTEC 194 H, Ausf. I Elektronikgehäuse in hoher Bauweise. Gehäuseteile werden durch neuartigen Schnapp-Verschluss verrastet. Schraubdome für Leiterplattenmontage in Ober- und Unterteil.

Ausführung Ohne Lüftungsschlitze

Lieferumfang 1 Ober- und Unterteil, 2 Stirnteile

schließen

B1070365

TOPTEC 194 H, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
194x115x68mm
IP 40
B1070465 TOPTEC 194 H, Ausf. II

B1070465

TOPTEC 194 H, Ausf. II Elektronikgehäuse in hoher Bauweise. Gehäuseteile werden durch neuartigen Schnapp-Verschluss verrastet. Schraubdome für Leiterplattenmontage in Ober- und Unterteil.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Ober- und Unterteil, 2 Stirnteile

schließen

B1070465

TOPTEC 194 H, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
194x115x68mm
IP 40
B1075365 TOPTEC 194 F, Ausf. I

B1075365

TOPTEC 194 F, Ausf. I Elektronikgehäuse in flacher Bauweise. Gehäuseteile werden durch neuartigen Schnapp-Verschluss verrastet. Schraubdome für Leiterplattenmontage in Ober- und Unterteil.

Ausführung Ohne Lüftungsschlitze

Lieferumfang 1 Ober- und Unterteil, 2 Stirnteile

schließen

B1075365

TOPTEC 194 F, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
194x115x46mm
IP 40
B1075465 TOPTEC 194 F, Ausf. II

B1075465

TOPTEC 194 F, Ausf. II Elektronikgehäuse in flacher Bauweise. Gehäuseteile werden durch neuartigen Schnapp-Verschluss verrastet. Schraubdome für Leiterplattenmontage in Ober- und Unterteil.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Ober- und Unterteil, 2 Stirnteile

schließen

B1075465

TOPTEC 194 F, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
194x115x46mm
IP 40
  • Technische Daten
  • Kaufmännische Daten
Material
PA 6
Farbe
grauweiß RAL 9002
Standards
RoHS konform
DIN EN 60715 G32
DIN EN 60715 TH35
REACH konform
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Gewicht/1 Stück
6 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
