A9540165

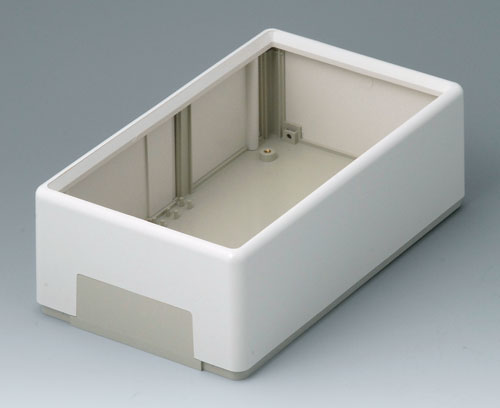

FLACHGEHÄUSE 210 A
Zweiteiliges Kunststoffgehäuse. Die Frontplatte, siehe Zubehör A9195401, liegt auf vier federnd ausgebildeten Stützen und wird schraubenlos vom Gehäuserahmen gehalten. Befestigungstürme für die Leiterplattenmontage.
Lieferumfang1 Ober- und Unterteil, Montage-Set
2D PDF Zeichnung
3D PDF
PDF-Datenblatt erstellen
Erstellen Sie Ihr PDF-Datenblatt für A9540165
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
schließen
Zubehör zum Komplettieren
A9195401
Frontplatte 210 A
Frontplatte für FLACHGEHÄUSE A9540165.
Lieferumfang 1 Frontplatte
schließenA9195401
Frontplatte 210 AProdukt Ihrem Warenkorb hinzugefügt
matt eloxiert
201x116x1,5mm
Zubehör "Wand/Halter"
B1360048
Wandhalter-Set
Zweiteilige Konstruktion. Der Adapter wird mit dem Gehäuseunterteil verschraubt. Vorgeformte Taschen ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.
Lieferumfang 1 Wandhalter, 1 Adapter 58 x 128 mm, Montage-Set
schließenB1360048
Wandhalter-SetProdukt Ihrem Warenkorb hinzugefügt
kieselgrau RAL 7032
Zubehör "Schrauben"
A0306031
Selbstformende Schraube 3 x 6 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
schließenA0306031
Selbstformende Schraube 3 x 6 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
A0308031
Selbstformende Schraube 3 x 8 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
schließenA0308031
Selbstformende Schraube 3 x 8 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
A0308132
Selbstformende Schraube 3 x 8 mm (T10)
Selbstformende Schraube mit Torx-Antrieb T10. Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
schließenA0308132
Selbstformende Schraube 3 x 8 mm (T10)Produkt Ihrem Warenkorb hinzugefügt
Produktoptionen für A9540165
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
Material
Schutzart
Farbe
Oberteil
grauweiß RAL 9002,
Unterteil kieselgrau RAL 7032
Unterteil kieselgrau RAL 7032
Standards
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
210 mm
Breite
125 mm
Höhe
70 mm
Platinenlänge Unterteil
194 mm
Platinenbreite Unterteil
109 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 183 KB
- AutoCAD DWG-Format 407 KB
- AutoCAD DXF-Format 980 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten ein-/ausblenden etc.) 634 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00009901.x_t 804 KB
- 00009901.STEP 2.145 KB
- 00009901.SAT 1.931 KB
Gewicht/1 Stück
272 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Deutschland
