A9072127

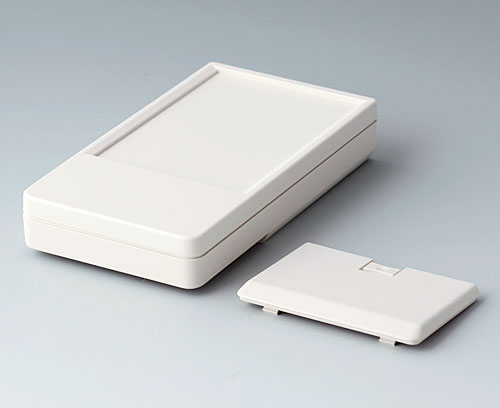

DATEC-POCKET-BOX L
Robustes Taschengehäuse ohne Dichtung. Vertieftes Bedienfeld für Folientastaturen. Schraubdome für Platinen in Ober- und Unterteil. Von außen zugängliches Batteriefach mit rastendem Batteriefachdeckel im Gehäuseunterteil. Batteriefach für 1 x 9 V-Flachbatterie (PP3) oder 2 x 1,5 V Mignon-Zellen (AA).
LieferumfangOber- und Unterteil, Batteriefachdeckel, Montage-Set
2D PDF Zeichnung
3D PDF
PDF-Datenblatt erstellen
Erstellen Sie Ihr PDF-Datenblatt für A9072127
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
schließen
Zubehör "Batterie"
A9160003
Druckknopfanschluss, 1 x 9 V (PP3)
Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).
Verwendung: Für eine 9 V-Flachbatterie (PP3).
Lieferumfang 1 Druckknopfanschluss
schließenA9160003
Druckknopfanschluss, 1 x 9 V (PP3)Produkt Ihrem Warenkorb hinzugefügt
A9190002
Kontaktfedern-Set, 2xN/2xAA/2xAAA
Zum Kontaktieren der Batterien.
Hinweis Verwendung ART-CASE: Nur bei Sockel einsetzbar (zum Kontaktieren 2 x AA).
Hinweis Verwendung ART-CASE: Nur bei Sockel einsetzbar (zum Kontaktieren 2 x AA).
Lieferumfang 1 Doppelkontakt, 2 Einfachkontakte
schließenA9190002
Kontaktfedern-Set, 2xN/2xAA/2xAAAProdukt Ihrem Warenkorb hinzugefügt
verzinnt
A9190003
Kontaktfedern-Set, 2xN/2xAA/2xAAA
Zum Kontaktieren der Batterien.
Lieferumfang 1 Doppelkontakt, 2 Einfachkontakte
schließenA9190003
Kontaktfedern-Set, 2xN/2xAA/2xAAAProdukt Ihrem Warenkorb hinzugefügt
vernickelt
A9250251
Distanzteil
Das selbstklebende ausgeführte Distanzteil gibt Mignon-Zellen sicheren Halt in allen Batteriefächern, die auch die 9 V-Flachbatterie (PP3) aufnehmen können.
Verwendung: DATEC-POCKET-BOX L.
Verwendung: DATEC-POCKET-BOX L.
Lieferumfang 1 Distanzteil
schließenA9250251
DistanzteilProdukt Ihrem Warenkorb hinzugefügt
50x25x3mm
Zubehör "Tragen"
A9100001
Ringöse
Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 3 mm, Aufnahmebohrung ø 4 mm erforderlich.
Lieferumfang 1 Ringöse
schließenA9100001
RingöseProdukt Ihrem Warenkorb hinzugefügt
vulkan
A9172107
Ansteckclip
Universeller Ansteckclip. Befestigung in zwei Aufnahmebohrungen (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm).
Verwendung: DATEC-POCKET-BOX L/M/S (Befestigung bereits berücksichtigt), SCHALENGEHÄUSE 85 und 110, FLACHGEHÄUSE N 100.
Verwendung: DATEC-POCKET-BOX L/M/S (Befestigung bereits berücksichtigt), SCHALENGEHÄUSE 85 und 110, FLACHGEHÄUSE N 100.
Lieferumfang 1 Ansteckclip, Montage-Set
schließenA9172107
AnsteckclipProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
62x30mm
Zubehör "Schrauben"
A0304031
Selbstformende Schraube 2,2 x 5 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
schließenA0304031
Selbstformende Schraube 2,2 x 5 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
A0305031
Selbstformende Schraube 2,5 x 6 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
schließenA0305031
Selbstformende Schraube 2,5 x 6 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
Produktoptionen für A9072127
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
Material
Schutzart
Farbe
grauweiß RAL 9002
Standards
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
120 mm
Breite
65 mm
Höhe
22 mm
Platinenlänge Unterteil
68 mm
Platinenbreite Unterteil
58 mm
Platinenlänge Oberteil
81 mm
Platinenbreite Oberteil
58 mm
Folienlänge
79,7 mm
Folienbreite
54,8 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 254 KB
- AutoCAD DWG-Format 470 KB
- AutoCAD DXF-Format 1.828 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten ein-/ausblenden etc.) 682 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00007825.x_t 1.789 KB
- 00007825.STEP 4.226 KB
- 00007825.SAT 4.044 KB
Gewicht/1 Stück
58 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Deutschland
