A9075119

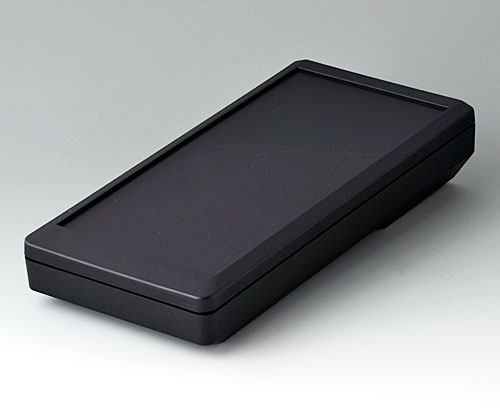

DATEC-MOBIL-BOX L, Ausf. I
Vielfältig anwendbares Handgehäuse ohne Batteriefach. Vorbereitet für die Aufnahme von Platinen im Europakartenformat. Großzügiges Bedienfeld für Eingabetastaturen und Steuerelemente. Dichtung für IP 65 als Zubehör.
AusführungOberteil mit geschlossenem Bedienfeld, 2,2 mm tief
LieferumfangOber- und Unterteil, Montage-Set
2D PDF Zeichnung
3D PDF
PDF-Datenblatt erstellen
Erstellen Sie Ihr PDF-Datenblatt für A9075119
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
schließen
Zubehör "Schutz"
A9175001
Dichtungs-Set L
Verwendung: Zur Erhöhung der Schutzart bei DATEC-MOBIL-BOX L.
Lieferumfang 2 Dichtungen, 4 Dichtringe
schließenA9175001
Dichtungs-Set LProdukt Ihrem Warenkorb hinzugefügt
A9175108
Protector L
Spezieller Protector für DATEC-MOBIL-BOX L. Fängt Stöße ab und schützt so die Elektronik im Gehäuse. Optimal auch als Oberflächenschutz peripherer Anlagen, Geräte etc. einsetzbar. Einfache Montage durch Verwendung eines speziellen Elastomers.
Lieferumfang 1 Protector
schließenA9175108
Protector LProdukt Ihrem Warenkorb hinzugefügt
vulkan
Zubehör "Wand/Halter"
A9226129

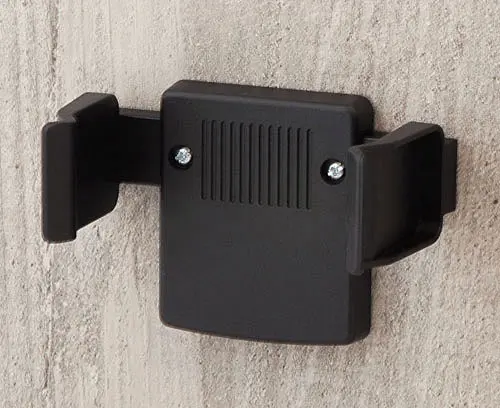

Wandhalter-Set
Wandhalter-Set für DATEC-MOBIL-BOX L. Zwei Spangen, die das Gehäuse seitlich umgreifen werden mit den Riegeln verrastet. Die Einstellung der entsprechenden Breite erfolgt über eine rückseitige Rastlösung am Halter. Anschließend erfolgt die Wandmontage.
Lieferumfang 2 Spangen, 2 Riegel, 1 Halter
schließenA9226129
Wandhalter-SetProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
Zubehör "Schrauben"
A0306031
Selbstformende Schraube 3 x 6 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
schließenA0306031
Selbstformende Schraube 3 x 6 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
A0308031
Selbstformende Schraube 3 x 8 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
schließenA0308031
Selbstformende Schraube 3 x 8 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
A0308132
Selbstformende Schraube 3 x 8 mm (T10)
Selbstformende Schraube mit Torx-Antrieb T10. Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
schließenA0308132
Selbstformende Schraube 3 x 8 mm (T10)Produkt Ihrem Warenkorb hinzugefügt
Zubehör
A9250909
Aufstellbügel
Speziell für DATEC-MOBIL-BOX M/S (vorgeformte Zentrierungen sind bereits berücksichtigt). Ermöglicht ergonomisch günstige Ablesewinkel. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.
Lieferumfang 1 Aufstellbügel, Montage-Set
schließenA9250909
AufstellbügelProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
Produktoptionen für A9075119
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
Material
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtungs-Set
Erforderliches Zubehör: Dichtungs-Set
Farbe
schwarz RAL 9005
Standards
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
252 mm
Breite
121 mm
Höhe
50 mm
Platinenlänge Unterteil
237 mm
Platinenbreite Unterteil
108 mm
Platinenlänge Oberteil
241 mm
Platinenbreite Oberteil
110 mm
Folienlänge
218,7 mm
Folienbreite
100,7 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 236 KB
- AutoCAD DWG-Format 562 KB
- AutoCAD DXF-Format 1.839 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten ein-/ausblenden etc.) 328 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00008030.x_t 1.992 KB
- 00008030.STEP 4.871 KB
- 00008030.SAT 5.312 KB
Gewicht/1 Stück
276 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Deutschland
