A9074227

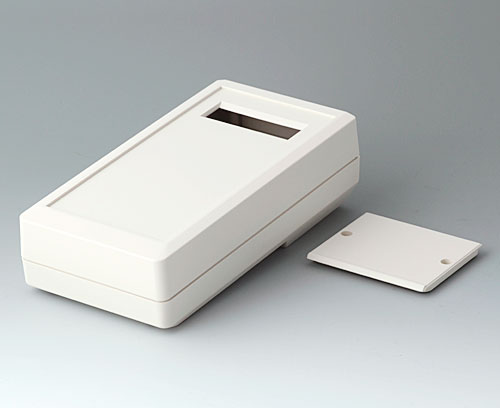

DATEC-MOBIL-BOX M, Ausf. II, hoch
Universelles Handgehäuse mittlerer Größe. Großzügige Flächen für Schnittstellen und Durchbrüche. Vertieftes Bedienfeld für Tastaturen. Batteriefachdeckel im Sockel (Batteriefach als Zubehör). Dichtung für IP 65 als Zubehör.
AusführungOberteil hoch mit Displayfenster für Standard-LCDs mit 2 Zeilen x 16 Zeichen
LieferumfangOber- und Unterteil, Batteriefachdeckel, Montage-Set
2D PDF Zeichnung
3D PDF
PDF-Datenblatt erstellen
Erstellen Sie Ihr PDF-Datenblatt für A9074227
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
schließen
Zubehör "Batterie"
A9160003
Druckknopfanschluss, 1 x 9 V (PP3)
Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).
Verwendung: Für eine 9 V-Flachbatterie (PP3).
Lieferumfang 1 Druckknopfanschluss
schließenA9160003
Druckknopfanschluss, 1 x 9 V (PP3)Produkt Ihrem Warenkorb hinzugefügt
A9161002
Kontaktfedern-Set, 2 x 9 V oder 4 x AA
Zum Kontaktieren der Batterien 2 x 9 V.
Hinweis Anwendung DATEC-MOBIL-BOX L mit Batteriefach: Kontaktierung 2 x 9 V oder 4 x AA möglich.
Hinweis Anwendung DATEC-MOBIL-BOX L mit Batteriefach: Kontaktierung 2 x 9 V oder 4 x AA möglich.
Lieferumfang 4 Einfachkontakte
schließenA9161002
Kontaktfedern-Set, 2 x 9 V oder 4 x AAProdukt Ihrem Warenkorb hinzugefügt
verzinnt
A9174002
Batteriefach, 2 x 9 V
Verwendung: Für 2 x 9 V-Flachbatterien (PP3).
Lieferumfang 1 Batteriefach, Montage-Set
schließenA9174002
Batteriefach, 2 x 9 VProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
A9174003
Batteriefach, 1 x 9 V
Verwendung: Für 1 x 9 V-Flachbatterie (PP3).
Lieferumfang 1 Batteriefach, Montage-Set
schließenA9174003
Batteriefach, 1 x 9 VProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
A9174006
Kontaktfedern-Set, 1 x 9 V
Zum Kontaktieren der Batterie.
Lieferumfang 2 Einfachkontakte
schließenA9174006
Kontaktfedern-Set, 1 x 9 VProdukt Ihrem Warenkorb hinzugefügt
verzinnt
A9345217
Batteriefach-Set, 4 x AA
Für 4 x 1,5 V Mignon-Zellen (AA). DIN EN 60601 konform (Kurzschluss durch falsches Einlegen der Batterien ausgeschlossen).
Lieferumfang 1 Batteriefach, Kontaktfedern vernickelt, Montage-Set
schließenA9345217
Batteriefach-Set, 4 x AAProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
Zubehör "Schutz"
A9174001

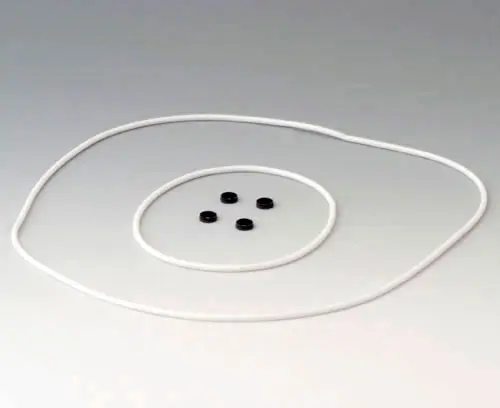

Dichtungs-Set M
Verwendung: Zur Erhöhung der Schutzart bei DATEC-MOBIL-BOX M.
Lieferumfang 2 Dichtungen, 4 Dichtringe
schließenA9174001
Dichtungs-Set MProdukt Ihrem Warenkorb hinzugefügt
A9174007

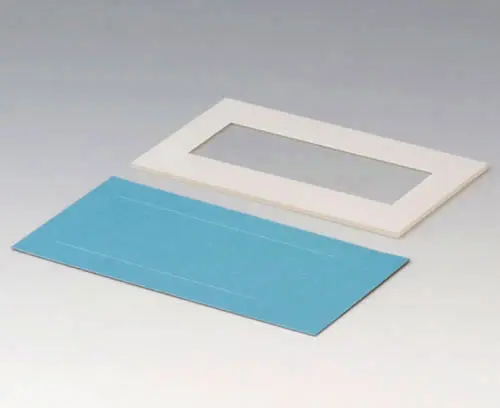

Displayscheibe M, Umrandung grauweiß
Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart IP 65 im Anzeigenbereich. Die Bedruckung ist abgestimmt auf den sichtbaren Bereich des Displayausschnitt. Für Gehäuseausführung II.
Lieferumfang 1 Displayscheibe, 1 Klebefolie
schließenA9174007
Displayscheibe M, Umrandung grauweißProdukt Ihrem Warenkorb hinzugefügt
transparent
Zubehör "Tragen"
A9100002

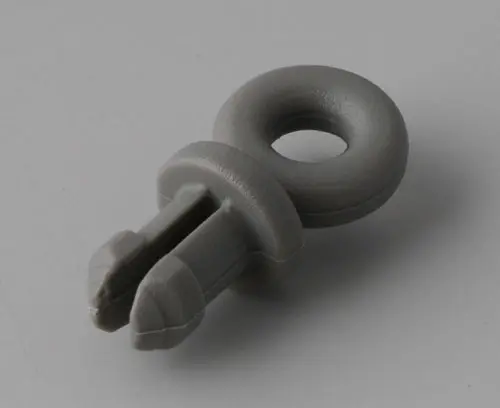

Ringöse
Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.
Lieferumfang 1 Ringöse
schließenA9100002
RingöseProdukt Ihrem Warenkorb hinzugefügt
vulkan
Zubehör "Schrauben"
A0306031
Selbstformende Schraube 3 x 6 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
schließenA0306031
Selbstformende Schraube 3 x 6 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
A0308031

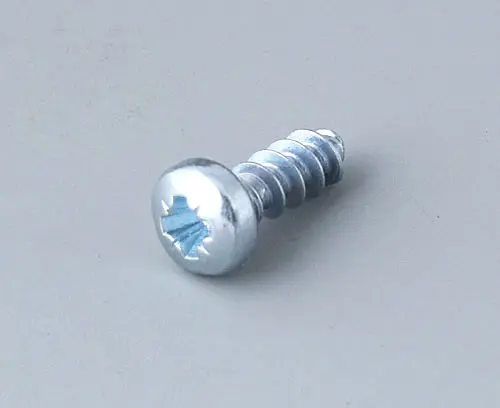

Selbstformende Schraube 3 x 8 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
schließenA0308031
Selbstformende Schraube 3 x 8 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
A0308132
Selbstformende Schraube 3 x 8 mm (T10)
Selbstformende Schraube mit Torx-Antrieb T10. Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
schließenA0308132
Selbstformende Schraube 3 x 8 mm (T10)Produkt Ihrem Warenkorb hinzugefügt
Zubehör
A9250907

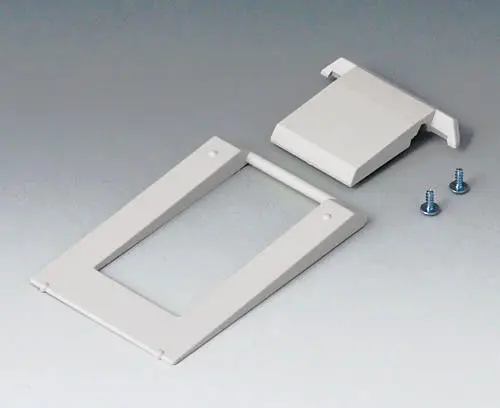

Aufstellbügel
Speziell für DATEC-MOBIL-BOX M/S (vorgeformte Zentrierungen sind bereits berücksichtigt). Ermöglicht ergonomisch günstige Ablesewinkel. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.
Lieferumfang 1 Aufstellbügel, Montage-Set
schließenA9250907
AufstellbügelProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
Produktoptionen für A9074227
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
Material
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtungs-Set, Displayscheibe (Set mit Klebefolie)
Erforderliches Zubehör: Dichtungs-Set, Displayscheibe (Set mit Klebefolie)
Farbe
grauweiß RAL 9002
Standards
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
195 mm
Breite
101 mm
Höhe
59 mm
Platinenlänge Unterteil
165 mm
Platinenbreite Unterteil
90 mm
Platinenlänge Oberteil
184 mm
Platinenbreite Oberteil
90 mm
Displaylänge
60 mm
Displaybreite
15 mm
Folienlänge
167,7 mm
Folienbreite
80,7 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 253 KB
- AutoCAD DWG-Format 590 KB
- AutoCAD DXF-Format 1.649 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten ein-/ausblenden etc.) 5.444 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00008048.x_t 5.100 KB
- 00008048.STEP 12.990 KB
- 00008048.SAT 12.502 KB
Gewicht/1 Stück
220 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Deutschland
