A9073407 DATEC-MOBIL-BOX S, Ausf. IV
Scroll

A9073407

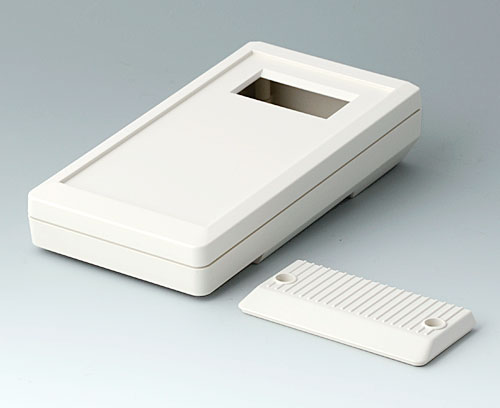

DATEC-MOBIL-BOX S, Ausf. IV

Kleines Handgehäuse in anspruchvollem Design. Mit von außen zugängliches Batteriefach für 2 x 1,5 V Mignon-Zellen (AA) oder 1 x 9 V Flachbatterie (PP3). Vertieftes Bedienfeld zum Schutz der Eingabeelemente. Dichtung für IP 65 als Zubehör.

Ausführung

Oberteil mit Displayfenster für Miniatur-LCDs mit 4 Zeilen x 20 Zeichen

Lieferumfang

Ober- und Unterteil, Batteriefachdeckel, Montage-Set

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für A9073407

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt
A9173010 9 V-Kontaktierungs-Set, 1 x 9 V

A9173010

9 V-Kontaktierungs-Set, 1 x 9 V Für 1 x 9 V Flachbatterie (PP3), bietet Polungs- und Verdrehungsschutz. Alternativ zum herkömmlichen Druckknopfanschluß.

Lieferumfang 1 Kontaktierungs-Set

schließen

A9173010

9 V-Kontaktierungs-Set, 1 x 9 V
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
A9190011 Kontaktfedern-Set, 2 x AA

A9190011

Kontaktfedern-Set, 2 x AA Zum Kontaktieren der Batterien. Entspricht DIN EN 60601. Die veränderte Geometrie schließt einen Kurzschluss durch falsches Einlegen der Batterien aus!

Lieferumfang 1 Doppelkontakt rechts, 1 Einfachkontakt plus, 1 Einfachkontakt minus

schließen

A9190011

Kontaktfedern-Set, 2 x AA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt
A9250250 Distanzteil

A9250250

Distanzteil Das selbstklebende ausgeführte Distanzteil gibt Mignon-Zellen sicheren Halt in allen Batteriefächern, die auch die 9 V-Flachbatterie (PP3) aufnehmen können.
Verwendung: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-GEHÄUSE 150 und 190, SCHALEN-GEHÄUSE Ausf. III und IV, UNI-MESS-BOX N.

Lieferumfang 1 Distanzteil

schließen

A9250250

Distanzteil
Produkt Ihrem Warenkorb hinzugefügt
PE-Zellschaumstoff
50x25x4mm

Zubehör "Schutz"

A9173001 Dichtungs-Set S

A9173001

Dichtungs-Set S Verwendung: Zur Erhöhung der Schutzart bei DATEC-MOBIL-BOX S.

Lieferumfang 2 Dichtungen, 4 Dichtringe

schließen

A9173001

Dichtungs-Set S
Produkt Ihrem Warenkorb hinzugefügt
A9173407 Displayscheibe S, Umrandung grauweiß

A9173407

Displayscheibe S, Umrandung grauweiß Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart IP 65 im Anzeigenbereich. Die Bedruckung ist abgestimmt auf den sichtbaren Bereich des Displayausschnitts. Für Gehäuseausführung IV.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

schließen

A9173407

Displayscheibe S, Umrandung grauweiß
Produkt Ihrem Warenkorb hinzugefügt
Acrylglas
transparent

Zubehör "Wand/Halter"

A9226237 Wandhalter-Set

A9226237

Wandhalter-Set Wandhalter-Set für DATEC-MOBIL-BOX S + SENSO-CASE M. Zwei Spangen, die das Gehäuse seitlich umgreifen werden mit den Riegeln verrastet. Die Einstellung der entsprechenden Breite erfolgt über eine rückseitige Rastlösung am Halter. Anschließend erfolgt die Wandmontage.

Lieferumfang 2 Spangen, 2 Riegel, 1 Halter

schließen

A9226237

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0308031 Selbstformende Schraube 3 x 8 mm (PZ1)

A0308031

Selbstformende Schraube 3 x 8 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0308031

Selbstformende Schraube 3 x 8 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0308132 Selbstformende Schraube 3 x 8 mm (T10)

A0308132

Selbstformende Schraube 3 x 8 mm (T10) Selbstformende Schraube mit Torx-Antrieb T10. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0308132

Selbstformende Schraube 3 x 8 mm (T10)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl

Zubehör

A9250907 Aufstellbügel

A9250907

Aufstellbügel Speziell für DATEC-MOBIL-BOX M/S (vorgeformte Zentrierungen sind bereits berücksichtigt). Ermöglicht ergonomisch günstige Ablesewinkel. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9250907

Aufstellbügel
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002

Produktoptionen für A9073407

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ABS (UL 94 HB)
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtungs-Set, Displayscheibe (Set mit Klebefolie)
Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
152 mm
Breite
83 mm
Höhe
33,5 mm
Platinenlänge Unterteil
104 mm
Platinenbreite Unterteil
72 mm
Platinenlänge Oberteil
141 mm
Platinenbreite Oberteil
72 mm
Displaylänge
44 mm
Displaybreite
17 mm
Folienlänge
129 mm
Folienbreite
67,7 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
118 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
