A9073119

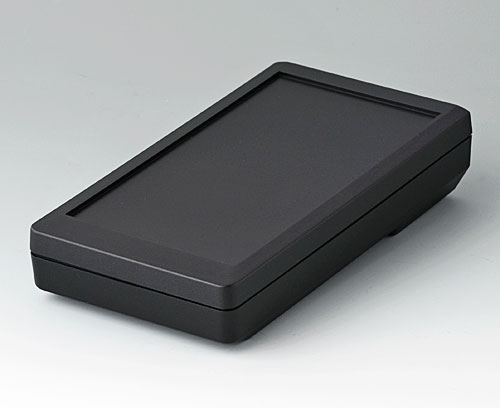

DATEC-MOBIL-BOX S, Ausf. I
Kleines Handgehäuse in anspruchvollem Design. Ohne Batteriefach. Vertieftes Bedienfeld zum Schutz der Eingabeelemente. Dichtung für IP 65 als Zubehör.
AusführungOberteil mit geschlossenem Bedienfeld, 1,7 mm tief
LieferumfangOber- und Unterteil, Montage-Set
2D PDF Zeichnung
3D PDF
PDF-Datenblatt erstellen
Erstellen Sie Ihr PDF-Datenblatt für A9073119
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
schließen
Zubehör "Schutz"
A9173001
Dichtungs-Set S
Verwendung: Zur Erhöhung der Schutzart bei DATEC-MOBIL-BOX S.
Lieferumfang 2 Dichtungen, 4 Dichtringe
schließenA9173001
Dichtungs-Set SProdukt Ihrem Warenkorb hinzugefügt
Zubehör "Wand/Halter"
A9226239
Wandhalter-Set
Wandhalter-Set für DATEC-MOBIL-BOX S + SENSO-CASE M. Zwei Spangen, die das Gehäuse seitlich umgreifen werden mit den Riegeln verrastet. Die Einstellung der entsprechenden Breite erfolgt über eine rückseitige Rastlösung am Halter. Anschließend erfolgt die Wandmontage.
Lieferumfang 2 Spangen, 2 Riegel, 1 Halter
schließenA9226239
Wandhalter-SetProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
Zubehör "Tragen"
A9100002
Ringöse
Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.
Lieferumfang 1 Ringöse
schließenA9100002
RingöseProdukt Ihrem Warenkorb hinzugefügt
vulkan
Zubehör "Schrauben"
A0306031
Selbstformende Schraube 3 x 6 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
schließenA0306031
Selbstformende Schraube 3 x 6 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
A0308031
Selbstformende Schraube 3 x 8 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
schließenA0308031
Selbstformende Schraube 3 x 8 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
A0308132
Selbstformende Schraube 3 x 8 mm (T10)
Selbstformende Schraube mit Torx-Antrieb T10. Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
schließenA0308132
Selbstformende Schraube 3 x 8 mm (T10)Produkt Ihrem Warenkorb hinzugefügt
Zubehör
A9250909
Aufstellbügel
Speziell für DATEC-MOBIL-BOX M/S (vorgeformte Zentrierungen sind bereits berücksichtigt). Ermöglicht ergonomisch günstige Ablesewinkel. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.
Lieferumfang 1 Aufstellbügel, Montage-Set
schließenA9250909
AufstellbügelProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
Produktoptionen für A9073119
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
Material
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtungs-Set
Erforderliches Zubehör: Dichtungs-Set
Farbe
schwarz RAL 9005
Standards
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
152 mm
Breite
83 mm
Höhe
33,5 mm
Platinenlänge Unterteil
142 mm
Platinenbreite Unterteil
72 mm
Platinenlänge Oberteil
141 mm
Platinenbreite Oberteil
72 mm
Folienlänge
129 mm
Folienbreite
67,7 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 318 KB
- AutoCAD DWG-Format 1.000 KB
- AutoCAD DXF-Format 3.585 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten ein-/ausblenden etc.) 355 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00008107.x_t 1.957 KB
- 00008107.STEP 4.446 KB
- 00008107.SAT 6.120 KB
Gewicht/1 Stück
118 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Deutschland
