A9077259 SET: DATEC-CONTROL S, Ausf. II, Sockel..
Scroll

A9077259

SET: DATEC-CONTROL S, Ausf. II, Sockel..

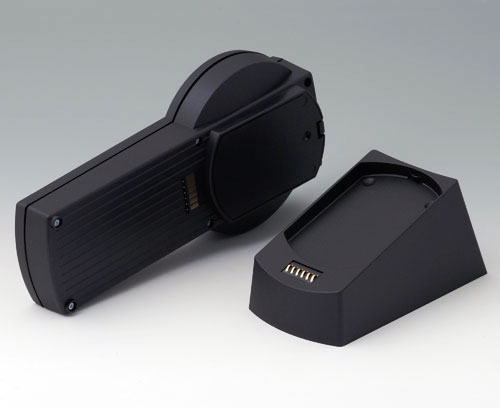

Gehäuse-Set: DATEC-CONTROL S, Ausf. II mit Bearbeitung für die Aufnahme der 6-poligen Kontakte und sichere Kontaktierung, 1 Sockel S, 1 Kontakt männlich (Sockel) und 1 Kontakt weiblich (Gehäuse).

Lieferumfang

Unter- und Oberteil mit Displayausschnitt, Batteriefachdeckel, Sockel, Kontakt männlich, Kontakt weiblich, Montage-Sets

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für A9077259

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt
A9174006 Kontaktfedern-Set, 1 x 9 V

A9174006

Kontaktfedern-Set, 1 x 9 V Zum Kontaktieren der Batterie.

Lieferumfang 2 Einfachkontakte

schließen

A9174006

Kontaktfedern-Set, 1 x 9 V
Produkt Ihrem Warenkorb hinzugefügt
Stahl
verzinnt
A9177310 Batteriefach, 1 x 9 V

A9177310

Batteriefach, 1 x 9 V Verwendung: Für 1 x 9 V-Flachbatterie (PP3).

Lieferumfang 1 Batteriefach, Montage-Set

schließen

A9177310

Batteriefach, 1 x 9 V
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
A9345217 Batteriefach-Set, 4 x AA

A9345217

Batteriefach-Set, 4 x AA Für 4 x 1,5 V Mignon-Zellen (AA). DIN EN 60601 konform (Kurzschluss durch falsches Einlegen der Batterien ausgeschlossen).

Lieferumfang 1 Batteriefach, Kontaktfedern vernickelt, Montage-Set

schließen

A9345217

Batteriefach-Set, 4 x AA
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002

Zubehör "Schutz"

A9177001 Displayscheibe S

A9177001

Displayscheibe S Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart im Anzeigenbereich. Ohne Bedruckung.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

schließen

A9177001

Displayscheibe S
Produkt Ihrem Warenkorb hinzugefügt
Acrylglas
glasklar
A9177006 Dichtungs-Set S

A9177006

Dichtungs-Set S Verwendung: Zur Erhöhung der Schutzart bei DATEC-CONTROL S.

Lieferumfang 1 Dichtungs-Set

schließen

A9177006

Dichtungs-Set S
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für A9077259

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ABS (UL 94 HB)
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtungs-Set, Displayscheibe (Set mit Klebefolie) • Hinweis: zusätzliche Abdichtung der Kontakte erforderlich
Farbe
schwarz RAL 9005
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
228 mm
Breite
117 mm
Platinenlänge Unterteil
214 mm
Platinenbreite Unterteil
62 mm
Platinenlänge Oberteil
213 mm
Platinenbreite Oberteil
60 mm
Displaylänge
54 mm
Displaybreite
79 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Teil)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
308 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
