A9077257

SET: DATEC-CONTROL S, Ausf. II, Sockel..

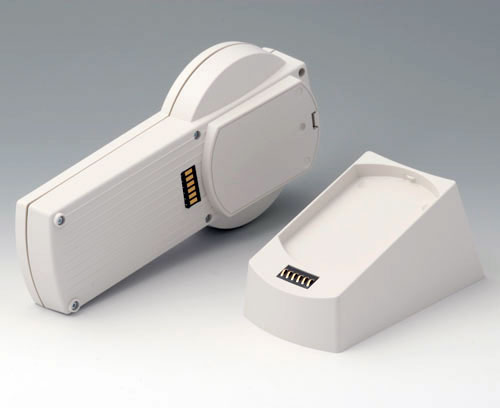

Gehäuse-Set: DATEC-CONTROL S, Ausf. II mit Bearbeitung für die Aufnahme der 6-poligen Kontakte und sichere Kontaktierung, 1 Sockel S, 1 Kontakt männlich (Sockel) und 1 Kontakt weiblich (Gehäuse).

Lieferumfang

Unter- und Oberteil mit Displayausschnitt, Batteriefachdeckel, Sockel, Kontakt männlich, Kontakt weiblich, Montage-Sets

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für A9077257

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss
