A9076157 SET: DATEC-CONTROL XS, Ausf. I, Sockel..
Scroll

A9076157

SET: DATEC-CONTROL XS, Ausf. I, Sockel..

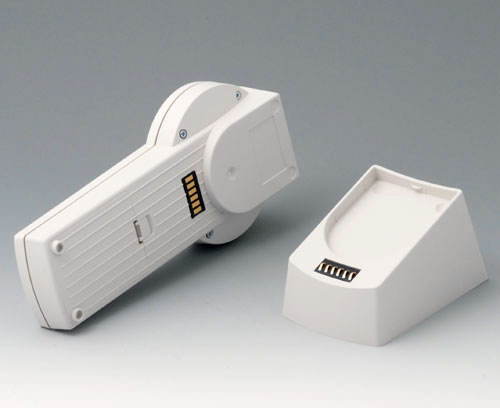

Gehäuse-Set: DATEC-CONTROL XS, Ausf. I mit Bearbeitung für die Aufnahme der 6-poligen Kontakte und sichere Kontaktierung, 1 Sockel XS, 1 Kontakt männlich (Sockel) und 1 Kontakt weiblich (Gehäuse).

Lieferumfang

Unter- und Oberteil ohne Displayausschnitt, Batteriefachdeckel, Sockel, Kontakt männlich, Kontakt weiblich, Montage-Sets

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für A9076157

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt
A9176007 Kontaktfedern-Set, 2 x AA

A9176007

Kontaktfedern-Set, 2 x AA Zum Kontaktieren der Batterien. Für sicheren Halt der Mignon-Zellen das beigefügte Distanzteil in den Batteriefachdeckel des Gehäuses einkleben.

Lieferumfang 2 Einfachkontakte, 1 Doppelkontakt, 1 selbstklebendes Distanzteil

schließen

A9176007

Kontaktfedern-Set, 2 x AA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt
A9176008 Kontaktfedern-Set, 3 x AA

A9176008

Kontaktfedern-Set, 3 x AA Zum Kontaktieren der Batterien. Für sicheren Halt der Mignon-Zellen das beigefügte Distanzteil in den Batteriefachdeckel des Gehäuses einkleben.

Lieferumfang 1 Set, inkl. 1 selbstklebendes Distanzteil

schließen

A9176008

Kontaktfedern-Set, 3 x AA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt
A9176128 Batteriefach XS, 2 x AA oder 1 x 9 V

A9176128

Batteriefach XS, 2 x AA oder 1 x 9 V Passend für DATEC-CONTROL XS. Additives Batteriefach für 2 Mignon-Zellen (AA) oder 1 x 9 V-Flachbatterie (PP3). Die Befestigung erfolgt schraubenlos. Das Batteriefach hält nach der Montage des Gehäuseober- und -unterteils selbsttätig. Kontaktfedern-Set als separater Artikel erhältlich.

Lieferumfang 1 Batteriefach

schließen

A9176128

Batteriefach XS, 2 x AA oder 1 x 9 V
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
A9176158 Batteriefach XS, 3 x AA

A9176158

Batteriefach XS, 3 x AA Passend für DATEC-CONTROL XS. Additives Batteriefach für 3 x 1,5 V Mignon-Zellen (IEC LR 1,5 V). Die Befestigung erfolgt schraubenlos. Das Batteriefach hält nach der Montage des Gehäuseober- und -unterteils selbsttätig. Kontaktfedern-Set als separater Artikel erhältlich.

Lieferumfang 1 Batteriefach

schließen

A9176158

Batteriefach XS, 3 x AA
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9250250 Distanzteil

A9250250

Distanzteil Das selbstklebende ausgeführte Distanzteil gibt Mignon-Zellen sicheren Halt in allen Batteriefächern, die auch die 9 V-Flachbatterie (PP3) aufnehmen können.
Verwendung: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-GEHÄUSE 150 und 190, SCHALEN-GEHÄUSE Ausf. III und IV, UNI-MESS-BOX N.

Lieferumfang 1 Distanzteil

schließen

A9250250

Distanzteil
Produkt Ihrem Warenkorb hinzugefügt
PE-Zellschaumstoff
50x25x4mm

Zubehör "Schutz"

A9176006 Dichtungs-Set XS

A9176006

Dichtungs-Set XS Verwendung: Zur Erhöhung der Schutzart bei DATEC-CONTROL XS.

Lieferumfang 1 Dichtungs-Set

schließen

A9176006

Dichtungs-Set XS
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Tragen"

A9100002 Ringöse

A9100002

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100002

Ringöse
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

Produktoptionen für A9076157

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ABS (UL 94 HB)
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtungs-Set • Hinweis: zusätzliche Abdichtung der Kontakte erforderlich
Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
200 mm
Breite
94 mm
Platinenlänge Unterteil
190 mm
Platinenbreite Unterteil
46 mm
Platinenlänge Oberteil
150 mm
Platinenbreite Oberteil
47 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Teil)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Externes Zubehör - verschiedenes

Gewicht/1 Stück
215 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
