A9076107 DATEC-CONTROL XS, Ausf. I
Scroll

A9076107

DATEC-CONTROL XS, Ausf. I

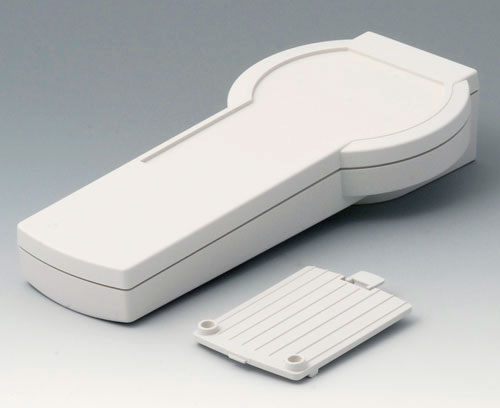

Vielfältig anwendbares Handgehäuse mit besonders handlichem Bedien- und großen Displaybereich für Anzeige- und Grafikmodule. Vertieftes Bedienfeld für Folientastaturen. Batteriefachdeckel wahlweise rast- und/oder schraubbar (Batteriefach als Zubehör).

Ausführung

Oberteil mit geschlossenem Bedienfeld 1,6 mm vertieft

Lieferumfang

Ober- und Unterteil, Batteriefachdeckel, Montage-Set

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für A9076107

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt
A9176007 Kontaktfedern-Set, 2 x AA

A9176007

Kontaktfedern-Set, 2 x AA Zum Kontaktieren der Batterien. Für sicheren Halt der Mignon-Zellen das beigefügte Distanzteil in den Batteriefachdeckel des Gehäuses einkleben.

Lieferumfang 2 Einfachkontakte, 1 Doppelkontakt, 1 selbstklebendes Distanzteil

schließen

A9176007

Kontaktfedern-Set, 2 x AA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt
A9176008 Kontaktfedern-Set, 3 x AA

A9176008

Kontaktfedern-Set, 3 x AA Zum Kontaktieren der Batterien. Für sicheren Halt der Mignon-Zellen das beigefügte Distanzteil in den Batteriefachdeckel des Gehäuses einkleben.

Lieferumfang 1 Set, inkl. 1 selbstklebendes Distanzteil

schließen

A9176008

Kontaktfedern-Set, 3 x AA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt
A9176128 Batteriefach XS, 2 x AA oder 1 x 9 V

A9176128

Batteriefach XS, 2 x AA oder 1 x 9 V Passend für DATEC-CONTROL XS. Additives Batteriefach für 2 Mignon-Zellen (AA) oder 1 x 9 V-Flachbatterie (PP3). Die Befestigung erfolgt schraubenlos. Das Batteriefach hält nach der Montage des Gehäuseober- und -unterteils selbsttätig. Kontaktfedern-Set als separater Artikel erhältlich.

Lieferumfang 1 Batteriefach

schließen

A9176128

Batteriefach XS, 2 x AA oder 1 x 9 V
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
A9176158 Batteriefach XS, 3 x AA

A9176158

Batteriefach XS, 3 x AA Passend für DATEC-CONTROL XS. Additives Batteriefach für 3 x 1,5 V Mignon-Zellen (IEC LR 1,5 V). Die Befestigung erfolgt schraubenlos. Das Batteriefach hält nach der Montage des Gehäuseober- und -unterteils selbsttätig. Kontaktfedern-Set als separater Artikel erhältlich.

Lieferumfang 1 Batteriefach

schließen

A9176158

Batteriefach XS, 3 x AA
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9250250 Distanzteil

A9250250

Distanzteil Das selbstklebende ausgeführte Distanzteil gibt Mignon-Zellen sicheren Halt in allen Batteriefächern, die auch die 9 V-Flachbatterie (PP3) aufnehmen können.
Verwendung: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-GEHÄUSE 150 und 190, SCHALEN-GEHÄUSE Ausf. III und IV, UNI-MESS-BOX N.

Lieferumfang 1 Distanzteil

schließen

A9250250

Distanzteil
Produkt Ihrem Warenkorb hinzugefügt
PE-Zellschaumstoff
50x25x4mm

Zubehör "Sockel"

A9176137 Sockel XS

A9176137

Sockel XS Ermöglicht ergonomisch günstige Ablesewinkel und bietet Platz für Ladeelektronik, Schnittstellen usw.

Ausführung Tischversion

Lieferumfang 1 Sockel, 1 Bodenplatte, Befestigungsschrauben für die Bodenplatte und Platinenmontage, Abdeckblenden, Gummifüße

schließen

A9176137

Sockel XS
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9178007 Kontakte, männlich

A9178007

Kontakte, männlich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

schließen

A9178007

Kontakte, männlich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
A9199005 Zugentlastung

A9199005

Zugentlastung Bügel für Kabelsicherung. Passend für Kabeldurchmesser von ca. 5-7 mm. Sockel für Aufnahme vorhanden.

Lieferumfang 1 Zugentlastung, 2 Schrauben

schließen

A9199005

Zugentlastung
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

Zubehör "Schutz"

A9176006 Dichtungs-Set XS

A9176006

Dichtungs-Set XS Verwendung: Zur Erhöhung der Schutzart bei DATEC-CONTROL XS.

Lieferumfang 1 Dichtungs-Set

schließen

A9176006

Dichtungs-Set XS
Produkt Ihrem Warenkorb hinzugefügt
A9176108 Protector XS

A9176108

Protector XS Spezieller Protector für DATEC-CONTROL XS. Fängt Stöße ab und schützt so die Elektronik im Gehäuse. Optimal auch als Oberflächenschutz peripherer Anlagen, Geräte etc. einsetzbar. Einfache Montage durch Verwendung eines speziellen Elastomers.

Lieferumfang 1 Protector

schließen

A9176108

Protector XS
Produkt Ihrem Warenkorb hinzugefügt
SBS (TPE)
vulkan

Zubehör "Wand/Halter"

A9226337 Wandhalter-Set

A9226337

Wandhalter-Set Wandhalter-Set für DATEC-CONTROL XS. Zwei Spangen, die das Gehäuse seitlich umgreifen werden mit den Riegeln verrastet. Die Einstellung der entsprechenden Breite erfolgt über eine rückseitige Rastlösung am Halter. Anschließend erfolgt die Wandmontage.

Lieferumfang 2 Spangen, 2 Riegel, 1 Halter

schließen

A9226337

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002

Zubehör "Tragen"

A9100002 Ringöse

A9100002

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100002

Ringöse
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

Zubehör

A9178008 Kontakte, weiblich

A9178008

Kontakte, weiblich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

schließen

A9178008

Kontakte, weiblich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet

Produktoptionen für A9076107

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ABS (UL 94 HB)
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtungs-Set
Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
200 mm
Breite
94 mm
Höhe
39,5 mm
Platinenlänge Unterteil
190 mm
Platinenbreite Unterteil
46 mm
Platinenlänge Oberteil
150 mm
Platinenbreite Oberteil
47 mm
Folienlänge
116 mm
Folienbreite
50 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Teil)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Externes Zubehör - verschiedenes

Gewicht/1 Stück
125 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
