A9107507 Sockel L
Scroll

A9107507

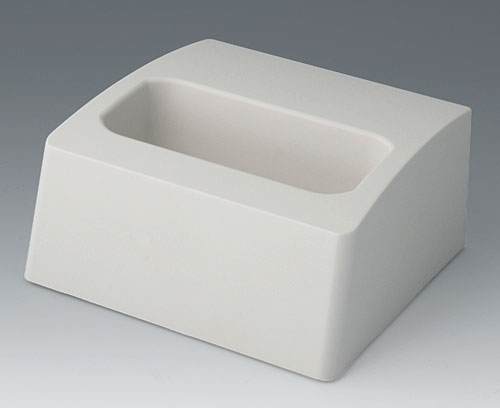

Sockel L

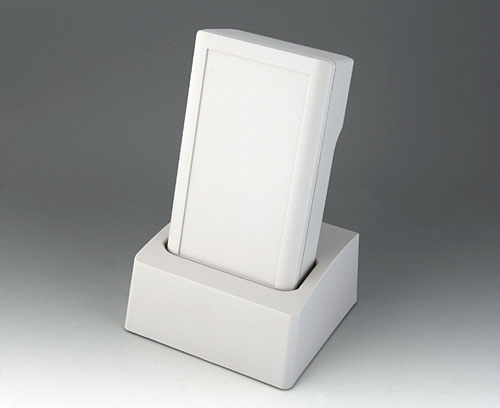

Standsockel für die praktische Verwahrung von DATEC-COMPACT L mit und ohne Batteriefach. Ideal zum Laden und Übertragen von Daten der Mobilgeräte. Dome zur Befestigung von Platinen und Bauteilen. Aussparungen für Federkontakte (Zubehör).

Lieferumfang

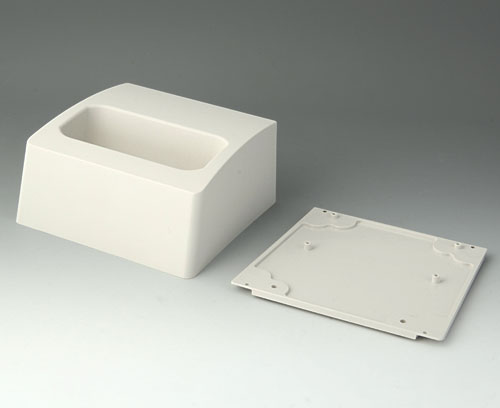

Sockel mit Bodenplatte, Gummifüße, Montage-Set

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für A9107507

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Systemkomponenten zum Komplettieren

A9007107 DATEC-COMPACT L

A9007107

DATEC-COMPACT L 2-teiliges kompaktes Handgehäuse mit Dichtung in einem ergonomischen, robusten Design. Sicheres Halten durch eine Fingermulde im Unterteil. Vertieftes Bedienfeld zum Schutz der Bedienelemente. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil.

Ausführung Ohne Batteriefach

Lieferumfang Ober- und Unterteil, Montage-Set

schließen

A9007107

DATEC-COMPACT L
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
206x110x47mm
IP 65
A9007117 DATEC-COMPACT L

A9007117

DATEC-COMPACT L 2-teiliges kompaktes Handgehäuse in einem ergonomischen, robusten Design. Sicheres Halten durch eine Fingermulde im Unterteil. Vertieftes Bedienfeld zum Schutz der Bedienelemente. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil.

Ausführung Ohne Batteriefach

Lieferumfang Ober- und Unterteil, Montage-Set

schließen

A9007117

DATEC-COMPACT L
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
206x110x47mm
IP 41
A9007207 DATEC-COMPACT L

A9007207

DATEC-COMPACT L 3-teiliges kompaktes Handgehäuse mit Dichtung in einem ergonomischen, robusten Design. Ideal für miniaturisierte Elektronik-Anwendungen. Sicheres Halten durch eine Fingermulde im Unterteil und einem körpernahen Schwerpunkt. Mit einem von außen zugänglichen Batteriefach für 3 x 1,5 V Mignon-Zellen (AA). Vertieftes Bedienfeld zum Schutz der Bedienelemente.
Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil.

Ausführung Mit Batteriefach 3 x AA

Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set

schließen

A9007207

DATEC-COMPACT L
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
206x110x47mm
IP 65
A9007217 DATEC-COMPACT L

A9007217

DATEC-COMPACT L 3-teiliges kompaktes Handgehäuse in einem ergonomischen, robusten Design. Ideal für miniaturisierte Elektronik-Anwendungen. Sicheres Halten durch eine Fingermulde im Unterteil und einem körpernahen Schwerpunkt. Mit einem von außen zugänglichen Batteriefach für 3 x 1,5 V Mignon-Zellen (AA). Vertieftes Bedienfeld zum Schutz der Bedienelemente. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil.

Ausführung Mit Batteriefach 3 x AA

Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set

schließen

A9007217

DATEC-COMPACT L
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
206x110x47mm
IP 41

Zubehör "Sockel"

A9193031 Federkontakt

A9193031

Federkontakt Federkontakt, rund mit Kugelspitze und Bund zur Übertragung von Ladestrom. Bohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Anlöten einer Litze an die starre Mantelfäche oder Printmontage. Belastbar bis 15 A. 1,5 mm Hub, 1,7 N. Geringster Übergangswiderstand.

Lieferumfang 1 Federkontakt

schließen

A9193031

Federkontakt
Produkt Ihrem Warenkorb hinzugefügt
vergoldet

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0325060 Selbstformende Schraube 2,5 x 6 mm (T8)

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8) Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl
A0399T08 Torx Schraubendreher T8

A0399T08

Torx Schraubendreher T8 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T8. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T08

Torx Schraubendreher T8
Produkt Ihrem Warenkorb hinzugefügt
A0399T10 Torx Schraubendreher T10

A0399T10

Torx Schraubendreher T10 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T10. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T10

Torx Schraubendreher T10
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für A9107507

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ASA+PC (UL 94 V-0)
Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
264 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
