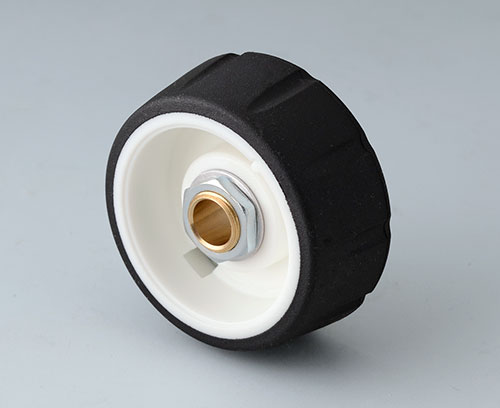

B7136062 CONTROL-KNOBS 36

B7136062

CONTROL-KNOBS 36

Innovatives Drehknopfdesign, bestehend aus zwei Kunststoff-Komponenten hart/weich: verkehrsweißer Knopfgrundkörper hart, ummantelt von einem weichem TPE-Material mit funktionaler Rillenoptik.
Passend für Drehpotentiometer und Drehimpulsgeber mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn. Achsbohrung durchgehend. Bei Bedarf Sockel für raffiniert schwebende Optik auf der Bedienoberfläche einsetzbar (Zubehör).

Ausführung

Verkehrsweiße Ringoptik auf der Deckfläche

Lieferumfang

1 Knopf (Mindestbestandteile für 1 CONTROL-KNOB: 1 Knopf, 1 Deckel, bei Bedarf 1 Sockel)

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Schrauben"

A6207009 Rundmutter M7 x 0,75

A6207009

Rundmutter M7 x 0,75

Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

schließen

A6207009

Rundmutter M7 x 0,75
Produkt Ihrem Warenkorb hinzugefügt
A6210009 Rundmutter M10 x 0,75

A6210009

Rundmutter M10 x 0,75

Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

schließen

A6210009

Rundmutter M10 x 0,75
Produkt Ihrem Warenkorb hinzugefügt
A6295009 Rundmutter 3/8"-32G

A6295009

Rundmutter 3/8"-32G Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

schließen

A6295009

Rundmutter 3/8"-32G
Produkt Ihrem Warenkorb hinzugefügt
A6300000 Steckschlüssel

A6300000

Steckschlüssel Zum Anziehen der Rundmutter. Passend für die Rundmuttern M7 x 0,75, M10 x 0,75 und 3/8"-32G.

Lieferumfang 1 Steckschlüssel

schließen

A6300000

Steckschlüssel
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

B7536108 Deckel 36

B7536108

Deckel 36 Passend für CONTROL-KNOBS 36. Einfach zum Aufstecken.

Lieferumfang 1 Deckel

schließen

B7536108

Deckel 36
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
B7536109 Deckel 36

B7536109

Deckel 36 Passend für CONTROL-KNOBS 36. Einfach zum Aufstecken.

Lieferumfang 1 Deckel

schließen

B7536109

Deckel 36
Produkt Ihrem Warenkorb hinzugefügt
PA 6
nero
B7536208 Sockel 36

B7536208

Sockel 36 Passend für alle CONTROL-KNOBS 36. Zusätzliche Bearbeitung der Frontplatte/Gehäusefront erforderlich (Bohrung für Potentiometer-Achse und Schlitz für Verdrehschutz).
Verwendung:
- Zwingend erforderlich für „CONTROL-KNOBS 36, optional beleuchtbar“ zur Montage der LED-Beleuchtung.
- Auf Wunsch auch für alle „CONTROL-KNOBS 36 ohne Beleuchtung“ einsetzbar. Hier bietet der Sockel zusätzlichen Abstand zwischen Knopf und Bedienoberfläche für eine raffiniert schwebende Optik.

Lieferumfang 1 Sockel

schließen

B7536208

Sockel 36
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
B7536209 Sockel 36

B7536209

Sockel 36 Passend für alle CONTROL-KNOBS 36. Zusätzliche Bearbeitung der Frontplatte/Gehäusefront erforderlich (Bohrung für Potentiometer-Achse und Schlitz für Verdrehschutz).
Verwendung:
- Zwingend erforderlich für „CONTROL-KNOBS 36, optional beleuchtbar“ zur Montage der LED-Beleuchtung.
- Auf Wunsch auch für alle „CONTROL-KNOBS 36 ohne Beleuchtung“ einsetzbar. Hier bietet der Sockel zusätzlichen Abstand zwischen Knopf und Bedienoberfläche für eine raffiniert schwebende Optik.

Lieferumfang 1 Sockel

schließen

B7536209

Sockel 36
Produkt Ihrem Warenkorb hinzugefügt
PA 6
nero

Produktoptionen für B7136062

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Anwendungsbeispiele
  • Kaufmännische Daten
Material
PC
Knopfgrundkörper
TPE
Ummantelung
Farbe
Ummantelung nero,
Knopfgrundkörper verkehrsweiß RAL 9016
Durchmesser
36 mm
Höhe
14,7 mm
Achsbohrung
6 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
13 g
Warentarifnummer
(OKW Produkt)
84879090
Herstellungsland
Deutschland
