B1604117 BODY-CASE M, ohne Vertiefung
Scroll

B1604117

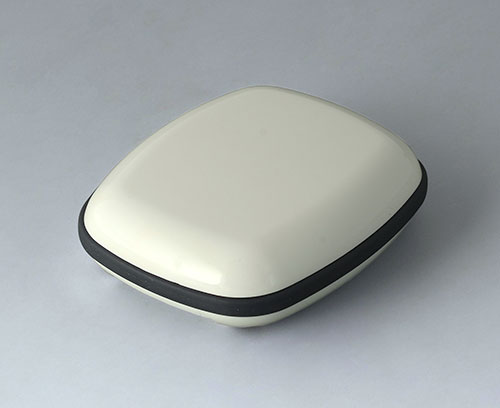

BODY-CASE M, ohne Vertiefung

Modernes Gehäuse für kleine Gerätschaften im Bereich „Wearable Technologies“. Dreiteilige Konstruktion bestehend aus Ober- und Unterteil, hochglanzpoliert sowie einem TPV-Dichtring, matt.
Fixiersockel für eine Platine im Oberteil; Platine hält nach Gehäusemontage selbsttätig zwischen Ober- und Unterteil. Interne Stromversorgung über Rund- oder Knopfzelle auf der Platine oder alternativ Einsatz eines Akkus mit Spule für induktives Laden.
Armband, Ansteck-Set etc. als Zubehör.

Hinweis
Die aufgeführten Produktoptionen beziehen sich auf die Modifikation von Ober- und Unterteil des Gehäuses. Modifikation des TPV-Dichtrings ist nicht möglich.

Ausführung

Ohne Vertiefung

Lieferumfang

Ober- und Unterteil, Dichtring, 4 Gehäuseschrauben M2 x 6 mm (T6), 2 Federstege (18 mm)

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für B1604117

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Sockel"

B1704017 Ablagestation M

B1704017

Ablagestation M Zum Ablegen des BODY-CASE M in Kombination mit externer Zusatzelektronik, z.B. für induktive Lademöglichkeit. Einfache Ausrichtung des Gehäuses auf der Ablagestation durch Führungselemente. Konfiguration für Reihenanordnung zu Konsolen auf Anfrage.

Ausnahme: Gehäuse mit Ansteckclip. Die induktive Lademöglichkeit ist hierbei nicht möglich.

Lieferumfang Oberteil, Bodenplatte, Montage-Set

schließen

B1704017

Ablagestation M
Produkt Ihrem Warenkorb hinzugefügt
ASA (UL 94 HB)
verkehrsweiß RAL 9016
62x50x17mm
B1704807 Ladeschale M, für individuelle Konfiguration

B1704807

Ladeschale M, für individuelle Konfiguration Zum Ablegen des BODY-CASE M in Kombination mit externer Zusatzelektronik, z.B. für induktive Lademöglichkeit. Einfache Ausrichtung des Gehäuses durch Führungselemente.
Ideal zur Reihenanordnung - Verschraubung der Ladeschale von hinten auf eine Tischkonsole o.Ä. Dichtung B1706003 zur Erhöhung der Schutzart als Zubehör.

Ausnahme: Gehäuse mit Ansteckclip. Die induktive Lademöglichkeit ist hierbei nicht möglich.

Lieferumfang 1 Ladeschale

schließen

B1704807

Ladeschale M, für individuelle Konfiguration
Produkt Ihrem Warenkorb hinzugefügt
ASA (UL 94 HB)
verkehrsweiß RAL 9016
62x50x17mm

Zubehör "Schutz"

B1706003 Dichtung Ladeschale M/L

B1706003

Dichtung Ladeschale M/L Verwendung: Zum Einlegen in die Nut der Ladeschale M/L zur Erhöhung der Schutzart.

Lieferumfang 1 Dichtung

schließen

B1706003

Dichtung Ladeschale M/L
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Tragen"

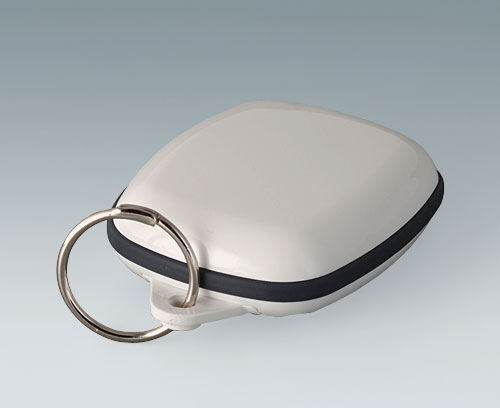

A9164001 Schlüsselring

A9164001

Schlüsselring Schlüsselring-Durchmesser = 20,5 mm.

Lieferumfang 1 Schlüsselring

schließen

A9164001

Schlüsselring
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt
20,5mm
B1706001 Ansteck-Set

B1706001

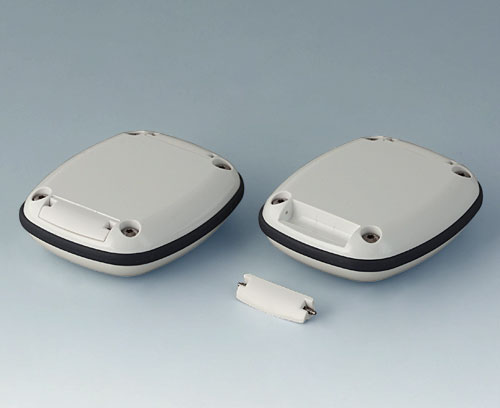

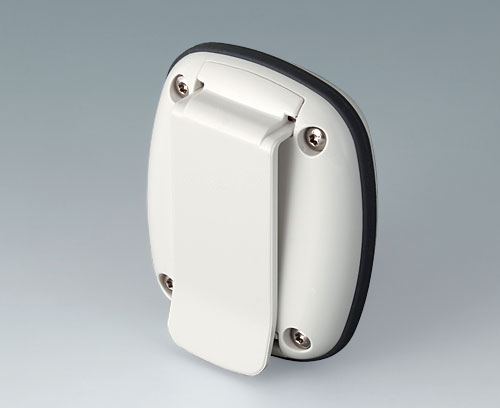

Ansteck-Set Spezielles Zubehör für BODY-CASE. Set bestehend aus 1 Ansteck-Clip für Hemd- und Hosentasche, 1 Befestigungsöse für Halsband/Kette/Kordel sowie 2 Abdeckungen zum Verschließen einer/beider rückseitigen Armband-Befestigungen bei Bedarf. Befestigung mit Federstegen (aus Lieferumfang Gehäuse).

Lieferumfang 1 Set

schließen

B1706001

Ansteck-Set
Produkt Ihrem Warenkorb hinzugefügt
ASA (UL 94 HB)
verkehrsweiß RAL 9016

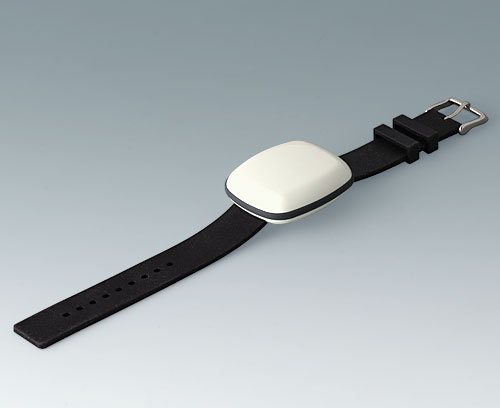

B1706202 Armband, 18 mm

B1706202

Armband, 18 mm Spezielles Armband aus Silikon für BODY-CASE: elastisch, wasserfest und angenehm zu tragen. Glatte Oberfläche zudem leicht zu reinigen. Stegbreite 18 mm. Gesamtlänge ohne Schließe ca. 193 mm. Schließe aus Edelstahl. Befestigung mit Federstegen.

Hinweis:
Die im Lieferumfang der Gehäuse enthaltenen Federstege Ø 1.5 x 18 mm können sich in Verbindung mit dem Armband aus Silikon B1706202 bei Drehbeanspruchung u.U. aus dem Gehäuse lösen. Für eine bessere Verbindung empfehlen wir daher Federstege mit den Maßen Ø 1,5 x 19 mm.
OKW-Bestell-Nummer: B1706206
Die entsprechende Eignung und Verwendung bitte durch Selbstversuche ermitteln.

Lieferumfang 1 Armband

schließen

B1706202

Armband, 18 mm
Produkt Ihrem Warenkorb hinzugefügt
Silikon
schwarz
B1706203 Federstegwerkzeug

B1706203

Federstegwerkzeug „Gabelförmig“ ausgebildetes Ende zum problemlosen Einsetzen und Herausnehmen der Federstege des Armbands, Ansteck-Clips, der Öse und Abdeckungen. Spitze Seite als Stift-Ausdrückinstrument für Metallarmbänder mit flexiblen Kettengliedern oder Schließe geeignet. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Federstegwerkzeug

schließen

B1706203

Federstegwerkzeug
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl

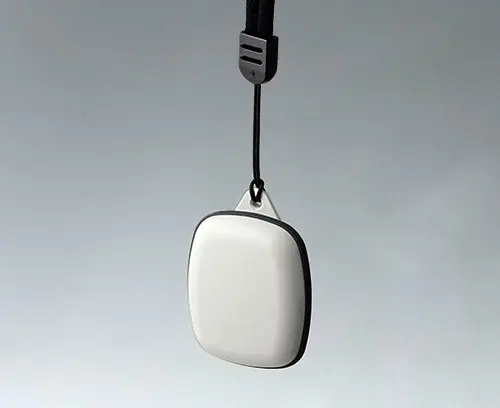

B9100063 Halsband, Textil

B9100063

Halsband, Textil Ohne Schnellverschluss.

ACHTUNG AUSLAUFWARE:
Der Artikel ist nur noch in begrenzter Stückzahl vorrätig. Bitte fragen Sie an!

Lieferumfang 1 Halsband

schließen

B9100063

Halsband, Textil
Produkt Ihrem Warenkorb hinzugefügt
schwarz
860mm

Zubehör "Schrauben"

A0399T06 Torx Schraubendreher T6

A0399T06

Torx Schraubendreher T6 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T6. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher T6

schließen

A0399T06

Torx Schraubendreher T6
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B1604117

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ASA (UL 94 HB)
Unter- und Oberteil
TPV 50A
Dichtring
Schutzart
IP 65
Farbe
Unter- und Oberteil verkehrsweiß RAL 9016,
Dichtring lava
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
50 mm
Breite
41 mm
Höhe
15 mm
Platinenlänge Unterteil
35 mm
Platinenbreite Unterteil
34 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
11 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
