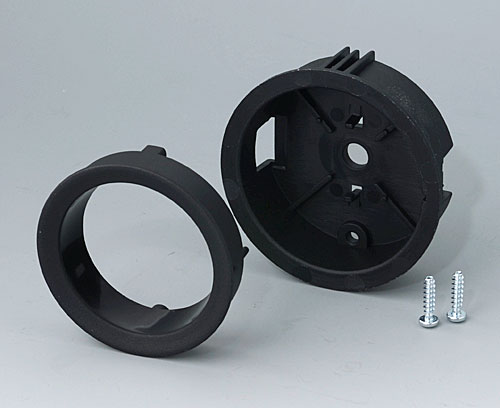

B8741119 Jeu de montage 41, version encastrée

B8741119

Jeu de montage 41, version encastrée

Montage encastrée. Dans le variante encastrée, le montage encastré avec un passage joliment esthétique du bouton à la surface frontale de l'appareil. Convenable pour bouton diametre 41. Éclairage optionnel uniquement en combinaison avec le bouton translucide (coloris diamant, rubis, émeraude ou saphir).

Fourniture

1 jeu de montage

  • Composants/Accessoires

Version encastrée avec éclairage LED

Composants minimum
1 bouton.
1 capuchon.
1 jeu de montage version encastrée.
1 éclairage LED.

Composants du système pour compléter

B8241061 STAR-KNOBS 41

B8241061

STAR-KNOBS 41 Convenable pour des potentiomètres rotatifs et générateurs d'impulsions rotatifs avec des bouts d'arbre ronds selon DIN 41591. Système de noix de serrage pour l'assemblage des boutons convenable et frontale. Alésage sans chanfrein. Éclairage optionnel : utilisable pour version de montage encastrée, éclairage LED voir acc. séparé.

Fourniture 1 bouton (Comp. min. pour 1 STAR-KNOB : 1 bouton, 1 capuchon et 1 jeu de montage)

Fermer

B8241061

STAR-KNOBS 41
Produit ajouté à votre panier
PC (UL 94 HB)
diamant
41x14mm
Alésage 6mm
B8241065 STAR-KNOBS 41

B8241065

STAR-KNOBS 41 Convenable pour des potentiomètres rotatifs et générateurs d'impulsions rotatifs avec des bouts d'arbre ronds selon DIN 41591. Système de noix de serrage pour l'assemblage des boutons convenable et frontale. Alésage sans chanfrein. Éclairage optionnel : utilisable pour version de montage encastrée, éclairage LED voir acc. séparé.

Fourniture 1 bouton (Comp. min. pour 1 STAR-KNOB : 1 bouton, 1 capuchon et 1 jeu de montage)

Fermer

B8241065

STAR-KNOBS 41
Produit ajouté à votre panier
PC (UL 94 HB)
émeraude
41x14mm
Alésage 6mm
B8241066 STAR-KNOBS 41

B8241066

STAR-KNOBS 41 Convenable pour des potentiomètres rotatifs et générateurs d'impulsions rotatifs avec des bouts d'arbre ronds selon DIN 41591. Système de noix de serrage pour l'assemblage des boutons convenable et frontale. Alésage sans chanfrein. Éclairage optionnel : utilisable pour version de montage encastrée, éclairage LED voir acc. séparé.

Fourniture 1 bouton (Comp. min. pour 1 STAR-KNOB : 1 bouton, 1 capuchon et 1 jeu de montage)

Fermer

B8241066

STAR-KNOBS 41
Produit ajouté à votre panier
PC (UL 94 HB)
saphir
41x14mm
Alésage 6mm
B8341061 STAR-KNOBS 41, avec reliefs

B8341061

STAR-KNOBS 41, avec reliefs Convenable pour des potentiomètres rotatifs et générateurs d'impulsions rotatifs avec des bouts d'arbre ronds selon DIN 41591. Système de noix de serrage pour l'assemblage des boutons convenable et frontale. Alésage sans chanfrein. Éclairage optionnel : utilisable pour version de montage encastrée, éclairage LED voir acc. séparé.

Version Avec reliefs

Fourniture 1 bouton (Comp. min. pour 1 STAR-KNOB : 1 bouton, 1 capuchon et 1 jeu de montage)

Fermer

B8341061

STAR-KNOBS 41, avec reliefs
Produit ajouté à votre panier
PC (UL 94 HB)
diamant
41x14mm
Alésage 6mm
B8341065 STAR-KNOBS 41, avec reliefs

B8341065

STAR-KNOBS 41, avec reliefs Convenable pour des potentiomètres rotatifs et générateurs d'impulsions rotatifs avec des bouts d'arbre ronds selon DIN 41591. Système de noix de serrage pour l'assemblage des boutons convenable et frontale. Alésage sans chanfrein. Éclairage optionnel : utilisable pour version de montage encastrée, éclairage LED voir acc. séparé.

Version Avec reliefs

Fourniture 1 bouton (Comp. min. pour 1 STAR-KNOB : 1 bouton, 1 capuchon et 1 jeu de montage)

Fermer

B8341065

STAR-KNOBS 41, avec reliefs
Produit ajouté à votre panier
PC (UL 94 HB)
émeraude
41x14mm
Alésage 6mm
B8341066 STAR-KNOBS 41, avec reliefs

B8341066

STAR-KNOBS 41, avec reliefs Convenable pour des potentiomètres rotatifs et générateurs d'impulsions rotatifs avec des bouts d'arbre ronds selon DIN 41591. Système de noix de serrage pour l'assemblage des boutons convenable et frontale. Alésage sans chanfrein. Éclairage optionnel : utilisable pour version de montage encastrée, éclairage LED voir acc. séparé.

Version Avec reliefs

Fourniture 1 bouton (Comp. min. pour 1 STAR-KNOB : 1 bouton, 1 capuchon et 1 jeu de montage)

Fermer

B8341066

STAR-KNOBS 41, avec reliefs
Produit ajouté à votre panier
PC (UL 94 HB)
saphir
41x14mm
Alésage 6mm
B8641008 Capuchon 41

B8641008

Capuchon 41 Convenable pour bouton STAR-KNOB 41. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

B8641008

Capuchon 41
Produit ajouté à votre panier
PA 6
volcan
B8641009 Capuchon 41

B8641009

Capuchon 41 Convenable pour bouton STAR-KNOB 41. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

B8641009

Capuchon 41
Produit ajouté à votre panier
PA 6
néro
B8641108 Capuchon 41, avec creux

B8641108

Capuchon 41, avec creux Convenable pour bouton STAR-KNOB 41. Montage du capuchon avec creux facile.

Fourniture 1 capuchon

Fermer

B8641108

Capuchon 41, avec creux
Produit ajouté à votre panier
PA 6
volcan
B8641109 Capuchon 41, avec creux

B8641109

Capuchon 41, avec creux Convenable pour bouton STAR-KNOB 41. Montage du capuchon avec creux facile.

Fourniture 1 capuchon

Fermer

B8641109

Capuchon 41, avec creux
Produit ajouté à votre panier
PA 6
néro

Accessoires "éclairage"

B7546001 Éclairage LED, 8 LED (lumière de fond RGB)

B7546001

Éclairage LED, 8 LED (lumière de fond RGB)

Circuit imprimé D=27 mm avec 8 LED (lumière de fond RGB), sans contrôleur, technologie SMD, câble de raccordement d’une longueur de 120 mm, avec connecteur femelle à 4 broches au bout, connecteur mâle compris.

Suggestion pour :

STAR-KNOBS 33 / 41
- version encastrée : l'association avec le bouton en couleur diamant
- version en saillie : l'association avec le jeu de montage en couleur diamant

CONTROL-KNOBS 36 avec éclairage optionnel
 - fixation aux socles disponibles en option

Fourniture 1 éclairage LED (lumière de fond RGB)

Fermer

B7546001

Éclairage LED, 8 LED (lumière de fond RGB)
Produit ajouté à votre panier
B8733004 Éclairage LED

B8733004

Éclairage LED Circuit imprimé D=27 mm avec 8 LED (lumière blanche), technique SMD, câble de raccordement de long. 120 mm, connecteur à 2 pôles (mâles/femelles). À utilisation universelle pour boutons tailles 33 et 41 mm.
Utilisable pour version de montage encastrée : uniquement en combinaison avec le bouton translucide*.
Utilisable pour version de montage en saille : uniquement en combinaison avec le jeu de montage translucide*.
(translucide = coloris diamant, rubis, émeraude, saphir).

Fourniture 1 éclairage LED

Fermer

B8733004

Éclairage LED
Produit ajouté à votre panier

Accessoires

A6207009 Écrou rond M7 x 0,75

A6207009

Écrou rond M7 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
A6210009 Écrou rond M10 x 0,75

A6210009

Écrou rond M10 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
A6295009 Écrou rond 3/8"-32G

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.

Fourniture 1 écrou rond

Fermer

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
A6300000 Clé

A6300000

Clé Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.

Fourniture 1 clé

Fermer

A6300000

Clé
Produit ajouté à votre panier
B8741001 Moyen de montage 41

B8741001

Moyen de montage 41 Arrête le bouton pendant la fixation de la noix de serrage (variante montage encastrée) et le positionne dans la hauteur correcte sur l'axe des génerateurs d'impulsions rotatifs (variante montage encastrée et en saillie).

Fourniture 1 moyen de montage

Fermer

B8741001

Moyen de montage 41
Produit ajouté à votre panier
ABS (UL 94 HB)
vert

Version encastrée sans éclairage

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Couleur
néro
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (groupe)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
36 g
No. de tarif marchandise
(produit OKW)
84879090
Pays d'origine
Allemagne
