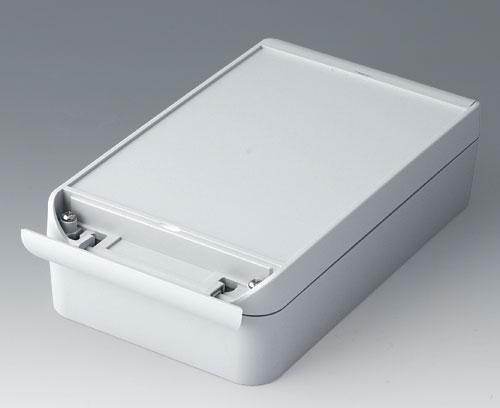

C6013221 SMART-BOX 130 LARGE
Scroll

C6013221

SMART-BOX 130 LARGE

Boitier en quatre parties prédestiné aux applications électriques et électroniques. Le joint se trouve déjà dans la partie sup. Vissage hors la zone étanche. Partie en creux pour des claviers. Colonnettes de fixation intégrées pour cartes à circuits et barrettes DIN.

Fourniture

partie inférieure et partie supérieure avec joint, 2 obturateurs (à charnière), 1 jeu de montage y compris un système de retenue de partie supérieure

Plan 2D PDF
Vue 3D PDF
Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier
Générer ma fiche technique PDF

Générer votre fiche technique PDF pour C6013221

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Fermer
  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

C2306917 Élément à compensation de pression M6x0,75

C2306917

Élément à compensation de pression M6x0,75 Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 6,5L/min - 0,25 bar; 16,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).

Fourniture 1 élément à compensation de pression, 1 joint, 1 écrou

Fermer

C2306917

Élément à compensation de pression M6x0,75
Produit ajouté à votre panier
PA 6 (UL 94 HB)
gris clair RAL 7035
IP 56
C2310917 Élément à compensation de pression M10x1

C2310917

Élément à compensation de pression M10x1 Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).

Fourniture 1 élément à compensation de pression, 1 joint, 1 écrou

Fermer

C2310917

Élément à compensation de pression M10x1
Produit ajouté à votre panier
PA 6 (UL 94 HB)
gris clair RAL 7035
IP 56

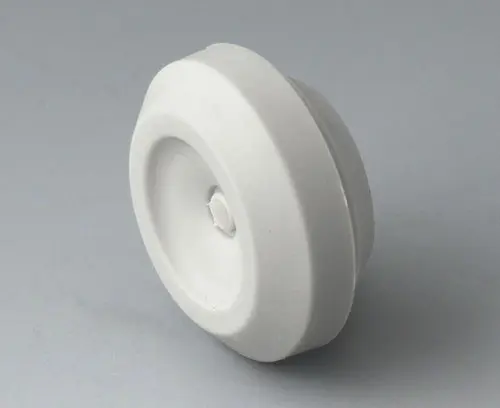

C2316147

C2316147

Passe-câble Passe-câble avec membrane facilement transperçable ; mise en place aisée. Utilisable aussi comme bouchon de fermeture. Sans halogènes. Convient pour les épaisseurs de paroi de 0,5 - 3 mm et pour diamètre de câble de 5 - 10 mm. Utilisable avec des températures de -50 °C à +125 °C. Perçage pour la fixation ø 16,5 mm.

Fourniture 1 passe-câble

Fermer

C2316147

Passe-câble
Produit ajouté à votre panier
TPE
gris clair RAL 7035
IP 67
C2320137 Passe-câble

C2320137

Passe-câble Passe-câble avec membrane facilement transperçable ; mise en place aisée. Tenue ferme dès que l‘on tire un peu le câble vers l’arrière. Sans halogènes. Convient pour les épaisseurs de paroi de 1 - 4 mm et pour diamètre de câble de 8 - 13mm. Utilisable avec des températures de -40°C à +100°C. Perçage pour la fixation ø 20,5 mm.

Fourniture 1 passe-câble

Fermer

C2320137

Passe-câble
Produit ajouté à votre panier
EPDM
gris clair RAL 7035
IP 67

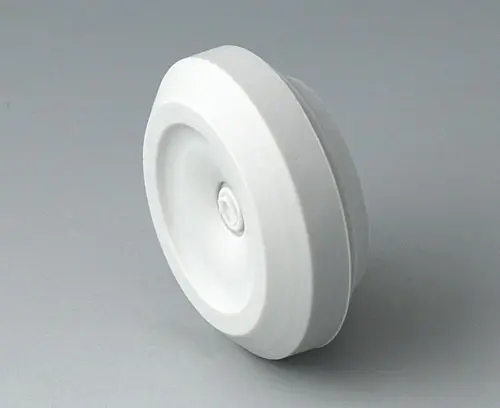

C2320147

C2320147

Passe-câble Passe-câble avec membrane facilement transperçable ; mise en place aisée. Utilisable aussi comme bouchon de fermeture. Sans halogènes. Convient pour les épaisseurs de paroi de 0,5 - 3 mm et pour diamètre de câble de 6 - 13 mm. Utilisable avec des températures de -50 °C à +125 °C. Perçage pour la fixation ø 20,5 mm.

Fourniture 1 passe-câble

Fermer

C2320147

Passe-câble
Produit ajouté à votre panier
TPE
gris clair RAL 7035
IP 67

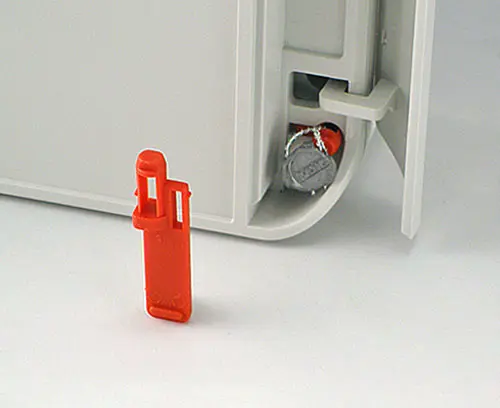

C6100006 Fiche de plombage

C6100006

Fiche de plombage Pour la protection des boitiers et pour protéger les composants électroniques contre un accès non autorisé.

Fourniture 1 pièce (détachée)

Fermer

C6100006

Fiche de plombage
Produit ajouté à votre panier
PA 6
rouge

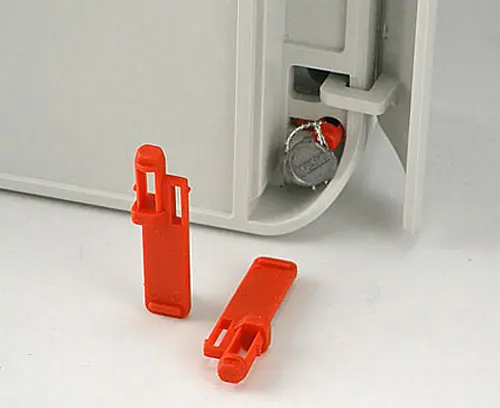

C6100016 Jeu de plombage

C6100016

Jeu de plombage Pour la protection des boitiers et pour protéger les composants électroniques contre un accès non autorisé.

Fourniture 2 pièces (détachée)

Fermer

C6100016

Jeu de plombage
Produit ajouté à votre panier
PA 6
rouge

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0308031 Vis autotaraudeuses 3 x 8 mm (PZ1)

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1)
Produit ajouté à votre panier
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier
Acier inoxydable

Accessoires

C2299018 Pieds de boitier

C2299018

Pieds de boitier Pour l´utilisation comme boitier de table un logement est prévu à la base du socle pour fixer les pieds en caoutchouc.

Fourniture 4 pieds de boitier

Fermer

C2299018

Pieds de boitier
Produit ajouté à votre panier
TPE (UL 94 HB)

Options de produit pour C6013221

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
ASA+PC (UL 94 V-0)
Degré de protection
IP 66
Couleur
gris clair RAL 7035
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
220 mm
Largeur
130 mm
Hauteur
60 mm
Long. circuit imprimé,
partie inférieure
181 mm
Larg. circuit imprimé,
partie inférieure
119,5 mm
Long. circuit imprimé,
partie supérieure
178 mm
Long. circuit imprimé,
partie supérieure
119 mm
Longueur clavier
174,8 mm
Largeur clavier
121,6 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
370 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
