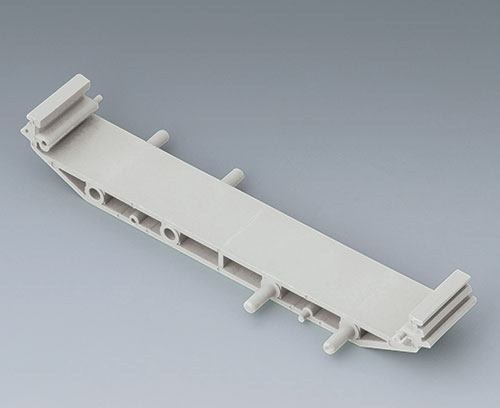

B6724440 RAILTEC SUP. 107, partie intermédiaire

B6724440

RAILTEC SUP. 107, partie intermédiaire

Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) nécessaire. La largeur des platines découle de l'addition des dimensions des différentes pièces.

Fourniture

1 partie intermédiaire

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

B6724444 RAILTEC SUP. 107, pièce terminale

B6724444

RAILTEC SUP. 107, pièce terminale Construction modulaire. Assemblage sûr par emboîtement. Composants minimum pour un support : 2 pièces terminals. La combinaison avec les parties intermédiaires (art. sép.) permet une adaptation optimale à la taille requise. La largeur des platines découle de l'addition des dimensions des différentes pièces.

Fourniture 1 pièce terminale

Fermer

B6724444

RAILTEC SUP. 107, pièce terminale
Produit ajouté à votre panier
PA 6 (30) (UL 94 V-0)
gris clair
118x11,5x17,5mm
B6724445 RAILTEC SUP. 107, pièce terminale + pied

B6724445

RAILTEC SUP. 107, pièce terminale + pied Construction modulaire. Assemblage sûr par emboîtement. Composants minimum pour un support : 2 pièces terminals. La combinaison avec les parties intermédiaires (art. sép.) permet une adaptation optimale à la taille requise. La largeur des platines découle de l'addition des dimensions des différentes pièces. Counvient pour des barrettes DIN EN 60715 (TH35).

Fourniture 1 pièce terminale

Fermer

B6724445

RAILTEC SUP. 107, pièce terminale + pied
Produit ajouté à votre panier
PA 6 (30) (UL 94 V-0)
gris clair
118x11,5x27,5mm

Options de produit pour B6724440

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris clair
Longueur
118 mm
Largeur
18,5 mm
Hauteur
17,5 mm
Long. circuit imprimé,
partie inférieure
107 mm
Larg. circuit imprimé,
partie inférieure
18,5 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
14 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Royaume-Uni
