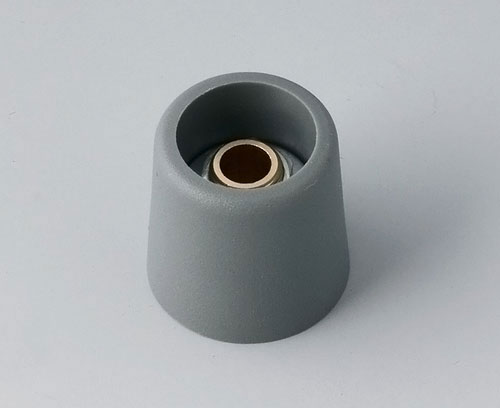

A3116638 COM-KNOBS 16, sans évidement

A3116638

COM-KNOBS 16, sans évidement

Convenable pour des potentiomètres rotatifs avec des bouts d'arbre ronds selon DIN 41591. Système de noix de serrage pour l'assemblage des boutons convenable et frontale. Alésage avec chanfrein.
Max. couple : montage = 0,8 Nm, fonction = 0,7 Nm.

Fourniture

1 COM-KNOB (sans évidement)

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

A3216003 Capuchon 16

A3216003

Capuchon 16 Convenable pour bouton COM-KNOB 16. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3216003

Capuchon 16
Produit ajouté à votre panier
PA 6
corail
A3216004 Capuchon 16

A3216004

Capuchon 16 Convenable pour bouton COM-KNOB 16. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3216004

Capuchon 16
Produit ajouté à votre panier
PA 6
plage
A3216005 Capuchon 16

A3216005

Capuchon 16 Convenable pour bouton COM-KNOB 16. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3216005

Capuchon 16
Produit ajouté à votre panier
PA 6
lagon
A3216006 Capuchon 16

A3216006

Capuchon 16 Convenable pour bouton COM-KNOB 16. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3216006

Capuchon 16
Produit ajouté à votre panier
PA 6
ciel
A3216007 Capuchon 16

A3216007

Capuchon 16 Convenable pour bouton COM-KNOB 16. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3216007

Capuchon 16
Produit ajouté à votre panier
PA 6
minéral
A3216009 Capuchon 16

A3216009

Capuchon 16 Convenable pour bouton COM-KNOB 16. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3216009

Capuchon 16
Produit ajouté à votre panier
PA 6
néro

Accessoires "vis"

A6207009 Écrou rond M7 x 0,75

A6207009

Écrou rond M7 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
A6210009 Écrou rond M10 x 0,75

A6210009

Écrou rond M10 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
A6295009 Écrou rond 3/8"-32G

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.

Fourniture 1 écrou rond

Fermer

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
A6300000 Clé

A6300000

Clé Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.

Fourniture 1 clé

Fermer

A6300000

Clé
Produit ajouté à votre panier
A7516000 Jupe pour écrou 16, sans trait

A7516000

Jupe pour écrou 16, sans trait Convenable pour bouton rond 16 / COM-KNOB 16. Montage du jupe pour écrou facile.

Fourniture 1 jupe pour écrou

Fermer

A7516000

Jupe pour écrou 16, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A7516010 Jupe pour écrou 16, avec trait

A7516010

Jupe pour écrou 16, avec trait Convenable pour bouton rond 16 / COM-KNOB 16. Montage du jupe pour écrou facile. Repère blanc.

Version White marking.

Fourniture 1 jupe pour écrou

Fermer

A7516010

Jupe pour écrou 16, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A7516018 Jupe pour écrou 16, avec trait

A7516018

Jupe pour écrou 16, avec trait Convenable pour bouton rond 16 / COM-KNOB 16. Montage du jupe pour écrou facile. Repère noir.

Version Black marking.

Fourniture 1 jupe pour écrou

Fermer

A7516018

Jupe pour écrou 16, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris poussière RAL 7037
A7616000 Jupe pour écrou 16, sans trait

A7616000

Jupe pour écrou 16, sans trait Convenable pour bouton rond 16 / COM-KNOB 16. Montage du jupe pour écrou facile.

Fourniture 1 jupe pour écrou

Fermer

A7616000

Jupe pour écrou 16, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A7616008 Jupe pour écrou 16, sans trait

A7616008

Jupe pour écrou 16, sans trait Convenable pour bouton rond 16 / COM-KNOB 16. Montage du jupe pour écrou facile.

Fourniture 1 jupe pour écrou

Fermer

A7616008

Jupe pour écrou 16, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris poussière RAL 7037

Accessoires

A4416001 Cadran 16

A4416001

Cadran 16 Montage du cadran facile pour boutons ronds et avec papillons 16 / COM-KNOB 16. Surface brillante.

Fourniture 1 cadran

Fermer

A4416001

Cadran 16
Produit ajouté à votre panier
PC (UL 94 HB)
transparent
A4416010 Cadran 16

A4416010

Cadran 16 Montage du cadran facile pour boutons ronds et avec papillons 16 / COM-KNOB 16. Surface brillante. Couleur du symbol noir.

Fourniture 1 cadran

Fermer

A4416010

Cadran 16
Produit ajouté à votre panier
PC (UL 94 HB)
transparent
A4416020 Cadran 16

A4416020

Cadran 16 Montage du cadran facile pour boutons ronds et avec papillons 16 / COM-KNOB 16. Surface brillante. Couleur du symbol noir.

Fourniture 1 cadran

Fermer

A4416020

Cadran 16
Produit ajouté à votre panier
PC (UL 94 HB)
transparent
A4416060 Cadran 16

A4416060

Cadran 16 Montage du cadran facile pour boutons ronds et avec papillons 16 / COM-KNOB 16. Surface brillante. Couleur du symbol noir.

Fourniture 1 cadran

Fermer

A4416060

Cadran 16
Produit ajouté à votre panier
PC (UL 94 HB)
transparent
A6016019 Stator 16

A6016019

Stator 16 Convenable pour bouton rond et bouton avec papillons 16 / COM-KNOB 16. Stator avec bande adhésive. Symboles noirs.

Fourniture 1 stator

Fermer

A6016019

Stator 16
Produit ajouté à votre panier
Aluminium
A7316000 Disque 16, sans trait

A7316000

Disque 16, sans trait Convenable pour bouton rond et bouton avec papillons 16 / COM-KNOB 16. Montage du disque facile.

Fourniture 1 disque

Fermer

A7316000

Disque 16, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A7316010 Disque 16, avec trait

A7316010

Disque 16, avec trait Convenable pour bouton rond et bouton avec papillons 16 / COM-KNOB 16. Montage du disque facile. Repère blanc.

Fourniture 1 disque

Fermer

A7316010

Disque 16, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Options de produit pour A3116638

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Matériau
Couleur
volcan
Diamètre
16 mm
Hauteur
16 mm
Alésage ″
1/4″
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
6 g
No. de tarif marchandise
(produit OKW)
84879090
Pays d'origine
Allemagne
