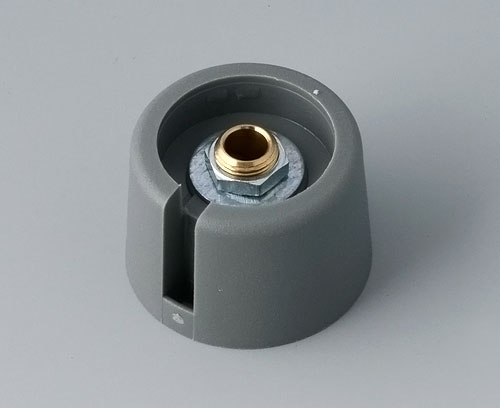

A3023048 COM-KNOBS 23, avec un évidement

A3023048

COM-KNOBS 23, avec un évidement

Convenable pour des potentiomètres rotatifs avec des bouts d'arbre ronds selon DIN 41591. Système de noix de serrage pour l'assemblage des boutons convenable et frontale. Alésage sans chanfrein.
Max. couple : montage = 1,0 Nm, fonction = 0,8 Nm.

Fourniture

1 COM-KNOB (avec un évidement)

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

A3223003 Capuchon 23

A3223003

Capuchon 23 Convenable pour bouton COM-KNOB 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3223003

Capuchon 23
Produit ajouté à votre panier
PA 6
corail
A3223004 Capuchon 23

A3223004

Capuchon 23 Convenable pour bouton COM-KNOB 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3223004

Capuchon 23
Produit ajouté à votre panier
PA 6
plage
A3223005 Capuchon 23

A3223005

Capuchon 23 Convenable pour bouton COM-KNOB 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3223005

Capuchon 23
Produit ajouté à votre panier
PA 6
lagon
A3223006 Capuchon 23

A3223006

Capuchon 23 Convenable pour bouton COM-KNOB 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3223006

Capuchon 23
Produit ajouté à votre panier
PA 6
ciel
A3223007 Capuchon 23

A3223007

Capuchon 23 Convenable pour bouton COM-KNOB 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3223007

Capuchon 23
Produit ajouté à votre panier
PA 6
minéral
A3223009 Capuchon 23

A3223009

Capuchon 23 Convenable pour bouton COM-KNOB 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3223009

Capuchon 23
Produit ajouté à votre panier
PA 6
néro
A3223011 Capuchon 23

A3223011

Capuchon 23 Capuchon à surface en chromé mat pour un look métal noble. Convenable pour bouton COM-KNOB 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3223011

Capuchon 23
Produit ajouté à votre panier
ABS (UL 94 HB)
mat-chromé
A3320003 Peak 20 - 50

A3320003

Peak 20 - 50 Convenable pour bouton COM-KNOB 20 - 50 avec un évidement. Montage d'élément de repère facile.

Fourniture 1 élément de repère "Peak"

Fermer

A3320003

Peak 20 - 50
Produit ajouté à votre panier
PA 6
corail
A3320004 Peak 20 - 50

A3320004

Peak 20 - 50 Convenable pour bouton COM-KNOB 20 - 50 avec un évidement. Montage d'élément de repère facile.

Fourniture 1 élément de repère "Peak"

Fermer

A3320004

Peak 20 - 50
Produit ajouté à votre panier
PA 6
plage
A3320005 Peak 20 - 50

A3320005

Peak 20 - 50 Convenable pour bouton COM-KNOB 20 - 50 avec un évidement. Montage d'élément de repère facile.

Fourniture 1 élément de repère "Peak"

Fermer

A3320005

Peak 20 - 50
Produit ajouté à votre panier
PA 6
lagon
A3320006 Peak 20 - 50

A3320006

Peak 20 - 50 Convenable pour bouton COM-KNOB 20 - 50 avec un évidement. Montage d'élément de repère facile.

Fourniture 1 élément de repère "Peak"

Fermer

A3320006

Peak 20 - 50
Produit ajouté à votre panier
PA 6
ciel
A3320007 Peak 20 - 50

A3320007

Peak 20 - 50 Convenable pour bouton COM-KNOB 20 - 50 avec un évidement. Montage d'élément de repère facile.

Fourniture 1 élément de repère "Peak"

Fermer

A3320007

Peak 20 - 50
Produit ajouté à votre panier
PA 6
minéral
A3320009 Peak 20 - 50

A3320009

Peak 20 - 50 Convenable pour bouton COM-KNOB 20 - 50 avec un évidement. Montage d'élément de repère facile.

Fourniture 1 élément de repère "Peak"

Fermer

A3320009

Peak 20 - 50
Produit ajouté à votre panier
PA 6
néro

Accessoires "vis"

A6207009 Écrou rond M7 x 0,75

A6207009

Écrou rond M7 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
A6210009 Écrou rond M10 x 0,75

A6210009

Écrou rond M10 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
A6295009 Écrou rond 3/8"-32G

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.

Fourniture 1 écrou rond

Fermer

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
A6300000 Clé

A6300000

Clé Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.

Fourniture 1 clé

Fermer

A6300000

Clé
Produit ajouté à votre panier

Options de produit pour A3023048

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Couleur
volcan
Diamètre
23 mm
Hauteur
16 mm
Alésage
4 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
8 g
No. de tarif marchandise
(produit OKW)
84879090
Pays d'origine
Allemagne
