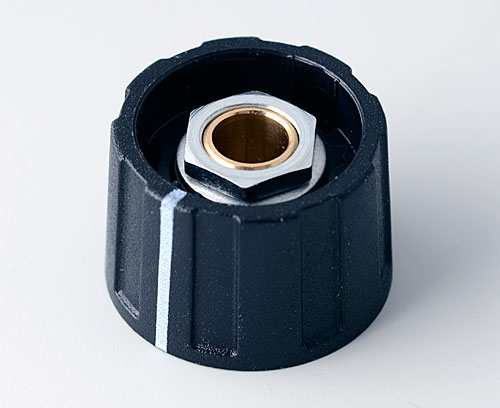

A2623060 BOUTON ROND 23, avec trait

A2623060

BOUTON ROND 23, avec trait

Pour potentiomètre rotatif avec axe rond selon DIN 41591. Système de noix de serrage pour un montage aisée des boutons par l'avant de l'appareil et ajustage facile à l'aide de la clé (cf. accessoires). Alésage sans chanfrein.Repère blanc.
Max. couple : montage = 1,2 Nm, fonction = 1,0 Nm.

Fourniture

1 bouton rond

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

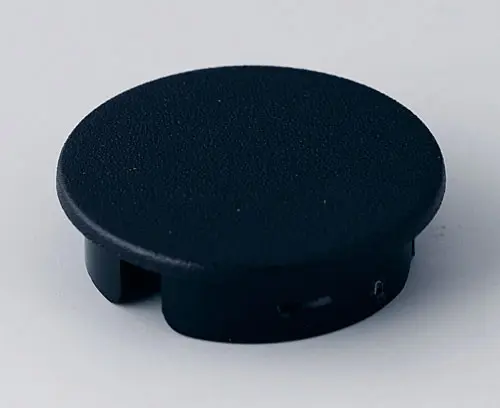

A4123000 Capuchon 23, sans trait

A4123000

Capuchon 23, sans trait Convenable pour bouton rond 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4123000

Capuchon 23, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

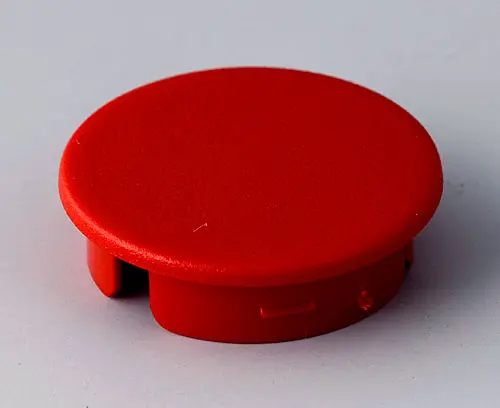

A4123002 Capuchon 23, sans trait

A4123002

Capuchon 23, sans trait Convenable pour bouton rond 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4123002

Capuchon 23, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
rouge RAL F12/0-10
A4123004 Capuchon 23, sans trait

A4123004

Capuchon 23, sans trait Convenable pour bouton rond 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4123004

Capuchon 23, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
jaune RAL F12/0-1
A4123006 Capuchon 23, sans trait

A4123006

Capuchon 23, sans trait Convenable pour bouton rond 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4123006

Capuchon 23, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
bleu clair RAL 5012

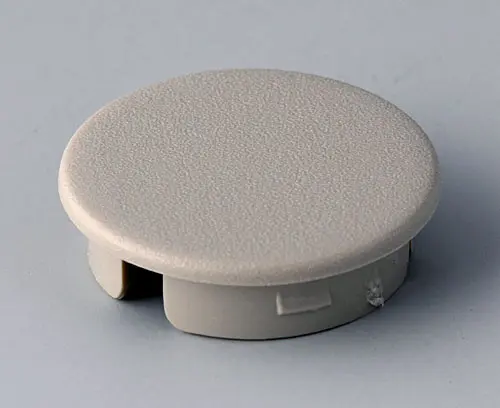

A4123007 Capuchon 23, sans trait

A4123007

Capuchon 23, sans trait Convenable pour bouton rond 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4123007

Capuchon 23, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032

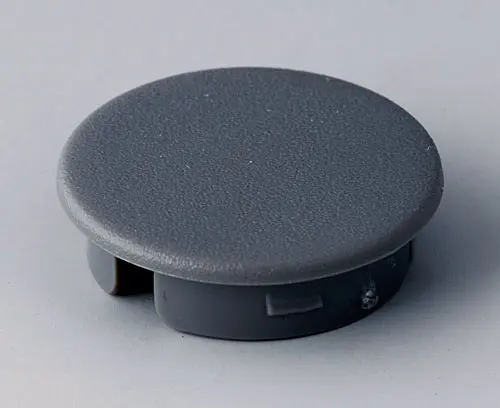

A4123008 Capuchon 23, sans trait

A4123008

Capuchon 23, sans trait Convenable pour bouton rond 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4123008

Capuchon 23, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris poussière RAL 7037

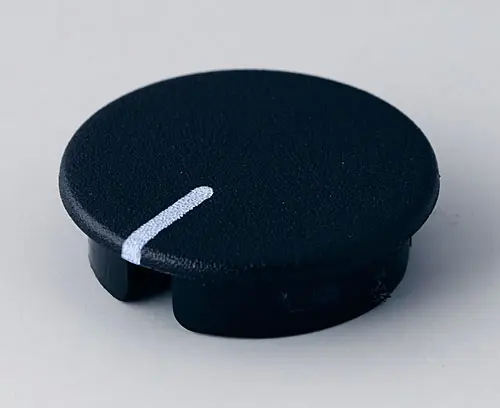

A4123100 Capuchon 23, avec trait

A4123100

Capuchon 23, avec trait Convenable pour bouton rond 23. Montage du capuchon facile. Repère blanc.

Fourniture 1 capuchon

Fermer

A4123100

Capuchon 23, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

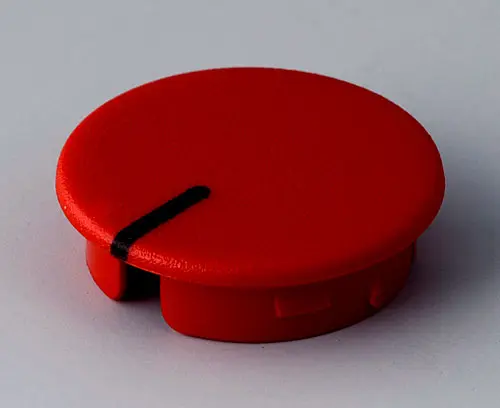

A4123102 Capuchon 23, avec trait

A4123102

Capuchon 23, avec trait Convenable pour bouton rond 23. Montage du capuchon facile. Repère noir.

Fourniture 1 capuchon

Fermer

A4123102

Capuchon 23, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
rouge RAL F12/0-10

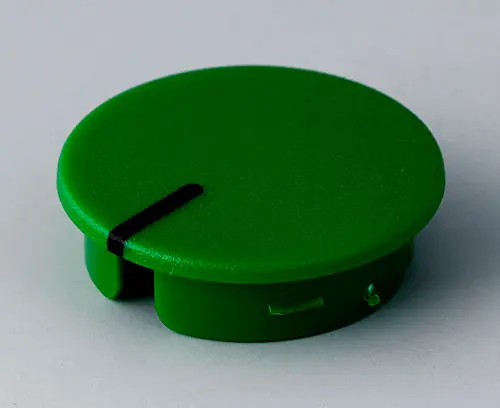

A4123105 Capuchon 23, avec trait

A4123105

Capuchon 23, avec trait Convenable pour bouton rond 23. Montage du capuchon facile. Repère noir.

Fourniture 1 capuchon

Fermer

A4123105

Capuchon 23, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
vert RAL F12/0-43
A4123106 Capuchon 23, avec trait

A4123106

Capuchon 23, avec trait Convenable pour bouton rond 23. Montage du capuchon facile. Repère noir.

Fourniture 1 capuchon

Fermer

A4123106

Capuchon 23, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
bleu clair RAL 5012

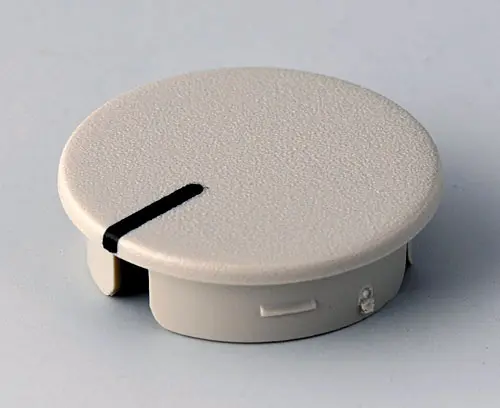

A4123107 Capuchon 23, avec trait

A4123107

Capuchon 23, avec trait Convenable pour bouton rond 23. Montage du capuchon facile. Repère noir.

Fourniture 1 capuchon

Fermer

A4123107

Capuchon 23, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032

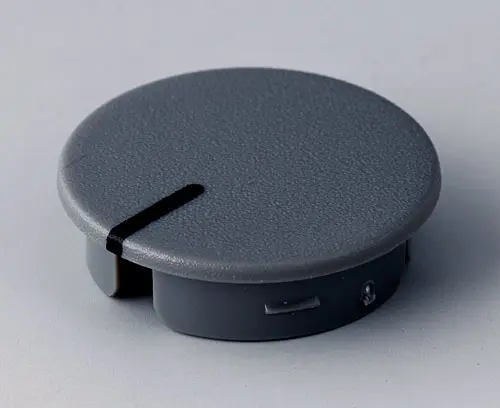

A4123108 Capuchon 23, avec trait

A4123108

Capuchon 23, avec trait Convenable pour bouton rond 23. Montage du capuchon facile. Repère noir.

Fourniture 1 capuchon

Fermer

A4123108

Capuchon 23, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris poussière RAL 7037

Accessoires "vis"

A6207009 Écrou rond M7 x 0,75

A6207009

Écrou rond M7 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
A6210009 Écrou rond M10 x 0,75

A6210009

Écrou rond M10 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
A6295009 Écrou rond 3/8"-32G

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.

Fourniture 1 écrou rond

Fermer

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
A6300000 Clé

A6300000

Clé Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.

Fourniture 1 clé

Fermer

A6300000

Clé
Produit ajouté à votre panier

Accessoires

A4223000 Disque à flèche 23

A4223000

Disque à flèche 23 Convenable pour bouton rond 23. Montage du disque à flèche facile.

Fourniture 1 disque à flèche

Fermer

A4223000

Disque à flèche 23
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

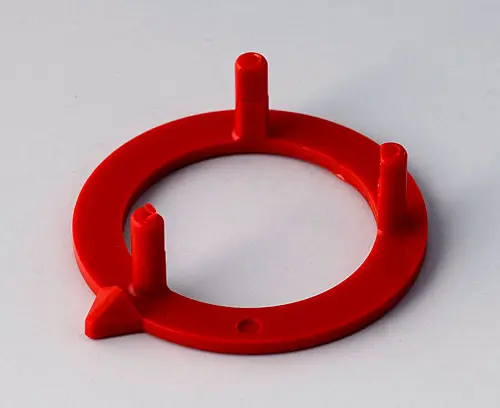

A4223002 Disque à flèche 23

A4223002

Disque à flèche 23 Convenable pour bouton rond 23. Montage du disque à flèche facile.

Fourniture 1 disque à flèche

Fermer

A4223002

Disque à flèche 23
Produit ajouté à votre panier
ABS (UL 94 HB)
rouge RAL F12/0-10

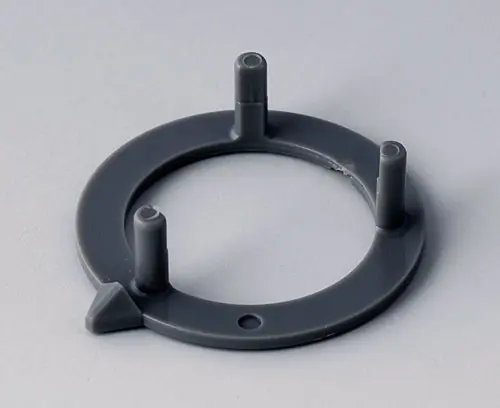

A4223008 Disque à flèche 23

A4223008

Disque à flèche 23 Convenable pour bouton rond 23. Montage du disque à flèche facile.

Fourniture 1 disque à flèche

Fermer

A4223008

Disque à flèche 23
Produit ajouté à votre panier
ABS (UL 94 HB)
gris poussière RAL 7037
A4423010 Cadran 23

A4423010

Cadran 23 Montage du cadran facile pour boutons ronds 23 / COM-KNOB 23. Surface brillante. Couleur du symbol noir.

Fourniture 1 cadran

Fermer

A4423010

Cadran 23
Produit ajouté à votre panier
PC (UL 94 HB)
transparent
A4423020 Cadran 23

A4423020

Cadran 23 Montage du cadran facile pour boutons ronds 23 / Com-Knob 23. Surface brillante. Couleur du symbol noir.

Version Black symbol.

Fourniture 1 cadran

Fermer

A4423020

Cadran 23
Produit ajouté à votre panier
PC (UL 94 HB)
transparent
A4423039 Cadran 23

A4423039

Cadran 23 Montage du cadran facile pour boutons ronds 23 / COM-KNOB 23. Surface brillante. Couleur du symbol agent.

Fourniture 1 cadran

Fermer

A4423039

Cadran 23
Produit ajouté à votre panier
PC (UL 94 HB)
transparent
A4423060 Cadran 23

A4423060

Cadran 23 Montage du cadran facile pour boutons ronds 23 / COM-KNOB 23. Surface brillante. Couleur du symbol noir.

Fourniture 1 cadran

Fermer

A4423060

Cadran 23
Produit ajouté à votre panier
PC (UL 94 HB)
transparent

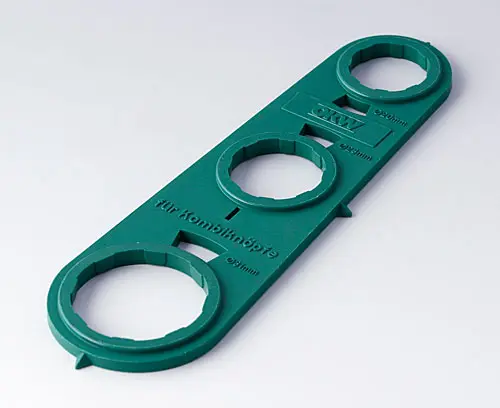

A6403005 Clé d'ajustage 20/23/31

A6403005

Clé d'ajustage 20/23/31 Pour le réglage précis des boutons rotatifs avec trait de repérage, des disques à symboles et des disques à fléche. Montage facile des boutons. Pour boutons rond ø 20, 23 et 31.

Fourniture 1 clé d'ajustage

Fermer

A6403005

Clé d'ajustage 20/23/31
Produit ajouté à votre panier
ABS (UL 94 HB)
vert
A6600064 Protection anti-rotation 6/4,6

A6600064

Protection anti-rotation 6/4,6 Permet le montage du bouton, sans risque de rotation, sur des aces profilés de 6/4,6 mm. Convenable aux bouton rond de 20 à 50 mm de diamètre.

Fourniture 1 protection anti-rotation

Fermer

A6600064

Protection anti-rotation 6/4,6
Produit ajouté à votre panier
A7323010 Disque 23, avec trait

A7323010

Disque 23, avec trait Convenable pour bouton rond et bouton avec papillons 23 / COM-KNOB 23. Montage du disque facile. Repère blanc.

Fourniture 1 disque

Fermer

A7323010

Disque 23, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Options de produit pour A2623060

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
noir RAL 9005
Diamètre
23 mm
Hauteur
15 mm
Alésage
6 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
6,5 g
No. de tarif marchandise
(produit OKW)
84879090
Pays d'origine
Allemagne
