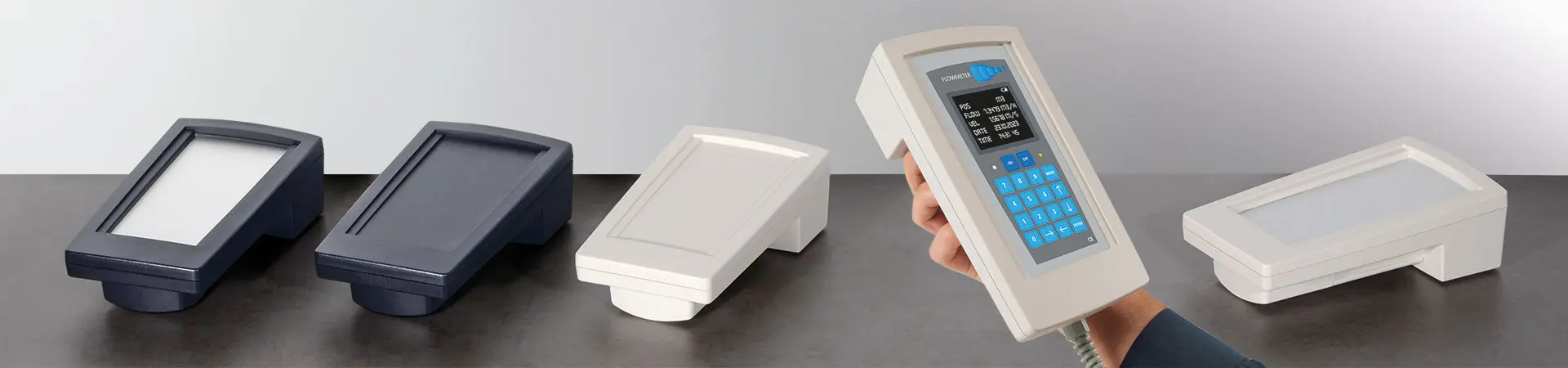

Hand-Terminal

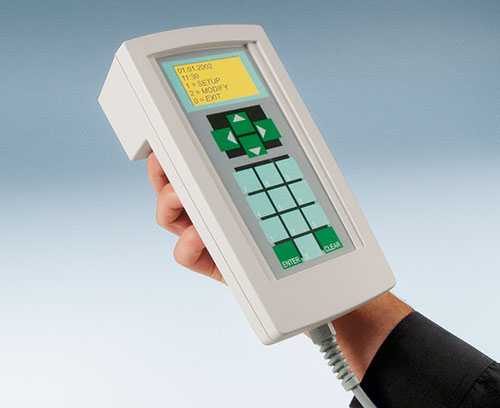

Des boitiers de commande mobiles pour machines, installations et applications d‘extérieur

Les boitiers HAND-TERMINAL sont prédestinés pour les composants électroniques qui exigent un boitier manuel robuste.

  • matériau ignifuge et antichoc

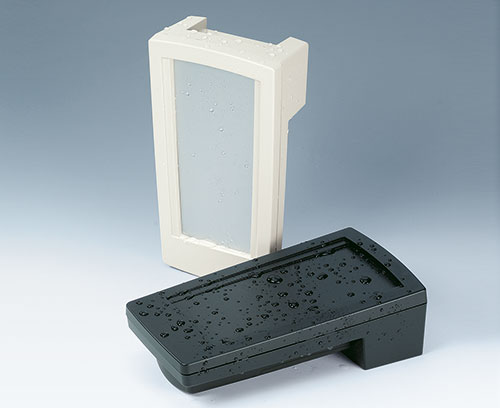

  • robuste et étanche jusqu‘au degré de protection IP 65, joint en accessoire

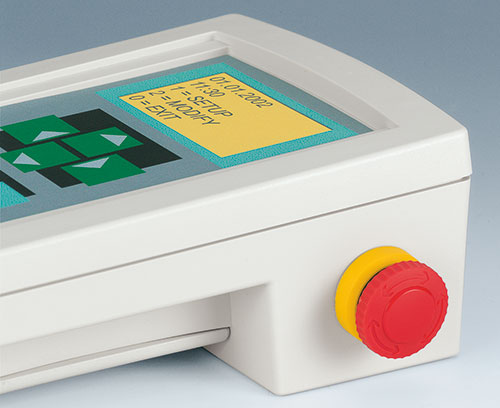

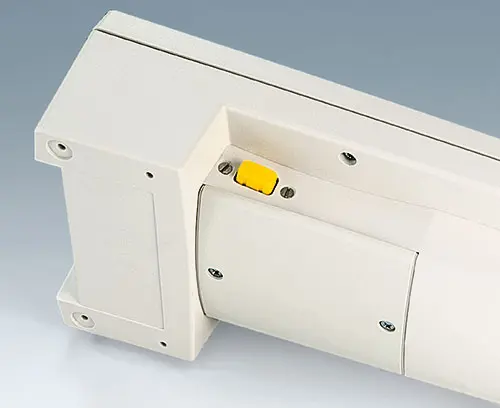

  • beaucoup de place pour les éléments de commande, l‘afficheur, l’électronique, l’interrupteur d’arrêt d’urgence ou un bouton d’accord

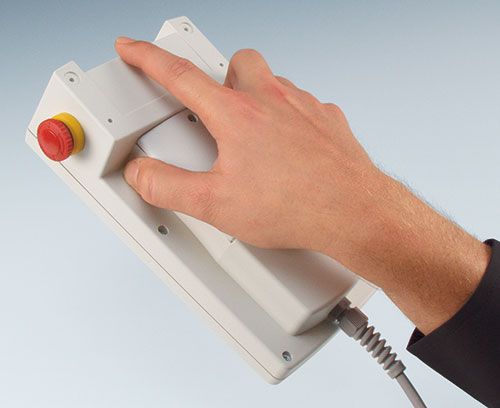

  • zone de prise en main ergonomique et conviviale

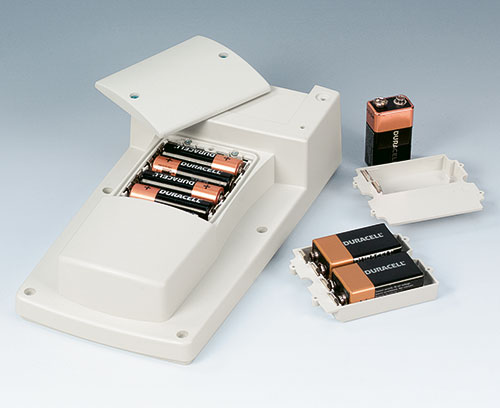

  • pour commandes filaires ou avec compartiment piles pour 4 x AA, 1 x 9 V ou 2 x 9 V
  • répartition optimale du poids
  • zone de commande en creux pour protéger le clavier à membrane

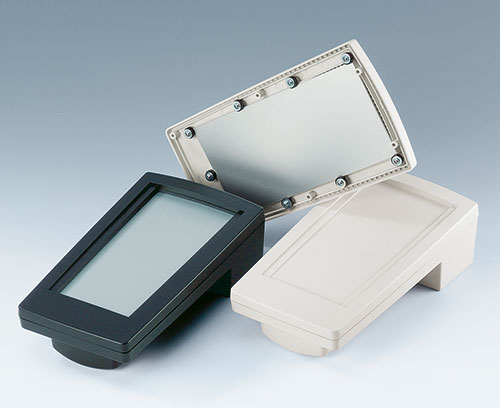

  • version I avec la partie supérieure fermée

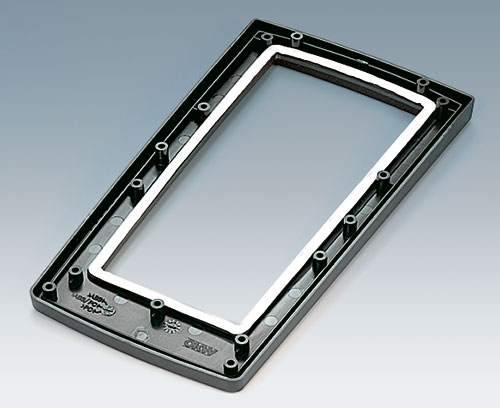

  • version II, permet l‘utilisation d‘une plaque avant
  • des bossages de fixation pour circuits imprimés et composants à incorporer
Créer PDF
  • Ex. d'applications

Domaines d‘applications

  • Commandes de machines plus souples dans la production et le montage
  • Terminaux pour applications Teach-In
  • Également pour les applications classiques en électrotechnique et électronique, par ex. technique de mesure et de régulation, etc.
  • Tous les articles
  • Accessoires
  • Options de personnalisation
A9046107 HAND-TERMINAL M, Vers. I

A9046107

HAND-TERMINAL M, Vers. I Boitier à main robuste. Partie en creux pour la protection et le montage de clavier. Inserts de montage pour cartes dans les parties sup. et inf. Compartiment piles supplémentaire.

Version Panneau de commande fermé

Fourniture partie sup./inf., couvercle comp. piles, jeu de montage incl. vis à cartes et pieds en caoutchouc

Fermer

A9046107

HAND-TERMINAL M, Vers. I
Produit ajouté à votre panier
PC+ABS (UL 94 V-0)
gris blanc RAL 9002
220x120x65mm
IP 65 opt.
A9046109 HAND-TERMINAL M, Vers. I

A9046109

HAND-TERMINAL M, Vers. I Boitier à main robuste. Partie en creux pour la protection et le montage de clavier. Inserts de montage pour cartes dans les parties sup. et inf. Compartiment piles supplémentaire.

Version Panneau de commande fermé

Fourniture Partie sup./inf., couvercle comp. piles, jeu de montage incl. vis à cartes et pieds en caoutchouc

Fermer

A9046109

HAND-TERMINAL M, Vers. I
Produit ajouté à votre panier
PC+ABS (UL 94 V-0)
noir RAL 9005
220x120x65mm
IP 65 opt.
A9046207 HAND-TERMINAL M, Vers. II

A9046207

HAND-TERMINAL M, Vers. II Boitier à main robuste. Montage des plaques avant (acc.) par l'arrière. Inserts de montage pour cartes dans les parties sup. et inf. Compartiment piles supplémentaire.

Version Muni d'un cadre couvercle pour l'insertion d'une plaque avant en aluminium (accessoires)

Fourniture cadre couvercle, partie inf., couvercle comp. piles, jeu de montage incl. vis pour plaque avant et cartes, pieds en caoutchouc

Fermer

A9046207

HAND-TERMINAL M, Vers. II
Produit ajouté à votre panier
PC+ABS (UL 94 V-0)
gris blanc RAL 9002
220x120x65mm
IP 65 opt.
A9046209 HAND-TERMINAL M, Vers. II

A9046209

HAND-TERMINAL M, Vers. II Boitier à main robuste. Montage des plaques avant (acc.) par l'arrière. Inserts de montage pour cartes dans les parties sup. et inf. Compartiment piles supplémentaire.

Version Muni d'un cadre couvercle pour l'insertion d'une plaque avant en aluminium (accessoires)

Fourniture cadre couvercle, partie inf., couvercle comp. piles, jeu de montage incl. vis pour plaque avant et cartes, pieds en caoutchouc

Fermer

A9046209

HAND-TERMINAL M, Vers. II
Produit ajouté à votre panier
PC+ABS (UL 94 V-0)
noir RAL 9005
220x120x65mm
IP 65 opt.
A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0308031 Vis autotaraudeuses 3 x 8 mm (PZ1)

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1)
Produit ajouté à votre panier
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier
Acier inoxydable
A9146101 Plaque avant M

A9146101

Plaque avant M Pour HAND-TERMINAL version II. Montage des plaques avant par l'arrière.

Fourniture 1 plaque avant (vis dans le jeu de montage du boitier)

Fermer

A9146101

Plaque avant M
Produit ajouté à votre panier
Aluminium
anodisé mat
179x88x2mm
A9146106 Jeu de joints M

A9146106

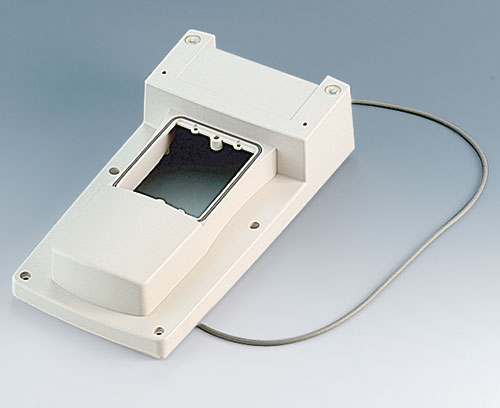

Jeu de joints M Pour boitier. Pour un degré de protection plus élevé. Attention : Pour le HAND-TERMINAL version II avec cadre couvercle, le joint A9146206 est nécessaire pour la plaque avant.

Fourniture 1 jeu de joints

Fermer

A9146106

Jeu de joints M
Produit ajouté à votre panier
A9146206 Joint M

A9146206

Joint M Pour plaque avant HAND-TERMINAL version II. Pour un degré de protection plus élevé.

Fourniture 1 joint

Fermer

A9146206

Joint M
Produit ajouté à votre panier
A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

Fermer

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier
A9161002 Ressorts de contacts, 2 x 9 V ou 4 x AA

A9161002

Ressorts de contacts, 2 x 9 V ou 4 x AA Pour piles 2 x 9 V.
Note : Uniquement avec le boitier DATEC-MOBIL-BOX L avec compartiment pile : 2 x 9 V ou 4 x AA est possible.

Fourniture 4 contacts simples

Fermer

A9161002

Ressorts de contacts, 2 x 9 V ou 4 x AA
Produit ajouté à votre panier
Acier
étamé
A9174002 Logement de pile, 2 x 9 V

A9174002

Logement de pile, 2 x 9 V Utilisation : pour 2 piles plates 9 V (6FF2).

Fourniture 1 logement pile, kit de montage

Fermer

A9174002

Logement de pile, 2 x 9 V
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9174003 Logement de pile, 1 x 9 V

A9174003

Logement de pile, 1 x 9 V Utilisation : pour 1 pile plate 9 V (6F22).

Fourniture 1 logement pile, kit de montage

Fermer

A9174003

Logement de pile, 1 x 9 V
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9174006 Ressorts de contacts, 1 x 9 V

A9174006

Ressorts de contacts, 1 x 9 V Pour contacter les piles.

Fourniture 2 contacts simples

Fermer

A9174006

Ressorts de contacts, 1 x 9 V
Produit ajouté à votre panier
Acier
étamé
A9250250 Pièce de maintien

A9250250

Pièce de maintien Cette pièce en PE cellulaire avec une surface auto-adhésive est utilisée pour bien tenir en place les piles rondes R6 et les piles plates 9 V dans leur logement.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.

Fourniture 1 pièce de maintien

Fermer

A9250250

Pièce de maintien
Produit ajouté à votre panier
PE cellulaire
50x25x4mm
A9345217 Jeu de compartiment piles, 4 x AA

A9345217

Jeu de compartiment piles, 4 x AA Pour 4 piles rondes 1,5 V (AA). Conforme à DIN EN 60601 (un court-circuit par suite d'une mauvaise mise en place des piles impossible).

Fourniture 1 logement pile, contacts pour piles nickelé, kit de montage

Fermer

A9345217

Jeu de compartiment piles, 4 x AA
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Options de personnalisation pour Hand-Terminal

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
